Symbolliste

Mit einer Symbolliste können Elemente eines Arrays an ein Symbol gebunden werden. Dabei wird innerhalb der Symbolliste jeweils eine Instanz des verknüpften Symbols mit jedem einzelnen Array-Element verknüpft.

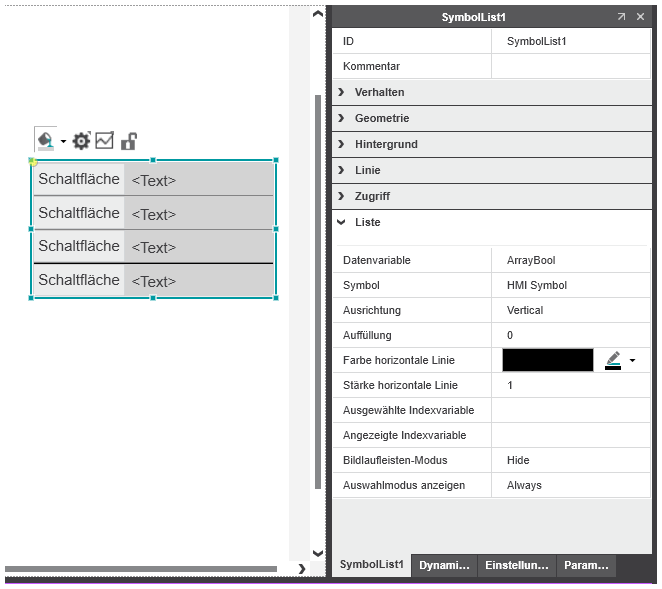

Die Parameter für die Verknüpfung des Arrays mit der Symbolliste (siehe die folgende Tabelle) befinden sich in der Kategorie 'Liste' im Eigenschaftenregister des Objekts.

Beispiel

Eigenschaft Beschreibung

Datenvariable Array-Variable, die mit der Symbolliste verknüpft ist. Die Parameter des instanziierten Symbols (eine Symbolinstanz pro Reihe) sind an die entsprechenden Elemente des ausgewählten Arrays gebunden.

Symbol HMI-Symbolinstanz, die mit jedem Element des unter 'Datenvariable' ausgewählten Arrays verknüpft ist.

Ausrichtung Mit dieser Einstellung legen Sie fest, ob das gewählte HMI-Symbol vertikal oder horizontal innerhalb der Symbolliste wiederholt wird.

Auffüllung Legt den Leerraum um jedes einzelne Element einer Reihe fest.

Farbe / Stärke horizontale Linie Farbe und Linienstärke jedes Elements einer Reihe.

Ausgewählte Indexvariable In die hier eingestellte numerische Variable wird der nullbasierte Index der ausgewählten Reihe zur Laufzeit geschrieben. Bleibt das Feld leer, ist der Wert -1.

Angezeigte Indexvariable Wenn sich der Wert der zugehörigen Variablen ändert, wird das mit der numerischen Variable (nullbasierter Index des Elements) ausgewählte Element in den sichtbaren Bereich gescrollt.

Bildlaufleisten-Modus Legt fest, ob Bildlaufleisten angezeigt werden oder nicht. Sie können hier zwischen drei Einstellungen wählen: 'Verbergen', 'Anzeigen' und 'Auto'.
Mit 'Auto' werden die Bildlaufleisten nur dann eingeblendet, wenn mehr Elemente vorhanden sind, als auf dem Bildschirm sichtbar sind.

Auswahlmodus anzeigen Legt fest, ob das ausgewählte Element in der Liste visuell hervorgehoben wird. Sie können hier zwischen drei Einstellungen wählen: 'Immer', 'Fokus' und 'Nie'
Mit 'Fokus' wird die ausgewählte Zeile angezeigt, wenn die Symbolliste den Fokus hat. Wenn die Symbolliste den Fokus verloren hat, wird der visuelle Hinweis entfernt.

Eigenschaft	Beschreibung
Datenvariable	Array-Variable, die mit der Symbolliste verknüpft ist. Die Parameter des instanziierten Symbols (eine Symbolinstanz pro Reihe) sind an die entsprechenden Elemente des ausgewählten Arrays gebunden.
Symbol	HMI-Symbolinstanz, die mit jedem Element des unter 'Datenvariable' ausgewählten Arrays verknüpft ist.
Ausrichtung	Mit dieser Einstellung legen Sie fest, ob das gewählte HMI-Symbol vertikal oder horizontal innerhalb der Symbolliste wiederholt wird.
Auffüllung	Legt den Leerraum um jedes einzelne Element einer Reihe fest.
Farbe / Stärke horizontale Linie	Farbe und Linienstärke jedes Elements einer Reihe.
Ausgewählte Indexvariable	In die hier eingestellte numerische Variable wird der nullbasierte Index der ausgewählten Reihe zur Laufzeit geschrieben. Bleibt das Feld leer, ist der Wert -1.
Angezeigte Indexvariable	Wenn sich der Wert der zugehörigen Variablen ändert, wird das mit der numerischen Variable (nullbasierter Index des Elements) ausgewählte Element in den sichtbaren Bereich gescrollt.
Bildlaufleisten-Modus	Legt fest, ob Bildlaufleisten angezeigt werden oder nicht. Sie können hier zwischen drei Einstellungen wählen: 'Verbergen', 'Anzeigen' und 'Auto'. Mit 'Auto' werden die Bildlaufleisten nur dann eingeblendet, wenn mehr Elemente vorhanden sind, als auf dem Bildschirm sichtbar sind.
Auswahlmodus anzeigen	Legt fest, ob das ausgewählte Element in der Liste visuell hervorgehoben wird. Sie können hier zwischen drei Einstellungen wählen: 'Immer', 'Fokus' und 'Nie' Mit 'Fokus' wird die ausgewählte Zeile angezeigt, wenn die Symbolliste den Fokus hat. Wenn die Symbolliste den Fokus verloren hat, wird der visuelle Hinweis entfernt.

Beachten Sie beim Parametrieren einer Symbolliste Folgendes:

Die Parameter 'Datenvariable' und 'Symbol' müssen eingestellt werden. Ein entsprechender Fehler wird in der Fehlerliste (MELDUNGEN-Fenster) ausgegeben, wenn Sie einen der Parameter nicht definieren.
Alle Symbolparameter des verknüpften Symbols müssen einen gültigen Wert besitzen (andernfalls wird ein Fehler gemeldet).

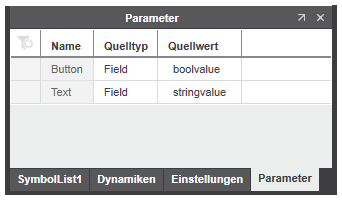

Wie bei Standard-Symbolinstanzen werden die Symbolparameter in der 'Parameter'-Registerkarte der Symbolliste eingestellt. Der 'Quelltyp' ist per Voreinstellung auf 'Feld' gesetzt. Die Auswahlliste unter 'Quellwert' basiert auf der 'Datenvariable', die im Eigenschaftenregister des Symbols eingestellt ist. Bei einem Array einer Struktur enthält die Auswahlliste die unterstützten Elemente. Bei einem Array eines elementaren Datentyps oder Enumeration-Datentyps kann nur der Eintrag "." ausgewählt werden.
