Zuweisung von Projektgeräten und Online-Geräten aufheben

Das Zuweisen eines Projektgeräts (Gerät in der ANLAGE) zu einem Online-Gerät (im Netzwerk gefundenes Gerät) und umgekehrt erfolgt im 'Online-Steuerungen'-Editor (über den 'Projekt'-Knoten) und im 'Online-Geräte'-Editor (über den 'Profinet'-Knoten). Zuweisen bedeutet, das Online-Gerät wird mit einem Projektgerät verknüpft, basierend auf den Werten der Geräte.

Um die Zuweisung zwischen Projekt- und Online-Gerät aufzuheben, stehen in beiden Editoren Befehle zur Verfügung. Sie können nur die Zuweisung aufheben, ohne dabei Geräteeigenschaften im Online-Gerät zu löschen, oder die Zuweisung aufheben und gleichzeitig bestimmte Eigenschaften im Online-Gerät löschen.

Nur die Zuweisung aufheben und dabei die Geräteeigenschaften des Online-Geräts erhalten

Gehen Sie folgendermaßen vor:

  1. Öffnen Sie entweder den Editor 'Online-Steuerungen' ('Projekt'-Knoten) oder 'Online-Geräte' ('Profinet'-Knoten), abhängig davon, wo Sie eine Zuweisung aufheben möchten.
  2. Rechtsklicken Sie in der Geräteliste in die betreffende Tabellenzeile (Mehrfachauswahl ist möglich) und wählen Sie aus dem Kontextmenü den Befehl 'Zuweisung aufheben'. Alternativ klicken Sie in der Symbolleiste des Editors auf

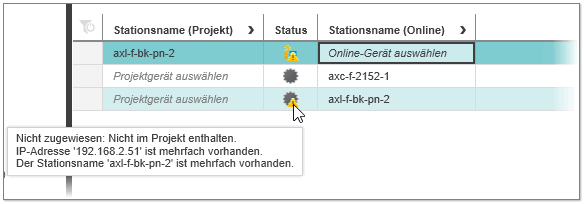

    Nach dem Löschen einer Zuweisung verbleiben in der Tabelle jeweils eine Zeile für das Projektgerät und das Online-Gerät, wie im folgenden Beispiel gezeigt. Das Statussymbol zeigt einen Konflikt an, da in der Geräteliste nun verschiedene Einträge mehrfach vorhanden sind. Im Tooltip des Symbols erfahren Sie Details zu diesem Konflikt.

Die Zuweisung aufheben und dabei Geräteeigenschaften des Online-Geräts löschen

Gehen Sie folgendermaßen vor:

  1. Öffnen Sie entweder den Editor 'Online-Steuerungen' ('Projekt'-Knoten) oder 'Online-Geräte' ('Profinet'-Knoten), abhängig davon, wo Sie eine Zuweisung aufheben möchten.
  2. Rechtsklicken Sie in der Geräteliste in die betreffende Tabellenzeile (Mehrfachauswahl ist möglich) und wählen Sie aus dem Kontextmenü den Befehl 'Zuweisung aufheben und Eigenschaften löschen'. Alternativ klicken Sie in der Symbolleiste des Editors auf .

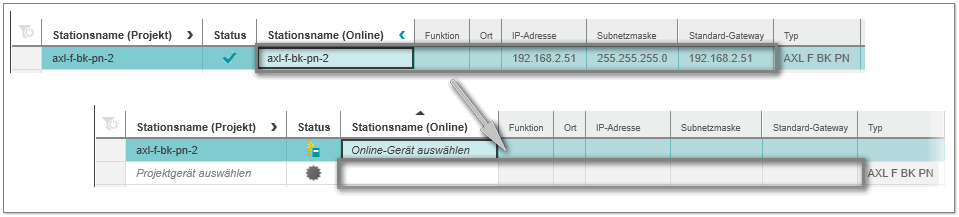

    Der Befehl entfernt die Zuweisung. Zusätzlich wird der Stationsname gelöscht (leerer String) und es werden die IP-Adresse, die Subnetzmaske sowie die Gateway-Werte des Online-Geräts entfernt (beachten Sie dazu den nachfolgenden Hinweis bzgl. Profinet-Geräte).

    Hinweis
    Verhalten bei Profinet
    Wenn Sie diesen Befehl im 'Online-Geräte'-Editor für Profinet-Geräte ausführen, prüft PLCnext Engineer, ob zwischen dem Profinet Controller und dem betreffenden Online-Gerät eine Kommunikationsverbindung besteht. Falls eine Profinet-Kommunikation mit dem Online-Gerät stattfindet, werden Sie gefragt, ob Sie die Eigenschaften des Online-Geräts löschen oder den Löschvorgang abbrechen möchten. Wenn Sie die Abfrage mit 'Ja' bestätigen, werden sowohl die Zuweisung zwischen den Geräten als auch die Eigenschaften des Online-Geräts gelöscht. Falls Sie 'Nein' anklicken, wird nur die Gerätezuweisung entfernt.
