Fehler: Das PROFINET-Gerät '...' ist Teil eines geplanten Netzwerks in der physikalischen Topologie. Es fehlt eine direkte oder indirekte Verbindung zur SPS.

Im Editor 'Physikalische Topologie' ist das in der Fehlermeldung erwähnte Gerät nicht an die Steuerung angeschlossen. Die Verbindung kann entweder eine direkte Verbindung zwischen dem betreffenden Gerät und der Steuerung sein oder eine indirekte Linie über weitere Busgeräte.

Wenn im Netzwerk alle außer der letzten Verbindung gelöscht wurden, könnte diese Fehlermeldung für mehrere abgekoppelte Geräte gemeldet werden. Solche abgekoppelten Geräte werden neben dem Wurzelnetzwerk angezeigt und sind markiert. Verbinden Sie abgekoppelte Geräte erneut.

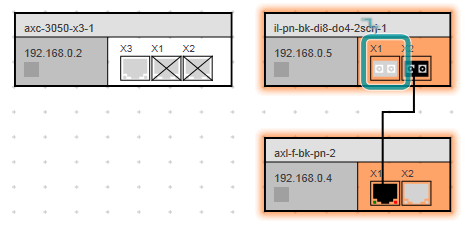

Beispiel:

Abhilfe

  1. Doppelklicken Sie auf die Fehlermeldung, um den Editor 'Physikalische Topologie' zu öffnen. Das getrennte Gerät ist dort markiert.
  2. Ziehen Sie eine Verbindungslinie vom Anschluss des ersten oder letzten Geräts des abgekoppelten Netzwerkteils zum letzten Gerät des Wurzelnetzwerks. Wenn auf einen freien Anschluss gezeigt wird, erscheint der Cursor als Handsymbol mit einer symbolischen Verbindungslinie:

    Halten Sie die linke Maustaste gedrückt, ziehen Sie eine direkte Verbindungslinie zum Zielanschluss und lassen Sie die Maustaste dort los.
