SF_EmergencyStop

Hilfeversion 1.1 / Ausgabedatum: 2018.03
Gültig für Funktionsbaustein SF_EmergencyStop_V2_0z, Version 2.0z (z = 0 bis 9).

Kurzbeschreibung Der sicherheitsbezogene Funktionsbaustein SF_EmergencyStop überwacht die Schaltzustände eines NOT-HALT-Befehlsgeräts. Das Freigabesignal an Ausgang S_EStopOut wird SAFEFALSE, wenn das Befehlsgerät betätigt wird.
Mit Hilfe von S_StartReset kann eine Anlaufsperre und mit Hilfe von S_AutoReset eine Wiederanlaufsperre vorgegeben werden.

Bausteinsymbol

Eingänge Activate

Kurzbeschreibung Wert

Zustandsgesteuerter Eingang zur Aktivierung des Funktionsbausteins.
Datentyp: BOOL
Anfangswert: FALSE

FALSE: Funktionsbaustein inaktiv

TRUE: Funktionsbaustein aktiviert

Weitere Informationen hierzu finden Sie im Thema "Activate".

S_EStopIn

Kurzbeschreibung Wert

Zustandsgesteuerter Eingang für den Status des NOT-HALT-Befehlsgerätes.
Datentyp: SAFEBOOL
Anfangswert: SAFEFALSE

SAFEFALSE: NOT-HALT-Befehlsgerät betätigt

SAFETRUE: NOT-HALT-Befehlsgerät nicht betätigt

Weitere Informationen hierzu finden Sie im Thema "S_EStopIn".

S_StartReset

Kurzbeschreibung Wert

Zustandsgesteuerter Eingang zur Vorgabe der Anlaufsperre nach dem Start der Sicherheitssteuerung oder bei Aktivierung des Bausteins.
Eine aktive Anlaufsperre muss durch eine positive Signalflanke an Eingang Reset manuell aufgehoben werden. Eine deaktivierte Anlaufsperre führt dazu, dass der Ausgang S_EStopOut automatisch auf SAFETRUE wechselt, wenn der Funktionsbaustein aktiviert und die Sicherheitsfunktion nicht angefordert ist.
Datentyp: SAFEBOOL
Anfangswert: SAFEFALSE

SAFEFALSE: mit Anlaufsperre

SAFETRUE: ohne Anlaufsperre

WARNUNG

Nichterfüllen der Sicherheitsanforderungen

Prüfen Sie vor der Inbetriebnahme die Auswirkungen einer deaktivierten Anlaufsperre (S_StartReset = SAFETRUE) und/oder Wiederanlaufsperre (S_AutoReset = SAFETRUE) auf Ihre Maschine bzw. Ihren Prozess.

Beachten Sie die vorgegebenen Richtlinien in relevanten Sektornormen bezüglich der Anlauf-/Wiederanlaufsperre.

Stellen Sie sicher, dass an anderer Stelle oder mit anderen Mitteln eine geeignete Anlaufsperre realisiert ist.

Weitere Informationen hierzu finden Sie im Thema "S_StartReset".

S_AutoReset

Kurzbeschreibung Wert

Zustandsgesteuerter Eingang zur Vorgabe der Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn, d.h. nachdem das vorher betätigte NOT-HALT-Befehlsgerät wieder deaktiviert wurde.
Eine aktive Wiederanlaufsperre muss durch eine positive Signalflanke an Eingang Reset manuell aufgehoben werden. Eine deaktivierte Wiederanlaufsperre führt dazu, dass der Ausgang S_EStopOut automatisch auf SAFETRUE wechselt, wenn der Funktionsbaustein aktiviert und die Sicherheitsfunktion nicht mehr angefordert ist.
Datentyp: SAFEBOOL
Anfangswert: SAFEFALSE
Beachten Sie die Warnung unter dieser Tabelle.

SAFEFALSE: mit Wiederanlaufsperre

SAFETRUE: ohne Wiederanlaufsperre

WARNUNG

Nichterfüllen der Sicherheitsanforderungen

Prüfen Sie vor der Inbetriebnahme die Auswirkungen einer deaktivierten Anlaufsperre (S_StartReset = SAFETRUE) und/oder Wiederanlaufsperre (S_AutoReset = SAFETRUE) auf Ihre Maschine bzw. Ihren Prozess.

Beachten Sie die vorgegebenen Richtlinien in relevanten Sektornormen bezüglich der Anlauf-/Wiederanlaufsperre.

Stellen Sie sicher, dass an anderer Stelle oder mit anderen Mitteln eine geeignete Anlaufsperre realisiert ist.

Weitere Informationen hierzu finden Sie im Thema "S_AutoReset".

Reset

Kurzbeschreibung Wert

Flankengesteuerter Eingang für das Reset-Signal:

Rücksetzen von Fehlermeldungen, wenn die Fehlerursache nicht mehr besteht.

Manuelles Rücksetzen einer aktiven Anlauf-/Wiederanlaufsperre (je nach Art der Anlaufsperre(n) des Funktionsbausteins).

Datentyp: BOOL
Anfangswert: FALSE

FALSE: Rücksetzen ist nicht angefordert

Flanke FALSE > TRUE: Rücksetzen ist angefordert

Hinweis
Abweichend von der Norm EN ISO 13849-1 erfolgt das Rücksetzen nicht wie dort gefordert durch eine negative (fallende) sondern durch eine positive (steigende) Flanke.
Um das Rücksetzen (im Hinblick auf die zwingende Abnahmeprozedur) mit einer fallenden Flanke zu implementieren, verwenden Sie den Funktionsbaustein SF_Reset.

Das Rücksetzen des Funktionsbausteins durch eine positive Signalflanke an Eingang Reset kann dazu führen, dass Ausgang S_EStopOut sofort auf SAFETRUE gesteuert wird (in Abhängigkeit der Zustände an den übrigen Eingängen).

WARNUNG

Unbeabsichtigter Betriebsstart

Berücksichtigen Sie in Ihrer Risikoanalyse die Auswirkungen des Rücksetzens durch eine positive Signalflanke an Eingang Reset.

Stellen Sie sicher, dass geeignete Maßnahmen (gemäß zutreffender Sektornormen) getroffen wurden, um Gefährdungen durch das Rücksetzen zu verhindern.

Betreten Sie den Betriebsbereich nicht, wenn das Rücksetzen durchgeführt wird.

Stellen Sie sicher, dass keine anderen Personen den Betriebsbereich betreten können, wenn das Rücksetzen durchgeführt wird.

Verwenden Sie geeignete Sicherheitsverriegelungen, wenn eine Gefahr für Personen und/oder Ausrüstung besteht.

Weitere Informationen hierzu finden Sie im Thema "Reset".

Ausgänge Ready

Kurzbeschreibung Wert

Ausgang zur Signalisierung "Funktionsbaustein aktiviert/nicht aktiviert".
Datentyp: BOOL

FALSE: Der Funktionsbaustein ist nicht aktiviert (Activate = FALSE) und alle Ausgänge des Funktionsbausteins sind auf FALSE/SAFEFALSE gesteuert.

TRUE: Funktionsbaustein ist aktiviert (Activate = TRUE) und die Ausgangsparameter stellen den Zustand der Sicherheitsfunktion dar.

Weitere Informationen hierzu finden Sie im Thema "Ready".

S_EStopOut

Kurzbeschreibung Wert

Ausgang für das Freigabesignal des Funktionsbausteins.
Datentyp: SAFEBOOL

SAFEFALSE:

NOT-HALT-Befehlsgerät betätigt

oder Funktionsbaustein nicht aktiviert

oder Anlauf-/Wiederanlaufsperre ist aktiviert

oder Fehlermeldung anliegend.

SAFETRUE:

NOT-HALT-Befehlsgerät nicht betätigt

und Funktionsbaustein ist aktiviert

und Anlauf-/Wiederanlaufsperre nicht aktiv

und keine Fehlermeldung anliegend.

Weitere Informationen hierzu finden Sie im Thema "S_EStopOut".

SafetyDemand

Kurzbeschreibung Wert

Ausgang zur Signalisierung "Sicherheitsfunktion angefordert".
Dieser Ausgang zeigt an, ob die Sicherheitskette unterbrochen und deshalb die Aufmerksamkeit des Bedieners erforderlich ist.
Datentyp: BOOL

FALSE: Sicherheitsfunktion ist nicht angefordert.

TRUE: Die Sicherheitsfunktion ist angefordert.

Weitere Informationen hierzu finden Sie im Thema "SafetyDemand".

ResetRequest

Kurzbeschreibung Wert

Ausgang zur Signalisierung "Rücksetzen erforderlich".
Dieser Ausgang zeigt an, ob das Rücksetzen durch den Bediener erforderlich ist.
Datentyp: BOOL

FALSE: Kein Rücksetzen erforderlich.

TRUE: Rücksetzen ist erforderlich,

zum Aufheben einer aktiven Anlauf- oder Wiederanlaufsperre (falls verfügbar bei diesem Funktionsbaustein)

oder zum Rücksetzen eines Fehlers.

Weitere Informationen hierzu finden Sie im Thema "ResetRequest".

Error

Kurzbeschreibung Wert

Ausgang für Fehlermeldung.
Datentyp: BOOL

FALSE: Es liegt kein Fehler vor.

TRUE: Der Funktionsbaustein hat einen Fehler erkannt. In der Folge wird Ausgang S_EStopOut auf SAFEFALSE gesteuert.

Weitere Informationen hierzu finden Sie im Thema "Error".

DiagCode

Kurzbeschreibung Wert

Ausgang für Diagnosemeldung.
Datentyp: WORD Diagnosemeldung des Funktionsbausteins.
Die möglichen Werte sind im Thema "Diagnose-Codes" aufgelistet und beschrieben.

Weitere Informationen hierzu finden Sie im Thema "DiagCode".

Detailinformationen Signalablauf-Diagramm

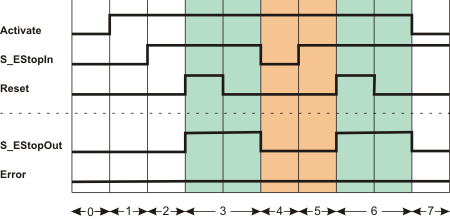

Dieses Diagramm bezieht sich auf eine typische NOT-HALT-Funktion mit aktiver Anlaufsperre und aktiver Wiederanlaufsperre:

S_StartReset = SAFEFALSE: Anlaufsperre nach Bausteinaktivierung und nach Start der Sicherheitssteuerung

S_AutoReset = SAFEFALSE: Wiederanlaufsperre nach Deaktivierung des angeschlossenen NOT-HALT-Befehlsgeräts (Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn).

Hinweis
Beachten Sie auch das weitere Signalablauf-Diagramm.

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Nach der Bausteinaktivierung durch Activate = TRUE ist zunächst noch die Anlaufsperre aktiv.

2 Das vorher betätigte NOT-HALT-Befehlsgerät wird deaktiviert (Öffnerkontakte geschlossen). Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da mit S_StartReset = SAFEFALSE der automatische Anlauf verhindert wird.

3 Aufheben der Anlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.

4 NOT-HALT-Anforderung. Befehlsgerät wird betätigt. Ausgang S_EStopOut wird SAFEFALSE.

5 NOT-HALT-Befehlsgerät wird wieder deaktiviert, Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da mit S_AutoReset = SAFEFALSE die Wiederanlaufsperre vorgegeben wurde.

6 Aufheben der Anlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.

7 Bausteinaktivierung wird zurückgenommen (Activate = FALSE), Ausgang S_EStopOut = SAFEFALSE.

Anwendungsbeispiel

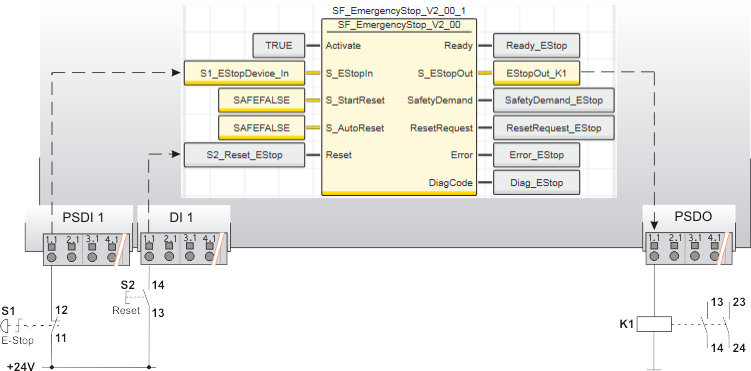

Dieses Beispiel zeigt eine einkanalige Verschaltung des Öffnerkontaktes eines NOT-HALT-Befehlsgeräts S1 mit dem sicherheitsbezogenen Funktionsbaustein SF_EmergencyStop. Das NOT-HALT-Befehlsgerät ist an Eingangsklemme 1.1 des sicherheitsbezogenen Eingangsgeräts PSDI mit der Kennung 1 angeschlossen.
In diesem Beispiel gilt:

Das Signal von der Eingangsklemme 1.1 des sicherheitsbezogenen Eingangsgeräts PSDI 1 ist mit der globalen I/O-Variablen S1_EStopDevice_In verknüpft. Diese globale I/O-Variable ist zur Auswertung an den Bausteineingang S_EStopIn angeschlossen.

Am Bausteinausgang S_EStopOut ist die globale I/O-Variable EStopOut_K1 angeschlossen. Diese globale I/O-Variable hat als Adresse die Ausgangsklemme 1.1 des sicherheitsbezogenen Ausgangsgeräts PSDO.

Durch die TRUE-Konstante an Eingang Activate ist der Funktionsbaustein dauerhaft aktiviert.

S_StartReset = SAFEFALSE gibt eine Anlaufsperre nach dem Start der Sicherheitssteuerung bzw. der Bausteinaktivierung vor. Darüber hinaus ist mit S_AutoReset = SAFEFALSE eine Wiederanlaufsperre des Funktionsbausteins nach Entriegelung des NOT-HALT-Befehlsgeräts, d.h. nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn, vorgegeben. Beide Anlaufsperren werden erst durch eine positive Signalflanke an Eingang Reset aufgehoben.

Zu diesem Zweck ist an Eingang 1.1 des Standard-Eingangsgeräts DI 1 der Reset-Taster S2 angeschlossen.

S1 NOT-AUS

S2 Reset

Weitere Infos
Beachten Sie auch die übrigen Anwendungsbeispiele sowie die Hinweise zu den Beispielen.

Funktionsbaustein-Instanziierung

Die IEC 61131-3 definiert die Instanziierung von Funktionsbausteinen. Instanziieren bedeutet, dass ein Funktionsbaustein einmal definiert wird und dann mehrfach verwendet (instanziiert) werden kann. Dies gilt gleichermaßen für alle FBs (anwenderdefinierte POEs sowie FBs in Bibliotheken, z.B. IEC-Standard-Funktionsbausteine, Firmware-FBs, FBs aus Anwenderbibliotheken).

Warum Instanziierung?
Ein Funktionsbaustein besitzt einen internen Speicher, in dem dieser die Arbeitsdaten (lokale Variablen) ablegt. Das bedeutet, die Ausgangswerte, die ein FB berechnet, hängen von den aktuellen intern gespeicherten Werten ab. Die gleichen Eingangswerte liefern deshalb bei verschiedenen FB-Instanzen nicht zwingend die gleichen Ausgangswerte.
Die internen Daten des Funktionsbausteins müssen daher für jeden Aufruf, d.h. für jede FB-Instanz, in einem getrennten Speicherbereich gehalten werden. Um jede FB-Instanz eindeutig identifizieren und ihren Speicherbereich separat halten zu können, werden Instanznamen verwendet.
Der FB-Instanzname muss in der 'Variablen'-Tabelle der POE deklariert werden, in welcher der FB verwendet werden soll.

Es gilt Folgendes:

Funktionsbausteine können in anderen Funktionsbausteinen und in Programm-POEs instanziiert werden. Der Aufruf eines FB in einer Funktion-POE ist nicht möglich.

Funktionen werden ohne Instanznamen aufgerufen, da sie keinen internen Speicher besitzen.

In PLCnext Engineer wird strikt zwischen sicherheitsbezogenem Code und (nicht-sicherheitsbezogenem) Standard-Code unterschieden. Wenn Ihr Projekt eine sicherheitsbezogene SPS enthält, gilt Folgendes:

Sicherheitsbezogene FBs können nur in sicherheitsbezogenen POEs instanziiert werden, aber nicht in Standard-POEs (nicht-sicherheitsbezogen).

Anwenderdefinierte Standard-FBs können nur in Standard-POEs instanziiert werden. Sie können nicht in sicherheitsbezogenen POEs aufgerufen werden.

Bestimmte Standard-Firmware-FBs können sowohl in sicherheitsbezogenen, als auch in Standard-POEs instanziiert werden.

Hinweis
Beim Einfügen eines Standard-FBs in ein sicherheitsbezogenes SNOLD-Netzwerk gelten die Regeln für die implizite Typumwandlung (sicherheitsbezogen nach Standard).

Beispiel für die Instanziierung eines anwenderdefinierten Funktionsbausteins

Der anwenderdefinierte Funktionsbaustein 'TLC' ("Two Level Controller") wird zur Kategorie 'Funktionen & Funktionsbausteine' (im Bereich KOMPONENTEN) hinzugefügt. Der Baustein soll zweimal in der Programm-POE 'Container' aufgerufen werden, um den Füllstand und die Temperatur eines Boilers zu steuern.

Für beide FB-Instanzen wird eine Instanz-Deklaration in die Variablentabelle der aufrufenden Programm-POE 'Container' eingefügt: TLCTemperature und TLCLevel. Der Funktionsbaustein 'TLC' kann dadurch im Code-Arbeitsblatt der aufrufenden POE zweimal über diese Instanznamen aufgerufen werden.
Die zwei FB-Instanzen wurden in das Code-Arbeitsblatt 'Container' eingefügt, wobei unterschiedliche Variablen an die Eingangs- und Ausgangs-Formalparameter der Instanzen angeschlossen sind ('Level...' und 'Temperatur...').

Weitere Informationen finden Sie in den folgenden Abschnitten:

Funktionsbeschreibung

Weitere Signalablauf-Diagramme

Weitere Anwendungsbeispiele

Fehlervermeidung

Umsetzung der Sicherheitsanforderungen aus anzuwendenden Normen
