Abarbeitungsreihenfolge in Code-Arbeitsblättern

Grafischer Code in FBS/KOP, NKOP, SNKOP und AS wird in der folgenden Reihenfolge abgearbeitet:

Netzwerke werden von oben nach unten abgearbeitet.
Innerhalb jedes Netzwerks geht die Ausführungsreihenfolge von links nach rechts und von oben nach unten.

Sie können die Abarbeitungsreihenfolge der Code-Objekte anzeigen, wenn das Programm ausgeführt wird.

Um die Ausführungsreihenfolge von Objekten im grafischen Code-Arbeitsblatt anzuzeigen, klicken Sie in der Symbolleiste auf die Schaltfläche 'Ausführungsreihenfolge anzeigen' oder drücken <Strg>+<Umschalt>+< O>. Drücken Sie erneut auf die Schaltfläche, um die Reihenfolge auszublenden.

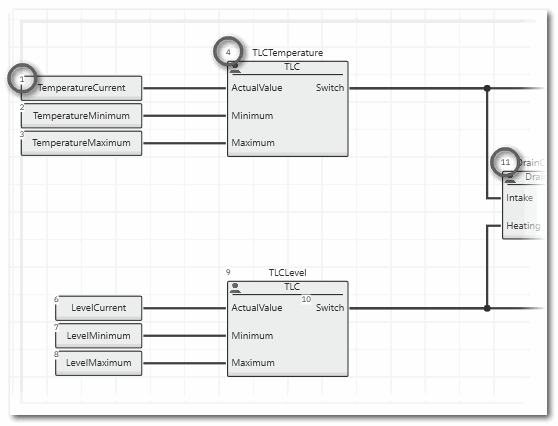

Wenn aktiviert in FBS/KOP, NKOP und AS, wird die Abarbeitungsreihenfolge durch eine Zahl oben links am Objekt angezeigt (wie im folgenden Beispiel gezeigt). PLCnext Engineer vergibt diese Zahl automatisch entsprechend der Objektposition. Die Abarbeitung beginnt mit dem Objekt mit dem kleinsten Wert.

Wenn Sie ein neues Objekt in das Netzwerk einfügen, wird der Wert der nachfolgenden Objekte um eins erhöht. Wenn Sie Objekte oder ganze Netzwerke verschieben, werden die Werte entsprechend neu zugewiesen.

Hinweis
Ist die Anzeige aktiviert und es werden trotzdem keine Werte angezeigt, konnte PLCnext Engineer die Reihenfolge nicht eindeutig bestimmen.

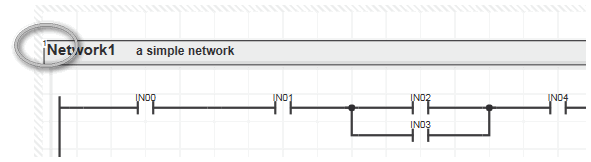

In NKOP erhält auch jeder Codeabschnitt eine Abarbeitungsnummer. Diese wird oben links in der Abschnittsleiste angezeigt. Beispiel:

Hinweis
Die Abarbeitungsreihenfolge der Code-Arbeitsblätter einer POE wird durch deren Anordnung in der Editorengruppe bestimmt. Wie Sie diese Reihenfolge ändern, erfahren Sie im Thema "POE".
