Datenlisten
Die Datenliste ist für mehrere Knoten in der ANLAGE verfügbar. Sie ist ein tabellarischer Editor mit den folgenden Funktionen:- Anzeigen und Bearbeiten der Datenelemente des ANLAGE-Baumknotens, für die sie geöffnet ist.
- Zuweisen (Rollenzuordnung) von Datenelementen der verschiedenen Engineering-Disziplinen.
- Erzeugen neuer Datenelemente (möglich bei bestimmten ANLAGE-Baumknoten, wie z.B. dem 'IEC 61131-3'-Knoten, der für die Laufzeit der Steuerung steht).
- Importieren von Datenelementen aus einer .csv-Datei und exportieren von Datenelementen in eine .csv-Datei.
| Hinweis
In Datenlisten und Variablentabellen erfolgt die Auswahl aus den Dropdownlisten mit einem einzelnen Klick, nicht per Doppelklick. |
Aufbau der Datenlisten
Die Datenliste enthält alle relevanten Datenelemente des Knotens, für den sie geöffnet wird und führt diese Datenelemente in der ersten Spalte auf. In den anderen Spalten sind die Datenelemente der anderen Engineering-Disziplinen enthalten.
Die Rollen können beim Öffnen der Datenliste zugeklappt dargestellt sein, d.h. die Eigenschaften sind nicht sichtbar. Klicken Sie auf das Symbol
der Rolle, die Sie aufklappen möchten. Mit dem Symbol
klappen Sie die Rolle wieder zu.
Die aktuelle Ansicht wird beim Schließen der Datenliste gespeichert.

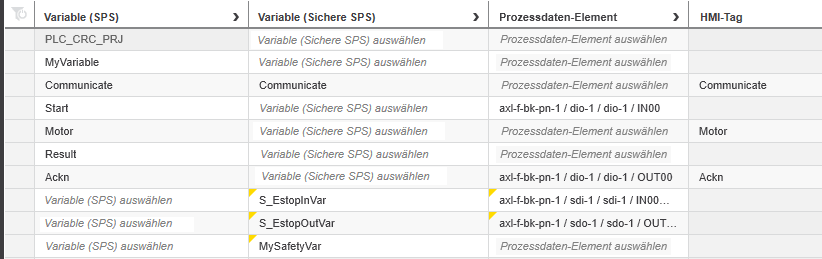

Die folgende Abbildung zeigt beispielhaft die Datenliste einer Steuerung (mit zugeklappten Rolleneigenschaften).
Die Standard-Steuerung und die sicherheitsbezogene SPS besitzen jeweils eigene globale Variablen und deshalb auch ihre eigene Datenliste. Variablen der Standard-Steuerung können Variablen der sicherheitsbezogenen SPS zugeordnet werden, um so Austauschvariablen zu erzeugen oder den Signalstatus in der sicherheitsbezogenen Applikation zu lesen. Details hierzu finden Sie in den Themen "Datenaustausch zwischen Steuerung und sicherheitsbezogener SPS" und "Rollenzuordnung in Datenlisten: I/O-Variablen und Austauschvariablen".
Variablen der sicherheitsbezogenen SPS können sicherheitsbezogene oder Standard-Datentypen haben. Zur einfacheren Unterscheidung werden sicherheitsbezogene Variablen mit gelber Markierung angezeigt.
Verfügbare Datenlisten
In der folgenden Tabelle werden die ANLAGE-Baumknoten, für die eine Datenliste geöffnet werden kann, aufgeführt und deren Inhalt beschrieben. Durch Klicken auf einen Hyperlink erhalten Sie Informationen zur Bearbeitung der jeweiligen Datenliste.
| Hinweis
Datenlisten stellen den Init-Werteeditor für eine einfache Initialisierung von ARRAY- und STRUCT-Elementen bereit. |
| ANLAGE-Knoten | Inhalt der Datenliste | |
|---|---|---|
| Steuerung | Enthält eine Kombination der anderen Datenlisten im Projekt.
|
|
| IEC 61131-3 | Der 'IEC 61131-3'-Knoten stellt die (nicht-sicherheitsbezogene) Standard-Laufzeit gemäß IEC 61131-3 dar.
|
|
| Safety PLC | Der 'Safety PLC'-Knoten stellt die sicherheitsbezogene Laufzeit dar. Die Liste enthält:
|
|
| Programminstanz | Programminstanzen werden unter dem 'PLCnext'-Knoten in der ANLAGE angezeigt. Die Datenliste einer Programminstanz enthält die instanzbezogenen Variablen, die zur aktuellen Programminstanz gehören. Besitzt ein Programm keine instanzbezogenen Variablen, dann ist für diesen Knoten keine Datenliste verfügbar.
Hintergrund: Instanzbezogene Variablen entstehen aus programmglobalen Variablen, für die in der Deklaration eine Datenrichtung 'I/Q' definiert ist. Lesen Sie hierzu das Kapitel "Instanzbezogene adressierte Variablen: 'Instanz' und 'Programm'".Das sicherheitsbezogene Programm 'S_Main' unter dem 'Safety PLC'-Knoten (wenn eine sicherheitsbezogene SPS in Ihrem Projekt vorhanden ist) besitzt keine Datenliste. Der Grund liegt darin, dass die sicherheitsbezogene SPS keine instanzbezogenen Variablen unterstützt.Enthält eine Programminstanz auch PLCnext-Ports, gibt es zusätzlich eine GDS-Portliste. Beachten Sie das folgende Beispiel.
 Beispiel für eine Programminstanz mit instanzbezogenen I/O-Variablen und PLCnext-Ports.
|
|
| Funktionsbausteininstanz | Funktionsbausteininstanzen können nur unter Programminstanzen in der ANLAGE enthalten sein.Die Datenliste einer FB-Instanz enthält nur instanzbezogene Variablen, die zur aktuellen Funktionsbausteininstanz gehören. Besitzt eine FB-Instanz keine instanzbezogenen Variablen, dann ist für diesen Knoten keine Datenliste verfügbar.Der Inhalt der FB-Instanz-Datenliste ist ein instanzbezogener Teil der übergeordneten Programminstanz-Datenliste (siehe vorherige Tabellenzeile). Hintergrund: Instanzbezogene Variablen entstehen aus lokalen Variablen, für die in der lokalen Deklaration in der FB-POE eine Datenrichtung 'I/Q' definiert ist. Lesen Sie hierzu das Kapitel "Instanzbezogene adressierte Variablen: 'Instanz' und 'Programm'". | |
| HMI Webserver | Enthält alle HMI-Tags, die für globale IEC 61131-3 Variablen erzeugt wurden.Über das Kontextmenü können HMI-Tags mit einer Variablen der Steuerung und einem Prozessdaten-Element verbunden und wieder getrennt werden. Mit Hilfe des Editors können Sie auch HMI-Tags hinzufügen und löschen (siehe hierzu die unten stehende Vorgehensweise "Ein HMI-Tag in einer Datenliste erzeugen"). | |
| Profinet Controller | Enthält eine Kombination aller Datenlisten der Profinet-Geräte unter dem Profinet Controller-Knoten (alle Geräte und I/O-Module). | |
| Profinet-Gerät | Enthält eine Kombination aller Datenlisten der Profinet I/O-Module unter dem Geräteknoten. | |
| Profinet I/O-Modul | Alle Prozessdaten-Elemente (I/O-Anschlussklemmen) des Moduls. | |
| Axioline F Controller | Enthält eine Kombination aller Datenlisten der Axioline F-Geräte, die am lokalen Axioline-Bus angeschlossen sind (alle Axioline I/O-Geräte). | |
| Axioline F-Gerät | Alle Prozessdaten-Elemente (I/O-Anschlussklemmen) des Geräts. |
Auf die Datenliste kann auch bei der Bearbeitung dynamischer Eigenschaften eines HMI-Objekts zugegriffen werden: In diesem Fall kann eine IEC 61131-3-Variable zugeordnet werden, die die Dynamik steuert oder selbst über das HMI-Objekt gesteuert wird (OnClick-Aktion).
Was möchten Sie tun?
| Hinweis
Zur Bearbeitung der Datenliste der sicherheitsbezogenen SPS müssen Sie im sicherheitsbezogenen Bereich angemeldet sein. |
Datenelemente in Datenlisten zuordnen
Zuordnungen aufheben (trennen)
Ein HMI-Tag in einer Datenliste erzeugen
Globale Variablen in einer Datenliste verwalten
Variablen überarbeiten (Refactoring)
ARRAY- und STRUCT-Elemente mit dem 'Init-Werteeditor' initialisieren
Datenelemente aus einer .csv-Datei importieren bzw. in eine .csv-Datei exportieren
