Verriegelungen gemäß DIN EN ISO 14119/14120
Die Normen DIN EN ISO 14119/14120 definieren Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen:
- DIN EN ISO 14120: Verriegelungseinrichtungen ohne Zuhaltung (zweistufige Verriegelung) und
- DIN EN ISO 14119: Verriegelungseinrichtungen mit Zuhaltung (vierstufige Verriegelung).

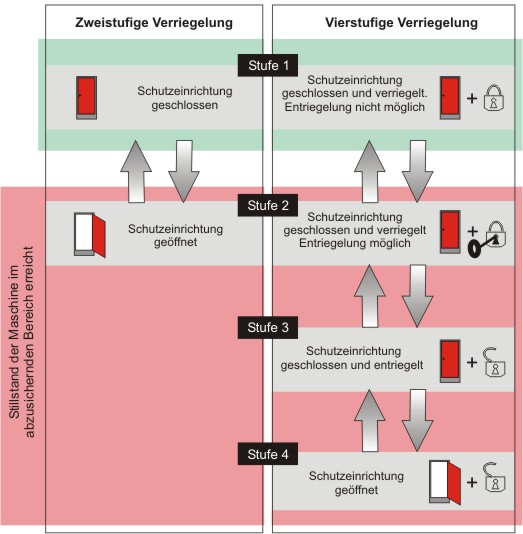

Die beiden Verriegelungsarten sind im unten stehenden Diagramm gegenüber gestellt.
| Hinweis
In der Software PLCnext Engineer stehen für beide Verriegelungsarten sicherheitsbezogene Funktionsbausteine zur Verfügung, die eine Überwachung und Auswertung der Schutzeinrichtungen ermöglichen. Diese Funktionsbausteine sind:
|
