Dynamik 'Drehung'

Die Dynamik 'Drehung' dreht das Objekt um den festgelegten Drehpunkt (Transformationsnullpunkt) in Abhängigkeit vom Wert der dem HMI-Tag zugeordneten numerischen Variablen oder dem Auswertungsergebnis des Ausdrucks.

Der Drehpunkt eines Objekts wird durch einen gelben Punkt dargestellt. Der Drehpunkt kann über das Kontextmenü der Auswahl ('Transformationsnullpunkt ändern') oder im Eigenschaftenfenster (Kategorie 'Geometrie', Eigenschaften 'Transformationsnullpunkt') festgelegt werden.

Weitere Infos
Weitere Informationen zum Einstellen des Drehpunkts und zum Drehen von Objekten finden Sie im Thema "Objekte drehen ".

Die Werte 'Unterer Bereich' und 'Oberer Bereich' definieren den Wertebereich für den Steuerwert (Wert der Variablen, die mit dem HMI-Tag verbunden ist). Der 'Anfangswinkel' und 'Endwinkel' bestimmen die Winkel, bei denen die Drehung startet und endet (siehe auch nachfolgende Beschreibung). Das Objekt wird gegen den Uhrzeigersinn gedreht, wenn der 'Endwinkel' kleiner als der 'Startwinkel' ist.

Der Startwert für die Drehung des Objekts auf der HMI-Seite hängt von den Einstellungen für das Kontrollkästchen 'Relativ' und dem Wert des 'Anfangswinkels' ab.

Relative Drehung (Kontrollkästchen 'Relativ' ist aktiviert)
Der Startwert für die Drehung des Objekts ist wie folgt:
Start Drehung = Startdrehwert + Anfangswinkel
Das Objekt wird vom Startdrehwert (wie für das Objekt eingestellt) plus 'Anfangswinkel' (falls definiert) gedreht.

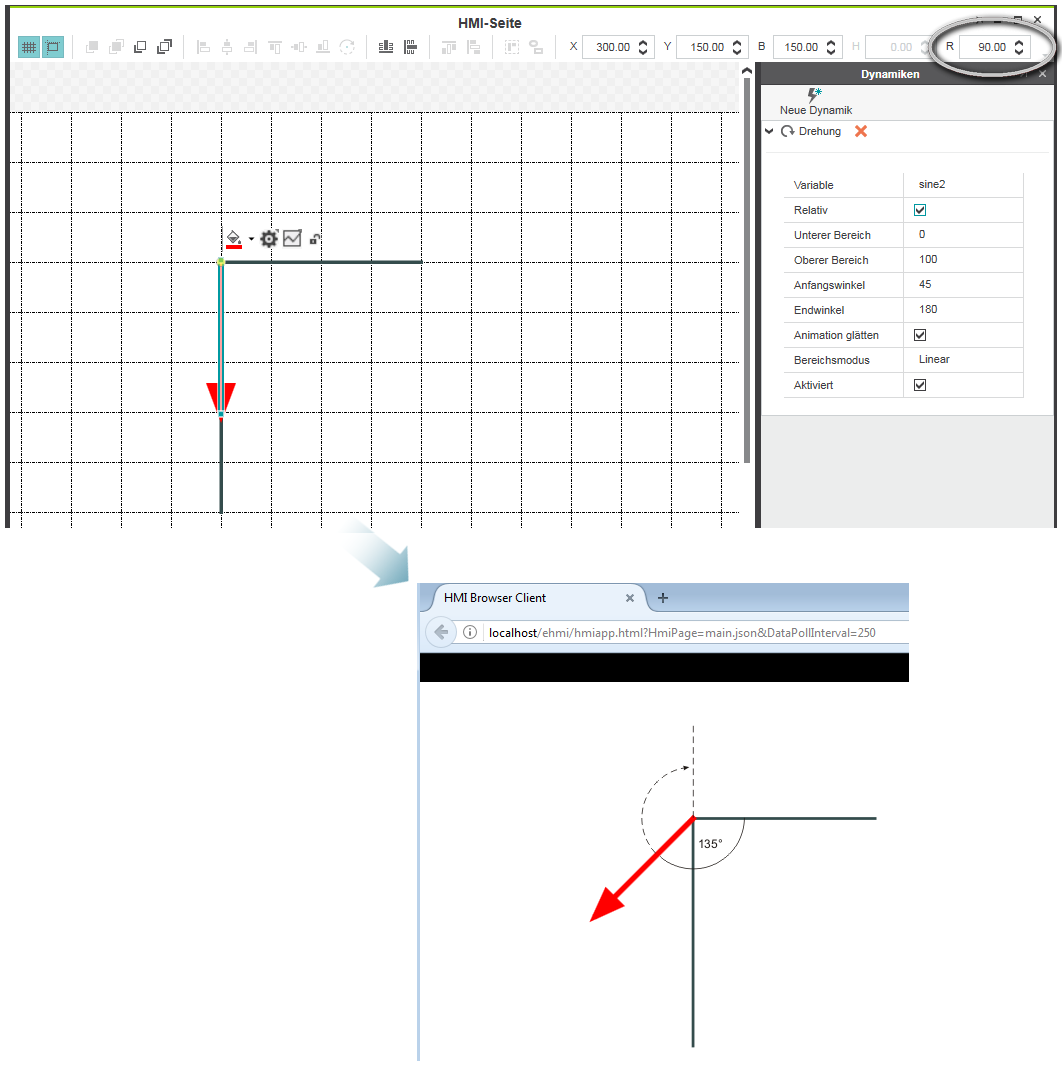

Beispiel

Das Objekt ist ursprünglich um 90 Grad gedreht. Der 'Anfangswinkel' ist 45 Grad und der 'Endwinkel' ist 180 Grad. Die Drehung des Objekts startet bei 90 + 45 = 135 Grad und endet bei 180.
Absolute Drehung (Kontrollkästchen 'Relativ' ist deaktiviert)
Der Startwert für die Drehung des Objekts ist wie folgt:
Start Drehung = 0 + Anfangswinkel
Der für das Objekt auf der HMI-Seite eingestellte Startdrehwert wird ignoriert und der Wert der Variable wird angewendet auf einen Startwert für die Drehung von 0 Grad plus 'Anfangswinkel', wenn dieser definiert ist.

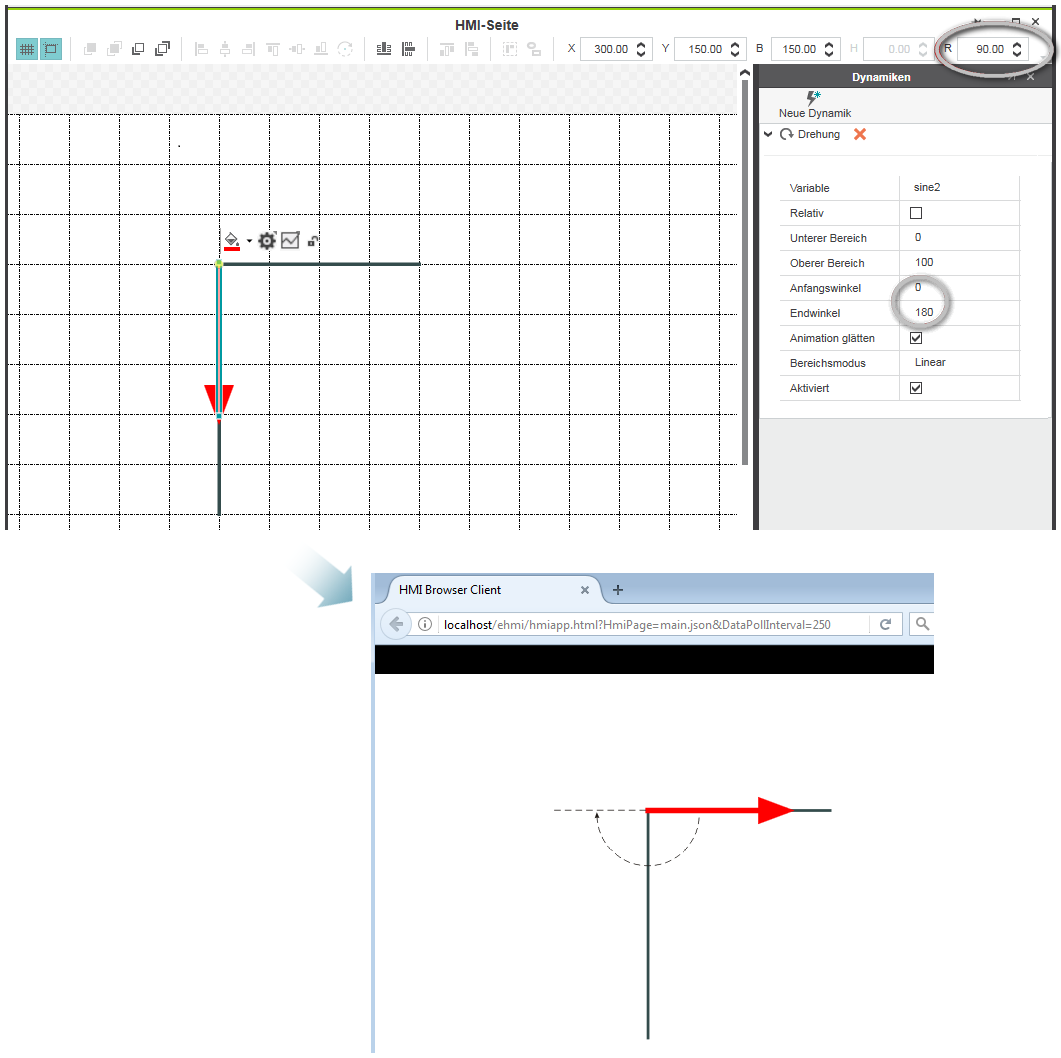

Beispiel

Das Objekt ist ursprünglich um 90 Grad gedreht. Der 'Anfangswinkel' ist 0 Grad und der 'Endwinkel' ist 180 Grad. Die Drehung des Objekts startet bei 0 Grad und endet bei 180.
