Element <symbolset>

Über dieses Element werden die Symbol- und / oder Symbolgruppensätze definiert, die für eine HMI-Symbolinstanz auf einer HMI-Seite oder in einer Symbolgruppe verwendet werden sollen.

Elternelement: <symbolsets>

Attribute:

Attribut Beschreibung Typ / Notwendig

id Eindeutige Kennung für diesen Symbol- und / oder Symbolgruppensatz. Der Wert wird als id-Attributwert des Elements <symbol> verwendet (referenziert die in den untergeordneten <symbol>/<group>-Elementen definierten Symbole/Symbolgruppen).
Das entsprechende Symbol bzw. die entsprechende Symbolgruppe wird dann durch die definierten <symbol>/<group>-Elemente ersetzt, wenn das Attribut issymbolset des <symbol>-Elements den Wert "true" hat. Typ: Zeichenfolge
Notwendig: ja

Attribut	Beschreibung	Typ / Notwendig
id	Eindeutige Kennung für diesen Symbol- und / oder Symbolgruppensatz. Der Wert wird als id-Attributwert des Elements <symbol> verwendet (referenziert die in den untergeordneten <symbol>/<group>-Elementen definierten Symbole/Symbolgruppen). Das entsprechende Symbol bzw. die entsprechende Symbolgruppe wird dann durch die definierten <symbol>/<group>-Elemente ersetzt, wenn das Attribut issymbolset des <symbol>-Elements den Wert "true" hat.	Typ: Zeichenfolge Notwendig: ja

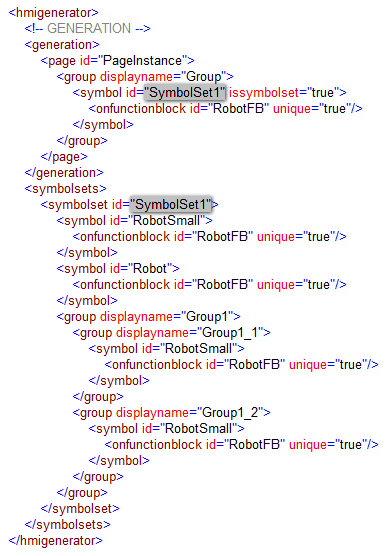

Beispiel:

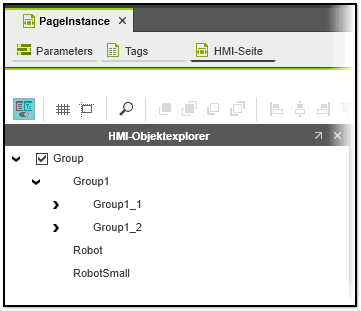

Im folgenden Beispiel wird das Symbol mit dem Wert id="SymbolSet1" in der Symbolgruppe 'Group' auf der Seite 'PageInstance' durch die <symbol>- und <group>-Elemente des referenzierten <symbolset>-Elements mit id="SymbolSet1" ersetzt.
