Weitere Signalablauf-Diagramme

Beachten Sie bitte, dass temporäre Zwischenzustände nicht in den Signalablauf-Diagrammen dargestellt sind. In diesen Diagrammen werden nur typische Signalkombinationen der Eingangssignale dargestellt. Weitere Signalkombinationen sind möglich.

Die signifikantesten Bereiche innerhalb der Signalablauf-Diagramme sind farblich unterlegt.

Weitere Infos
Beachten Sie bitte auch das Diagramm in der Übersicht zu diesem Funktionsbaustein.

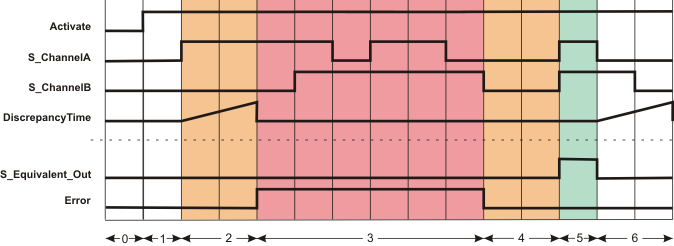

Überschreitung der Diskrepanzzeit

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Bausteinaktivierung (Activate = TRUE). Währenddessen liegt an den Eingängen S_ChannelA und S_ChannelB jeweils SAFEFALSE an.

2 S_ChannelA wechselt auf SAFETRUE. Damit startet die Diskrepanzzeitmessung.
Nach Ablauf der Diskrepanzzeit DiscrepancyTime haben die Eingänge unterschiedliche Zustände. Dies führt zu einer Fehlermeldung (Ausgang Error = TRUE). Ausgang S_EquivalentOut bleibt im definierten sicheren Zustand (SAFEFALSE).

3 Unabhängig von den Zuständen an den Eingängen S_ChannelA und S_ChannelB bleibt Ausgang S_EquivalentOut = SAFEFALSE, solange die Fehlermeldung (Error = TRUE) aktiv ist.

4 Ausgang Error wird wieder FALSE (Fehlermeldung wird aufgehoben), weil beide Eingänge nun SAFEFALSE sind.

5 S_EquivalentOut wird SAFETRUE, weil beide Eingänge S_ChannelA und S_ChannelB gleichzeitig SAFETRUE werden.

6 S_EquivalentOut steuert auf SAFEFALSE, da S_ChannelA auf SAFEFALSE wechselt. Mit dem Zustandswechsel an S_ChannelA startet die Diskrepanzzeitmessung.
S_EquivalentOut bleibt SAFEFALSE, weil S_ChannelB innerhalb der Diskrepanzzeit DiscrepancyTime ebenfalls auf SAFEFALSE wechselt.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Bausteinaktivierung (Activate = TRUE). Währenddessen liegt an den Eingängen S_ChannelA und S_ChannelB jeweils SAFEFALSE an.
2	S_ChannelA wechselt auf SAFETRUE. Damit startet die Diskrepanzzeitmessung. Nach Ablauf der Diskrepanzzeit DiscrepancyTime haben die Eingänge unterschiedliche Zustände. Dies führt zu einer Fehlermeldung (Ausgang Error = TRUE). Ausgang S_EquivalentOut bleibt im definierten sicheren Zustand (SAFEFALSE).
3	Unabhängig von den Zuständen an den Eingängen S_ChannelA und S_ChannelB bleibt Ausgang S_EquivalentOut = SAFEFALSE, solange die Fehlermeldung (Error = TRUE) aktiv ist.
4	Ausgang Error wird wieder FALSE (Fehlermeldung wird aufgehoben), weil beide Eingänge nun SAFEFALSE sind.
5	S_EquivalentOut wird SAFETRUE, weil beide Eingänge S_ChannelA und S_ChannelB gleichzeitig SAFETRUE werden.
6	S_EquivalentOut steuert auf SAFEFALSE, da S_ChannelA auf SAFEFALSE wechselt. Mit dem Zustandswechsel an S_ChannelA startet die Diskrepanzzeitmessung. S_EquivalentOut bleibt SAFEFALSE, weil S_ChannelB innerhalb der Diskrepanzzeit DiscrepancyTime ebenfalls auf SAFEFALSE wechselt.
