Anzeige zwischen Linien und Konnektoren umschalten
Sie können zwischen der Darstellung von Verbindungslinien und Autokonnektoren umschalten. Beim Zeichnen einer Verbindungslinie führt der Editor ein Autorouting durch: Der Editor bestimmt den optimalen Verlauf der Linie zwischen den Objekten und passt diesen automatisch an, wenn Sie verbundene Objekte verschieben. Ist kein Autorouting möglich, werden anstelle von Verbindungslinien Autokonnektoren eingefügt.

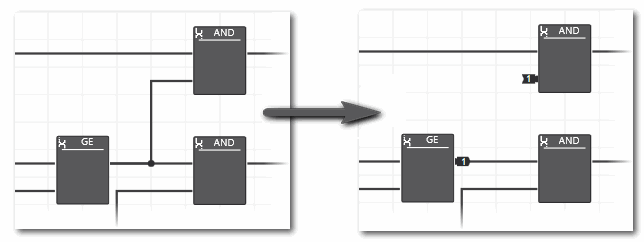

Autokonnektoren sind als schwarze Konnektorensymbole mit einer Nummer dargestellt. Autokonnektoren mit derselben Nummer gehören zusammen und ersetzen eine Verbindungslinie. Im folgenden Beispiel ist die Verbindungslinie zwischen dem Ausgang der Funktion GE und dem Eingang der oberen AND-Funktion durch Autokonnektoren ersetzt.
Um zwischen der Darstellung von Verbindungslinien und Autokonnektoren umzuschalten, rechtsklicken Sie auf einen Autokonnektor und wählen aus dem Kontextmenü den Befehl 'Zwischen Verbindungslinie / Konnektor umschalten'.
In einem Netzwerk mit Autokonnektoren können Sie:

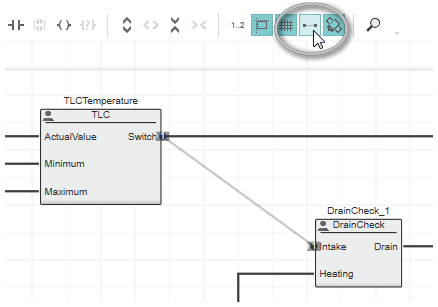

- die Verbindungslinien zwischen allen Autokonnektoren mit der folgenden Schaltfläche anzeigen oder ausblenden.
: Schaltfläche
- eine bestimmte Verbindungslinie zwischen Objekten anzeigen, indem Sie auf den jeweiligen Autokonnektor linksklicken.
In sicherheitsbezogenen SNKOP-Arbeitsblättern sind Autokonnektoren ebenfalls schwarz. Je nach Datentyp (sicherheitsbezogen oder nicht-sicherheitsbezogen) unterscheidet sich aber die Farbe der Linie (gelb = sicherheitsbezogen).
