Profinet
Die 'Profinet-Topologie zeigt die Topologie des Profinet-Netzwerks. Geräte mit aktivierter Profinet-Funktionalität und deren Ports und Verbindungen werden in der Ansicht durch spezielle Symbole dargestellt (siehe unten). Beim Scannen des Netzwerks erkennt PLCnext Engineer die folgenden Elemente und stellt diese entsprechend in der Topologie dar:

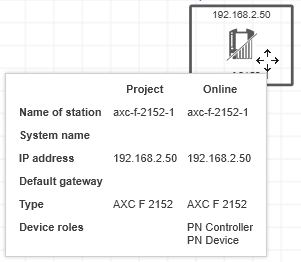

- Rolle des Profinet-Geräts im Profinet-Netzwerk. Die Geräterolle beschreibt die Funktion, die das Gerät im Netzwerk besitzt (bspw. ob das Gerät als Profinet Controller arbeitet, ein Profinet Device oder beides, ein Profinet Controller und ein Profinet Device ist). Die Geräterolle wird im Tooltip des Geräts angezeigt.
- ARs (Application Relations = Applikationsbeziehungen) zwischen einem Profinet Controller und den Profinet Devices. Jeder Datenaustausch zwischen den Netzwerkgeräten ist in eine AR eingebettet.Die ARs zwischen einem Profinet Controller und seinen Profinet Devices können mit Hilfe des Subeditors 'Profinet ARs' mit unterschiedlichen Farben dargestellt werden (siehe unten).
- Shared Devices. Ein Shared Device besitzt gleichzeitig eine Verbindung mit mehreren Profinet Controllern.
- Geräte ohne aktivierte Profinet-Funktionalität werden in der Topologie ausgegraut.
| Hinweis
Die Informationen zur Geräterolle, den ARs zwischen den Teilnehmern usw. werden nur beim Scannen des Netzwerks erkannt. Diese Informationen können nicht aus der ANLAGE entnommen werden. |

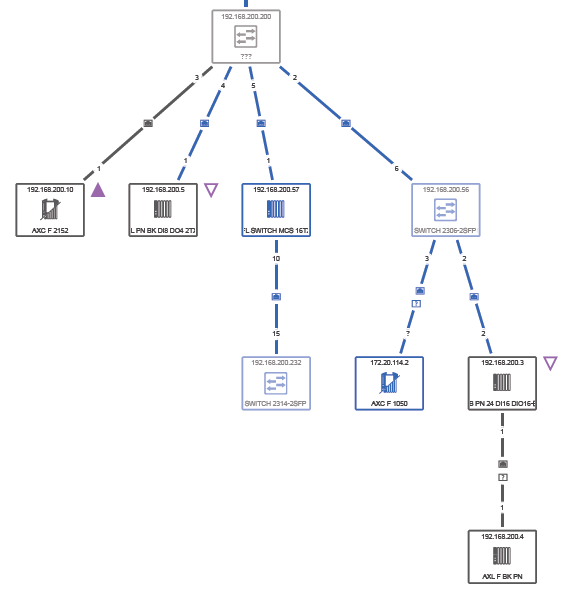

Beispiel für eine Profinet-Topologie
Spezifische Symbole in der Ansicht 'Profinet'
| Hinweis
Sie können die Geräteanzeige zwischen zwei Modi umschalten: Standard und individuell. Im Standardmodus werden die in der folgenden Tabelle aufgelisteten Gerätesymbole zur Darstellung der Geräte verwendet. Im individuellen Modus wird als Gerätesymbol das in der Gerätebeschreibungsdatei (z.B. FDCML, GSDML etc.) hinterlegte Bild verwendet. Um die Anzeige umzuschalten, klicken Sie in der Symbolleiste des 'Physikalische Topologie'-Editors auf das Symbol  (siehe auch Abschnitt "Gerätebilder aktivieren/deaktivieren"). |
| Symbol | Gerät |
|---|---|
 | Profinet Controller |
 | Profinet Device |
 | Profinet Controller/Device (Gerät mit aktivierter Profinet Controller- und Profinet Device-Funktionalität) |
 | Profinet Multidevice (Ein Profinet Multidevice besitzt mehrere Profinet Device-Instanzen. D.h., das physikalische Device implementiert mehrere logische Profinet Devices.) |
 | Profinet Supervisor (Der Profinet Supervisor ist ein Programmiergerät oder Engineering Tool, mit dem Profinet-Geräte im Netzwerk konfiguriert und diagnostiziert werden können.) |
Profinet ARs / Farbliche Kennzeichnung von Teilnehmern und Verbindungen

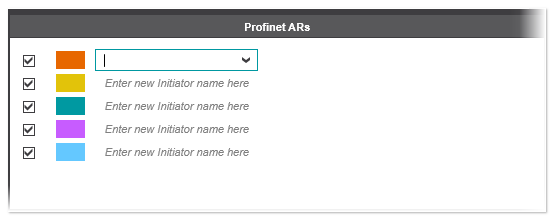

Beim Scannen des Netzwerks sammelt PLCnext Engineer die ARs zwischen einem Profinet Controller und seinen Profinet Devices. In der Topologie können die ARs zwischen Controller und Devices durch unterschiedliche Farben und Symbole an den Profinet-Teilnehmern und Verbindungen dargestellt werden. Die Auswahl einer Farbe zur Darstellung einer Profinet AR erfolgt im Subeditor 'Profinet ARs'. (Die Farben und die Anzahl der Farben sind vordefiniert und können nicht geändert werden.)
Um eine bestimmte Farbe für eine Profinet AR zwischen Controller und Devices auszuwählen, aktivieren Sie das Kontrollkästchen für die Farbe, öffnen das zugehörige Listenfeld und wählen einen Profinet Controller aus der Liste aus. Das Listenfeld enthält alle Profinet Controller (mit deren Stationsnamen), welche die AR-Verbindung initiiert haben (das Listenfeld ist leer, wenn aktuell im Netzwerk keine AR-Verbindung aufgebaut ist). Alternativ dazu können Sie den Stationsnamen des Controllers auch in das Eingabefeld eingeben und diesen mit der <Eingabe>-Taste bestätigen. (Der Stationsname des Profinet Controllers wird im Tooltip des Netzwerkgeräts angezeigt.) Die Farbeinstellungen werden automatisch auf die Netzwerktopologie (Geräte und Verbindungen) angewendet.
Um die farbliche Hervorhebung für eine bestimmte AR zu entfernen, löschen Sie den Wert im Listenfeld (wählen Sie den leeren Eintrag im Dropdown-Listenfeld) oder deaktivieren Sie das entsprechende Kontrollkästchen.
| Hinweis
Die farbliche Kennzeichnung der Verbindungen, die zu einer AR gehören, ist optional. Sie können die Kennzeichnung per Voreinstellung aktivieren oder deaktivieren oder die Anzeige über den Befehl 'Potentielle Profinet ARs auf Verbindungen anzeigen / verbergen' im Kontextmenü der Topologieansicht ein- oder ausschalten. Um die Kennzeichnung standardmäßig ein- oder auszuschalten, aktivieren oder deaktivieren Sie das Kontrollkästchen 'Potentielle Profinet ARs auf Verbindungen anzeigen' in der Kategorie 'Physikalische Topologie | Allgemein' im Dialog 'Optionen'. |
Wenn Sie einen Profinet Controller oder ein Profinet Device in der Topologie auswählen, werden alle Teilnehmer mit einer AR zum ausgewählten Element hervorgehoben. Teilnehmer ohne eine AR zum ausgewählten Element werden ausgegraut.
AR-Symbole an Teilnehmern im Profinet-Netzwerk
Die folgenden Symbole werden an den Profinet-Teilnehmern für eine AR zwischen einem Profinet Controller und seinen Profinet Devices angezeigt. Bei Netzwerkteilnehmern, die zur selben AR gehören, werden die Symbole mit der im Subeditor 'Profinet ARs' konfigurierten Farbe angezeigt.
| Symbol | Bedeutung |
|---|---|
 | Profinet Controller mit aufgebauter AR. |
 | Profinet Device mit aufgebauter(n) AR(s).Wenn das Gerät als Shared Device arbeitet (Gerät unterstützt gleichzeitige Verbindungen zu mehreren Controllern), wird für jede AR ein einzelnes Symbol angezeigt. |
 | Profinet Controller/Device mit aufgebauten ARs. |
