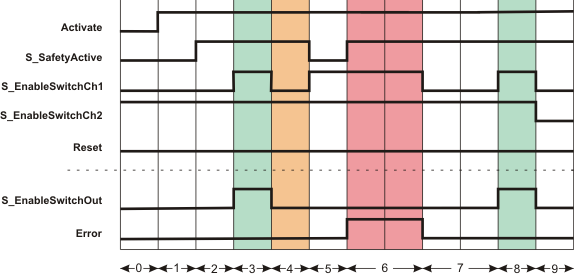

Weiteres Signalablauf-Diagramm

Beachten Sie bitte, dass temporäre Zwischenzustände nicht im Signalablauf-Diagramm dargestellt sind. In diesem Diagramm werden nur typische Signalkombinationen der Eingangssignale dargestellt. Weitere Signalkombinationen sind möglich.

Die signifikantesten Bereiche innerhalb des Signalablauf-Diagramms sind farblich unterlegt.

Weitere Infos
Beachten Sie bitte auch das Diagramm in der Übersicht zu diesem Funktionsbaustein.

Keine Wiederanlaufsperre nach ungültiger Signalfolge (S_AutoReset = SAFETRUE)

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Der Funktionsbaustein wird aktiviert (Activate = TRUE). Schaltstufe 1 liegt an (Eingang S_EnableSwitchCh1 = SAFEFALSE, Eingang S_EnableSwitchCh2 = SAFETRUE). Die erforderliche Betriebsart ist nicht aktiv (S_SafetyActive = SAFEFALSE).

2 Die erforderliche Betriebsart wird aktiv (S_SafetyActive = SAFETRUE).

3 Die Schaltstufe wechselt während der erforderlichen Betriebsart von Schaltstufe 1 auf Schaltstufe 2 (Eingang S_EnableSwitchCh2 und Eingang S_EnableSwitchCh1 = SAFETRUE) und Ausgang S_EnableSwitchOut wird SAFETRUE.

4 Wechsel von Schaltstufe 2 zurück auf Schaltstufe 1 (Signal an S_EnableSwitchCh1 wird SAFEFALSE), Ausgang S_EnableSwitchOut wird SAFEFALSE.

5 Wechsel von Schaltstufe 1 auf Schaltstufe 2 (S_EnableSwitchCh1 wird wieder SAFETRUE). Weil aber die erforderliche Betriebsart nicht mehr aktiv ist (S_SafetyActive = SAFEFALSE), bleibt Ausgang S_EnableSwitchOut = SAFEFALSE.

6 Die erforderliche Betriebsart ist jetzt wieder aktiv (S_SafetyActive = SAFETRUE) und der Funktionsbaustein erwartet nun zunächst Schaltstufe 1. Da zu diesem Zeitpunkt aber Schaltstufe 2 anliegt (S_EnableSwitchCh1 und S_EnableSwitchCh2 = SAFETRUE), steuert der Fehlerausgang Error auf TRUE.

7 Wechsel von Schaltstufe 2 zurück auf Schaltstufe 1 (S_EnableSwitchCh1 wird wieder SAFEFALSE). Da die Wiederanlaufsperre nicht aktiv ist (S_AutoReset = SAFETRUE), wird Ausgang Error sofort wieder FALSE.

8 Die Schaltstufe wechselt während der erforderlichen Betriebsart von Schaltstufe 1 auf Schaltstufe 2 (Eingang S_EnableSwitchCh2 und Eingang S_EnableSwitchCh1 = SAFETRUE) und Ausgang S_EnableSwitchOut wird SAFETRUE.

9 Schaltstufe 3 liegt an (S_EnableSwitchCh1 und S_EnableSwitchCh2 = SAFEFALSE), Ausgang S_EnableSwitchOut wird SAFEFALSE.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Der Funktionsbaustein wird aktiviert (Activate = TRUE). Schaltstufe 1 liegt an (Eingang S_EnableSwitchCh1 = SAFEFALSE, Eingang S_EnableSwitchCh2 = SAFETRUE). Die erforderliche Betriebsart ist nicht aktiv (S_SafetyActive = SAFEFALSE).
2	Die erforderliche Betriebsart wird aktiv (S_SafetyActive = SAFETRUE).
3	Die Schaltstufe wechselt während der erforderlichen Betriebsart von Schaltstufe 1 auf Schaltstufe 2 (Eingang S_EnableSwitchCh2 und Eingang S_EnableSwitchCh1 = SAFETRUE) und Ausgang S_EnableSwitchOut wird SAFETRUE.
4	Wechsel von Schaltstufe 2 zurück auf Schaltstufe 1 (Signal an S_EnableSwitchCh1 wird SAFEFALSE), Ausgang S_EnableSwitchOut wird SAFEFALSE.
5	Wechsel von Schaltstufe 1 auf Schaltstufe 2 (S_EnableSwitchCh1 wird wieder SAFETRUE). Weil aber die erforderliche Betriebsart nicht mehr aktiv ist (S_SafetyActive = SAFEFALSE), bleibt Ausgang S_EnableSwitchOut = SAFEFALSE.
6	Die erforderliche Betriebsart ist jetzt wieder aktiv (S_SafetyActive = SAFETRUE) und der Funktionsbaustein erwartet nun zunächst Schaltstufe 1. Da zu diesem Zeitpunkt aber Schaltstufe 2 anliegt (S_EnableSwitchCh1 und S_EnableSwitchCh2 = SAFETRUE), steuert der Fehlerausgang Error auf TRUE.
7	Wechsel von Schaltstufe 2 zurück auf Schaltstufe 1 (S_EnableSwitchCh1 wird wieder SAFEFALSE). Da die Wiederanlaufsperre nicht aktiv ist (S_AutoReset = SAFETRUE), wird Ausgang Error sofort wieder FALSE.
8	Die Schaltstufe wechselt während der erforderlichen Betriebsart von Schaltstufe 1 auf Schaltstufe 2 (Eingang S_EnableSwitchCh2 und Eingang S_EnableSwitchCh1 = SAFETRUE) und Ausgang S_EnableSwitchOut wird SAFETRUE.
9	Schaltstufe 3 liegt an (S_EnableSwitchCh1 und S_EnableSwitchCh2 = SAFEFALSE), Ausgang S_EnableSwitchOut wird SAFEFALSE.
