Alarm-Array

Alle Alarminformationen, die zur Laufzeit von der Alarmquelle abgefragt werden, werden im Alarm-Array (eindimensionales Array) gespeichert. Das Array besitzt eine feste Länge (Anzahl an Elementen). Jedes Element im Array repräsentiert einen bestimmten Alarmwert oder eine bestimmte Alarmeigenschaft wie z.B. die Alarm-Id, Alarmmeldung, Priorität, Zustand usw. In der HMI-Applikation erfolgt der Zugriff auf die Array-Elemente und ihre Werte durch das Verknüpfen der Symbolparameter einer HMI-Symbolliste vom Quelltyp 'AlarmView' mit den Array-Elementen (siehe hierzu die folgende Abbildung und auch das Beispiel zum HMI Alarming).

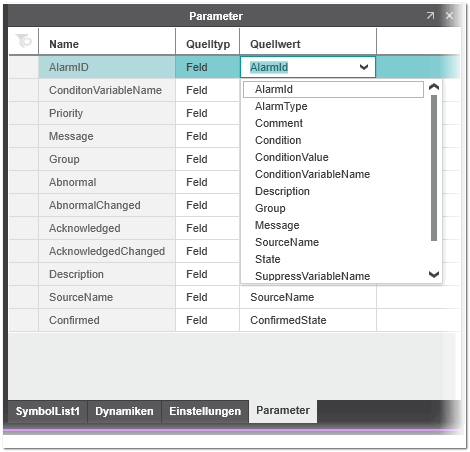

Verknüpfung der Parameter der HMI-Symbolliste mit den Elementen des Alarm-Arrays

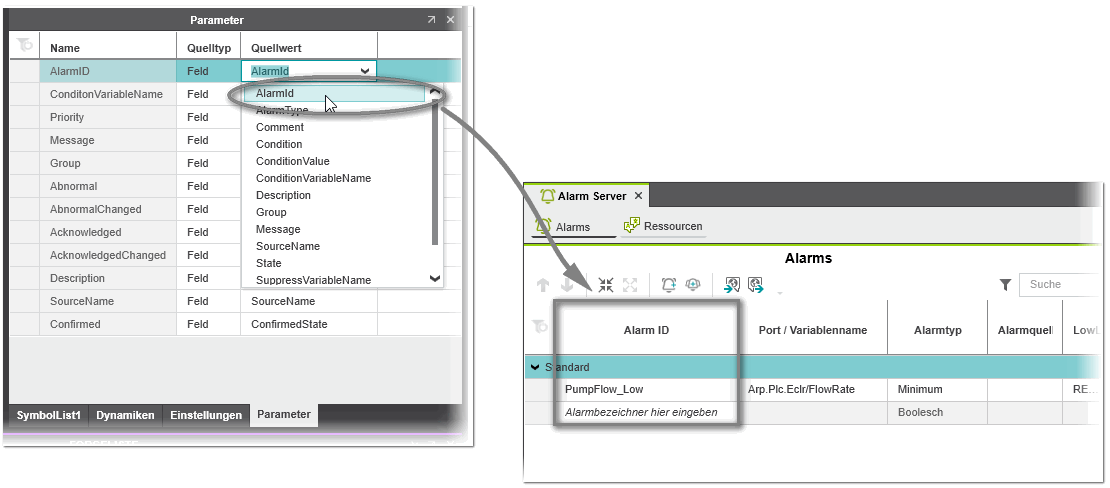

Mapping eines Array-Elements mit einer Alarmeigenschaft

Die folgende Tabelle beschreibt die Elemente des Alarm-Arrays, deren Datentypen und Mapping mit den Alarmeigenschaften (wie im Editor 'Alarm-Server | Alarme' konfiguriert) sowie die Alarmdaten zur Laufzeit. (Die Beschreibung der Alarmeigenschaften finden Sie im Thema "Alarming".)

Alarm-Array-Element Datentyp Alarmeigenschaft
(Spalte in Editor 'Alarm-Server | Alarme') Alarmdaten zur Laufzeit

AlarmID ANY_STRING Alarm ID -

ConditionVariableName STRING Port / Variablenname -

State BOOL - Alarmzustand. Mögliche Werte:
Normal, Abnormal, Acknowledged, Unconfirmed, Confirmed, RtnUnacknowledged, RtnUnconfirmed, OverallSuppressed

ActiveState BOOL - Wenn True, befindet sich der überwachte Wert in einem abnormalen Zustand (Alarm ist aktiv).

ActiveStateChanged ANY_DATE - Zeitstempel mit Datum und Uhrzeit, wann der ActiveState sich zuletzt änderte.

Description ANY_STRING Beschreibung -

Priority ANY_NUM Priorität -

AlarmType ANY_STRING Alarmtyp -

SourceName ANY_STRING Alarmquelle -

Group ANY_STRING Gruppe -

Message ANY_STRING Meldung -

Condition ANY_STRING - Alarmbedingung. Mögliche Werte:
Normal, BitPatternMatch, BooleanMatch, MaxHighHigh, MinLowLow, OutOfRangeLowLow, OutOfRangeLow, OutOfRangeHigh, OutOfRangeHighHigh

ConditionValue ANY_STRING - Wert der überwachten Variablen bzw. des überwachten Ports, als der Alarm aktiv wurde.

AckedState BOOL - True, wenn der Alarm quittiert wurde.

AckedStateChanged ANY_DATE - Zeitstempel mit Datum und Uhrzeit, wann der AckedState sich zuletzt änderte.

AcknowledgeRequired BOOL Zugriffsrechte: Quittierung erforderlich -

ConfirmedState BOOL - True, wenn der Alarm bestätigt wurde.

ConfirmedStateChanged ANY_DATE - Zeitstempel mit Datum und Uhrzeit, wann der ConfirmedState sich zuletzt änderte.

ConfirmRequired BOOL Zugriffsrechte: Bestätigung erforderlich -

SuppressedState BOOL - Wenn True, wird der Alarm unterdrückt und erscheint nicht in der Liste der aktiven Alarme.

SuppressedStateChanged ANY_DATE - Zeitstempel mit Datum und Uhrzeit, wann der SuppressedState sich zuletzt änderte.

SuppressVariableName ANY_STRING Unterdrückungsbedingung Variablenname -

SuppressedAlllowed BOOL Zugriffsrechte: Unterdrückung erlaubt -

User ANY_STRING - Benutzername des Anwenders, der den Alarm zuletzt bestätigt/quittiert hat, oder IP-Adresse der Station, von der aus die Bestätigung/Quittierung erfolgt ist.

Alarm-Array-Element	Datentyp	Alarmeigenschaft (Spalte in Editor 'Alarm-Server \| Alarme')	Alarmdaten zur Laufzeit
AlarmID	ANY_STRING	Alarm ID	-
ConditionVariableName	STRING	Port / Variablenname	-
State	BOOL	-	Alarmzustand. Mögliche Werte: Normal, Abnormal, Acknowledged, Unconfirmed, Confirmed, RtnUnacknowledged, RtnUnconfirmed, OverallSuppressed
ActiveState	BOOL	-	Wenn True, befindet sich der überwachte Wert in einem abnormalen Zustand (Alarm ist aktiv).
ActiveStateChanged	ANY_DATE	-	Zeitstempel mit Datum und Uhrzeit, wann der ActiveState sich zuletzt änderte.
Description	ANY_STRING	Beschreibung	-
Priority	ANY_NUM	Priorität	-
AlarmType	ANY_STRING	Alarmtyp	-
SourceName	ANY_STRING	Alarmquelle	-
Group	ANY_STRING	Gruppe	-
Message	ANY_STRING	Meldung	-
Condition	ANY_STRING	-	Alarmbedingung. Mögliche Werte: Normal, BitPatternMatch, BooleanMatch, MaxHighHigh, MinLowLow, OutOfRangeLowLow, OutOfRangeLow, OutOfRangeHigh, OutOfRangeHighHigh
ConditionValue	ANY_STRING	-	Wert der überwachten Variablen bzw. des überwachten Ports, als der Alarm aktiv wurde.
AckedState	BOOL	-	True, wenn der Alarm quittiert wurde.
AckedStateChanged	ANY_DATE	-	Zeitstempel mit Datum und Uhrzeit, wann der AckedState sich zuletzt änderte.
AcknowledgeRequired	BOOL	Zugriffsrechte: Quittierung erforderlich	-
ConfirmedState	BOOL	-	True, wenn der Alarm bestätigt wurde.
ConfirmedStateChanged	ANY_DATE	-	Zeitstempel mit Datum und Uhrzeit, wann der ConfirmedState sich zuletzt änderte.
ConfirmRequired	BOOL	Zugriffsrechte: Bestätigung erforderlich	-
SuppressedState	BOOL	-	Wenn True, wird der Alarm unterdrückt und erscheint nicht in der Liste der aktiven Alarme.
SuppressedStateChanged	ANY_DATE	-	Zeitstempel mit Datum und Uhrzeit, wann der SuppressedState sich zuletzt änderte.
SuppressVariableName	ANY_STRING	Unterdrückungsbedingung Variablenname	-
SuppressedAlllowed	BOOL	Zugriffsrechte: Unterdrückung erlaubt	-
User	ANY_STRING	-	Benutzername des Anwenders, der den Alarm zuletzt bestätigt/quittiert hat, oder IP-Adresse der Station, von der aus die Bestätigung/Quittierung erfolgt ist.
