Objekteigenschaften bearbeiten

Die Eigenschaften eines auf der HMI-Seite markierten Objekts (HMI-Standardobjekt, HMI-Symbolinstanz oder HMI-Bild) oder einer Objektgruppe können im Eigenschaftenfenster bearbeitet werden. Folgende Operationen sind möglich:

Allgemeine Operationen, wie z. B. Anordnen, Auswählen, Kopieren, Verschieben der Größe, Gruppieren, Drehen, Löschen usw.
Einstellen der allgemeinen Eigenschaften eines Objekts oder einer Objektgruppe, wie z. B. ID des Objekts, Verhalten des Objekts, Text innerhalb des Objekts usw.
Verknüpfen von Dynamiken mit einem Objekt.
Einstellen der HMI-Seiteneigenschaften, wie z. B. Breite und Höhe der Seite, Hintergrundfarbe, Hintergrundbild usw. Das Eigenschaftenfenster mit der Registerkarte 'Seiteneinstellungen' öffnen Sie im HMI-Editor durch Linksklicken auf eine beliebige Stelle in der Seite.
Einstellen der HMI-Symbolinstanzparameter und Bearbeiten veröffentlichter Symboleinstellungen (siehe hierzu das Thema "HMI-Symbolinstanzen erzeugen").
Definition der Zugriffsrechte auf ein HMI-Objekt. Bei aktivierter Security für HMI ist zusätzlich die Kategorie 'Zugriff' verfügbar. Hier können Sie einstellen, für welche Benutzer und zugeordnete Benutzerrollen ein HMI-Objekt aktiviert und sichtbar ist.

Hinweis
Weitere Informationen zu den Einstellungen der Zugriffsrechte und zur Zugriffskontrolle über HMI finden Sie unter "Security für HMI".

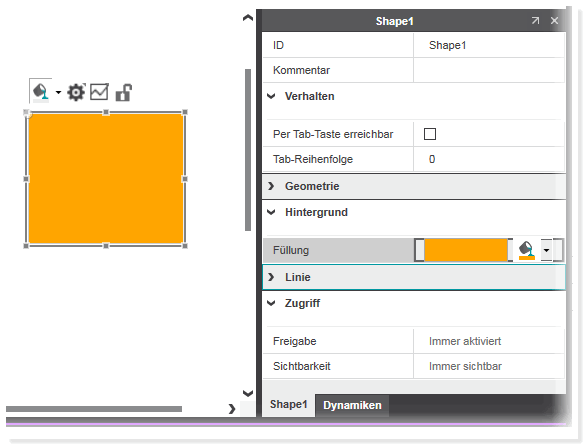

Im Eigenschaftenfenster sind die Eigenschaften in mehreren Registerkarten organisiert. Jedes Objekt verfügt über eine Standardregisterkarte mit den Einstellungen für die allgemeinen Objekteigenschaften. Der Name der Standardregisterkarte entspricht der Objekt-ID. Welche weiteren Registerkarten verfügbar sind, hängt von den ausgewählten Objekten/Objektgruppen in der HMI-Seite ab. Jede Eigenschaft verfügt über einen Tooltip mit einer Kurzbeschreibung der Eigenschaft.

Eigenschaften werden durch Bearbeiten des Felds rechts neben der Eigenschaft geändert. Durch Klicken oder Doppelklicken auf das Eigenschaftenfeld wird ein Eingabefeld, eine Auswahlliste oder ein Dialog (z.B. zur Konfiguration der Farbe) geöffnet.

Um das Eigenschaftenfenster ein- oder auszublenden, rechtsklicken Sie auf das Objekt und wählen 'Einstellungen einblenden/ausblenden' aus dem Kontextmenü oder doppelklicken Sie auf das Objekt. Mit der Direktschaltfläche des Objekts können Sie das Fenster ebenfalls einblenden.
