MEMORY_COMPARE

Typ	Funktion
Beschreibung	Vergleicht zwei unterschiedliche Speicherbereiche miteinander. Die zu vergleichende Speicherbereiche werden an den Eingängen BUF1 und BUF2 angelegt. Ein Byte-Offset innerhalb von BUF1 und BUF2 kann an den Eingängen BUF1_OFF und BUF2_OFF angegeben werden. Diese Werte legen fest, ab welchem Byte-Offset mit dem Vergleich begonnen wird. Die Anzahl der zu vergleichenden Bytes wird am Eingang CNT angegeben.
Parameter	Eingänge BUF1 Datentyp: ANY Beschreibung: Puffer, der mit dem Puffer an BUF2 verglichen werden soll. BUF1_OFF Datentyp: ANY_INT Beschreibung: Offset in Bytes bezogen auf den Anfang von BUF1. Der Wert muss größer oder gleich 0 sein. BUF2 Datentyp: ANY Beschreibung: Puffer, der mit dem Puffer an BUF1 verglichen werden soll. BUF2_OFF Datentyp: ANY_INT Beschreibung: Offset in Bytes bezogen auf den Anfang von BUF2. Der Wert muss größer oder gleich 0 sein. CNT Datentyp: ANY_INT Beschreibung: Anzahl der zu vergleichenden Bytes beginnend ab dem Puffer-Offset. Der Wert muss größer oder gleich 0 sein. Ausgang OUT Datentyp: INT Beschreibung: Ergebnis des Vergleichs. -1 BUF1 < BUF2 0 BUF1 = BUF2 1 BUF1 > BUF2 2 Die Länge von BUF1 oder der Wert von BUF1_OFF passt nicht. Die Anzahl der zu vergleichenden Bytes (am Eingang CNT angelegt) ist größer als BUF1 - BUF1_OFF. BUF1_OFF muss >= 0 sein. Beispiel BUF1 ist vom Typ STRING mit [Byte1Byte2Byte3Byte4]['123456'] Dabei gilt: Der STRING-Header besteht aus 4 Bytes (Byte1 bis Byte4). '123456' ist der STRING-Inhalt (sechs Bytes). Ist der CNT-Wert >= 11, liefert der Ausgang den Wert 2 (4 Bytes + 6 Bytes = 10 Bytes). 3 Die Länge von BUF2 oder der Wert von BUF2_OFF passt nicht. Die Anzahl der zu vergleichenden Bytes (am Eingang CNT angelegt) ist größer als BUF2 - BUF2_OFF. BUF2_OFF muss >= 0 sein. 12 Wert von CNT außerhalb des Bereichs. 20 Interner Fehler
Fehlerverhalten	Fehlerverhalten Die folgende Tabelle zeigt die Fehler, die bei der Ausführung der Funktion auftreten können, und den von der Funktion im entsprechenden Fehlerfall zurückgegebenen Wert. Fehlerfall Ausgabewert OUT < -1 oder OUT > 1 Fehlercode
Zusätzliche Informationen	EN/ENO-Verhalten Die POE wird nur dann ausgeführt, wenn TRUE am Eingang EN anliegt. Wenn EN = FALSE ist, wird die POE nicht ausgeführt und ENO auf FALSE gesetzt (FU/FB inaktiv). Wenn bei der Ausführung der Funktion einer der unter "Fehlerverhalten" aufgeführten Fehler auftritt, wird ENO auf FALSE gesetzt. Weitere Infos Weitere Informationen finden Sie im Thema "Allgemeine Informationen zur Ausführungssteuerung mit EN/ENO".

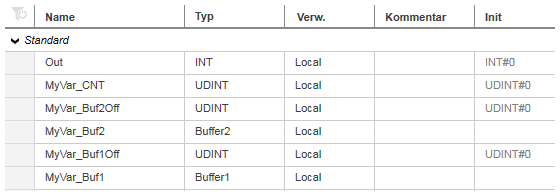

Beispiel	Beispiel in ST Datentyp-Deklaration:    TYPE       Buffer1 : ARRAY[0..3] OF BYTE;    END_TYPE    TYPE       Buffer2 : ARRAY[0..3] OF BYTE;    END_TYPE 'Variablen'-Tabelle mit Deklarationen: Code in ST: Out := MEMORY_COMPARE(MyVar_Buf1, MyVar_Buf1Off, MyVar_Buf2, MyVar_Buf2Off, MyVar_CNT);
