Profinet-Geräteparameter einstellen (Editor 'Schnittstellenliste')

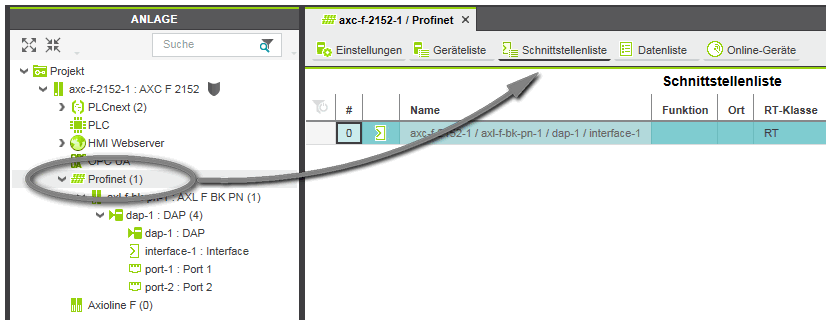

Der Editor 'Schnittstellenliste' ist auf dem 'Profinet'-Knoten der ANLAGE zu finden.
Beispiel:
Dieser Editor ermöglicht den Zugriff auf verschiedene Profinet-Geräteparameter, wie z.B. Definition von 'Funktion' und 'Ort', RT-Klasse, Untersetzung und Monitorfaktor. Einige Parameter, wie z.B. die Update-Zeit oder die Monitorzeit sind schreibgeschützt.
Der Editor ermöglicht das Auslesen von Parameterwerten vom Gerät und das Schreiben von editierbaren Werten auf das Gerät.
Bei Eingabe eines ungültigen Wertes, wird dieser auf dem Gerät nicht angewendet und die Zelle im Editor erhält einen roten Rand. Im Fall eines Compiler-Fehlers (z.B. nach Angabe einer für die aktuelle Konfiguration ungültigen RT-Klasse) wird die gesamte Zeile im Editor rot markiert und es erscheint ein Tooltip mit der Fehlermeldung.
| Weitere Infos
Detaillierte Informationen zu den einzelnen Parametern entnehmen Sie dem Profinet Gerätehandbuch. |

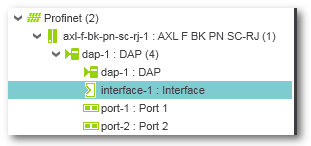

Die Werte im 'Schnittstellenliste'-Editor werden mit den Werten im 'Schnittstellen'-Editor jedes Profinet-Geräts abgeglichen.
Beispiel:
