Dynamik 'Pfad'
Die Dynamik 'Pfad' bewegt das Objekt entlang eines zugeordneten Pfadobjekts auf der Seite in Abhängigkeit vom Wert der numerischen Variablen, die dem HMI-Tag zugeordnet ist, oder dem Auswertungsergebnis des Ausdrucks.
Das Pfadobjekt, dem das Objekt mit der zugeordneten Dynamik folgt, wird in 'Pfad-ID' spezifiziert. Durch Anklicken des Eigenschaftsfelds wird eine Dropdownliste geöffnet, die alle auf der HMI-Seite verfügbaren Pfadobjekte enthält.

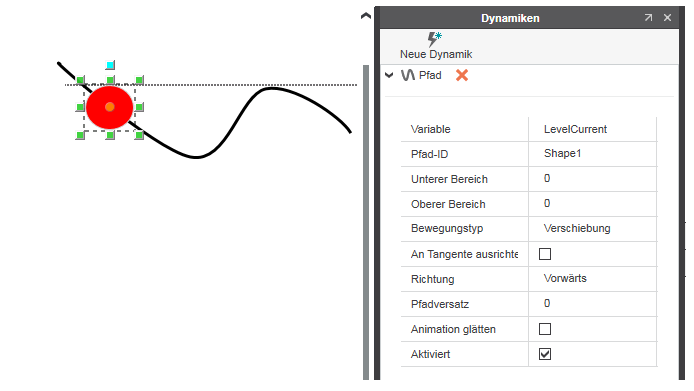

Im folgenden Beispiel folgt das Kreisobjekt dem Pfadobjekt 'Shape1'.
Sie können die Anfangs- und Endposition (unterer und oberer Bereich), den Bewegungstyp (Verschiebung oder Drehung), die Richtung usw. für das Objekt, das sich entlang dem Pfad bewegt, einstellen.
| Hinweis
Objekte, die mit einer 'Pfad'-Dynamik verknüpft sind, können mit einer 'Aktion beim Ziehen'-Aktion verknüpft werden. So kann beispielsweise der Zeiger einer linearen/radialen Messskala bewegt werden. |
