Ereignisse (Aktionen) an Elternelemente weiterleiten
Jedes HMI-Objekt besitzt auf seiner Eigenschaftenseite unter der Kategorie 'Verhalten' das Kontrollkästchen 'Ereignisse weiterleiten'. Über dieses Kontrollkästchen können Sie die einem Objekt zugewiesene Aktion an das übergeordnete Objekt (Elternelement) weiterleiten. Wenn aktiviert, gelten für das übergeordnete Objekt dieselben Aktionsregeln, d. h. die für das Elternelement definierte Aktion wird ebenfalls ausgeführt.
Wenn z.B. für ein Objekt eine Aktion ('Aktion beim Klicken'-Dynamik) konfiguriert ist und das Objekt Teil einer Objektgruppe/eines HMI-Symbols ist, die bzw. das auch eine 'Aktion beim Klicken'-Dynamik besitzt, wird die Aktion der Gruppe/des HMI-Symbols auch ausgeführt.
Beispiel
Das folgende Beispiel zeigt die Funktionsweise der Option 'Ereignisse weiterleiten' für eine Schaltfläche mit einer konfigurierten 'Aktion beim Klicken'-Dynamik. Die Schaltfläche ist Teil einer Objektgruppe bestehend aus der Schaltfläche und einem Rechteck. Die Gruppe besitzt ebenfalls eine 'Aktion beim Klicken'-Dynamik.
Mit dieser Konfiguration werden die Kontrollkästchen 'Option 1' und 'Option 2' aktiviert, wenn der Anwender auf die Schaltfläche 'Weiterleiten' klickt. Klickt der Anwender auf die Objektgruppe, wird nur das Kontrollkästchen 'Option 2' aktiviert. (Ist das 'Ereignisse weiterleiten'-Kontrollkästchen nicht aktiviert, wird beim Klicken auf 'Weiterleiten' nur das Kontrollkästchen 'Option 1' aktiviert.)
Folgende Eigenschaften/Aktionen sind für die Objekte/Objektgruppe konfiguriert:
| Objekt/Objektgruppe | Eigenschaften/Aktion |
|---|---|

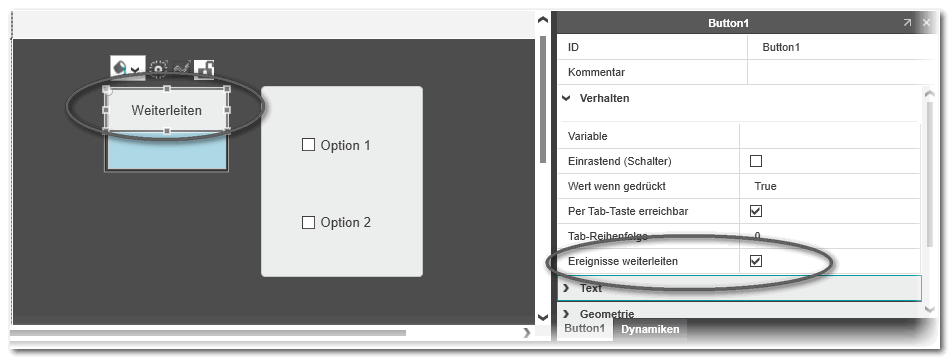

| Schaltfläche 'Weiterleiten' | Kontrollkästchen 'Ereignisse weiterleiten' aktiviert.

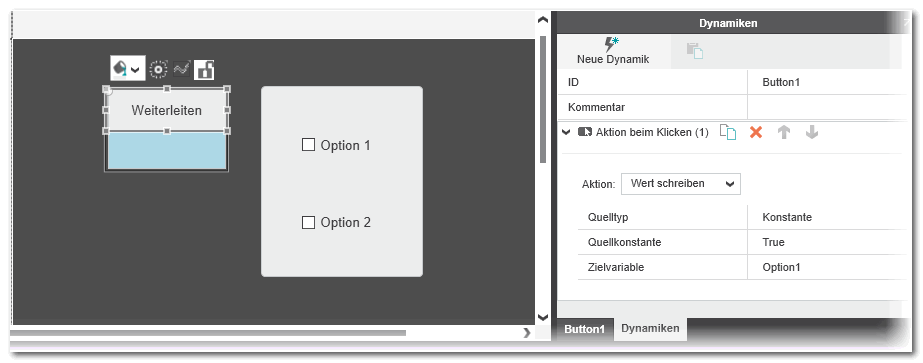

'Aktion beim Klicken'-Dynamik, die 'True' in die Zielvariable 'Option1' ('Option1' = Variable des Kontrollkästchens 'Option 1') schreibt, wenn der Anwender auf die Schaltfläche klickt.
 |

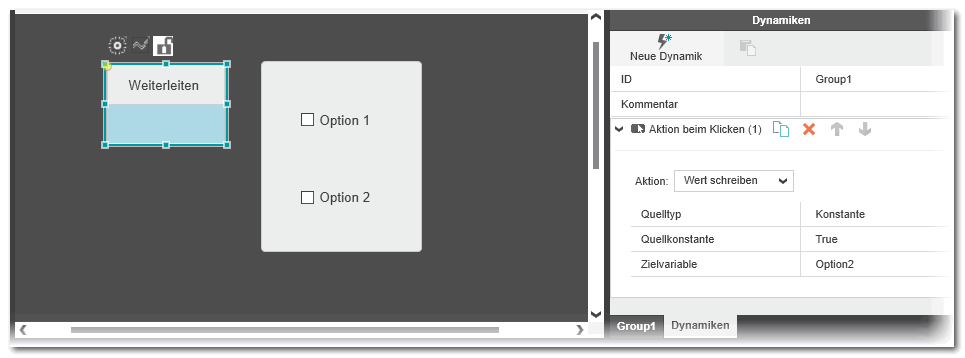

| Objektgruppe | 'Aktion beim Klicken'-Dynamik, die 'True' in die Zielvariable 'Option2' ('Option2' = Variable des Kontrollkästchens 'Option 2') schreibt, wenn der Anwender auf die Objektgruppe klickt.
 |
