Element <onfunctionblock>

Über dieses Element wird die FB-Instanz angegeben, die das Erzeugen der HMI-Symbolinstanz oder Symbolgruppe auf der HMI-Seite oder des Ordners unter dem 'Applikation'-Knoten in der ANLAGE auslöst.

Elternelemente: <group>, <symbol>, <folder>

Attribute:

Attribut Beschreibung Typ / Notwendig

id Eindeutige Kennung für die FB-Instanz, die das Erzeugen der HMI-Symbolinstanz, der Symbolgruppe oder des Ordners auslöst. Die zu erzeugende Symbolinstanz ist im übergeordneten <symbol>-Element definiert, die Symbolgruppe im übergeordneten <group>-Element und der Ordner im übergeordneten <folder>-Element. Typ: Zeichenfolge
Notwendig: ja

name Name der FB-Instanz, die das Erzeugen der Symbolinstanz/Symbolgruppe oder des Ordners auslöst. Typ: Zeichenfolge
Notwendig: nein

unique Gibt an, ob die Symbolinstanz/Symbolgruppe oder der Ordner nur einmal oder so oft erzeugt werden soll, wie die triggernde FB-Instanz vorhanden ist.
Mit dem Wert "true" wird die Symbolinstanz/Symbolgruppe oder der Ordner nur einmal erzeugt, auch wenn die triggernde FB-Instanz mehr als einmal im Projekt vorhanden ist. Typ: true oder false (Default-Wert)
Notwendig: nein

level Definiert, für welche Ebene (Level) der FB-Instanzknoten in der ANLAGE unterhalb des Programminstanzknotens das Erzeugen der Elemente ausgelöst wird. Mit diesem Attribut können Sie das Erstellen der Elemente auf eine bestimmte Knotenebene beschränken.

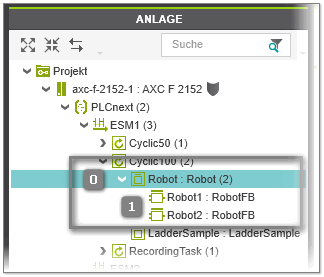

Die Programminstanz (im folgenden Beispiel 'Robot') besitzt den Level 0 (Rootknoten). Die untergeordneten Knoten (im Beispiel die FB-Instanzen 'Robot1' und 'Robot2') besitzen den Level 1 usw.

Beispiel:
Mit der Einstellung level="0" im folgenden Beispiel wird keine Symbolinstanz erzeugt, da 'RobotFB' den Level 1 besitzt. Mit level="1" wird eine Instanz des Symbols 'Robot' erzeugt.

Sie können die Erzeugung auch auf mehrere Ebenen beschränken, indem Sie die Ebenen getrennt durch das "|"-Zeichen angeben. Beispiel:

In diesem Beispiel wird eine Instanz des Symbols 'MySymbol' über die FB-Instanz 'MyFB' mit einem Level von 0, 1 und 3 erzeugt. Typ: Zeichenfolge
Notwendig: nein

Attribut	Beschreibung	Typ / Notwendig
id	Eindeutige Kennung für die FB-Instanz, die das Erzeugen der HMI-Symbolinstanz, der Symbolgruppe oder des Ordners auslöst. Die zu erzeugende Symbolinstanz ist im übergeordneten <symbol>-Element definiert, die Symbolgruppe im übergeordneten <group>-Element und der Ordner im übergeordneten <folder>-Element.	Typ: Zeichenfolge Notwendig: ja
name	Name der FB-Instanz, die das Erzeugen der Symbolinstanz/Symbolgruppe oder des Ordners auslöst.	Typ: Zeichenfolge Notwendig: nein
unique	Gibt an, ob die Symbolinstanz/Symbolgruppe oder der Ordner nur einmal oder so oft erzeugt werden soll, wie die triggernde FB-Instanz vorhanden ist. Mit dem Wert "true" wird die Symbolinstanz/Symbolgruppe oder der Ordner nur einmal erzeugt, auch wenn die triggernde FB-Instanz mehr als einmal im Projekt vorhanden ist.	Typ: true oder false (Default-Wert) Notwendig: nein
level	Definiert, für welche Ebene (Level) der FB-Instanzknoten in der ANLAGE unterhalb des Programminstanzknotens das Erzeugen der Elemente ausgelöst wird. Mit diesem Attribut können Sie das Erstellen der Elemente auf eine bestimmte Knotenebene beschränken. Die Programminstanz (im folgenden Beispiel 'Robot') besitzt den Level 0 (Rootknoten). Die untergeordneten Knoten (im Beispiel die FB-Instanzen 'Robot1' und 'Robot2') besitzen den Level 1 usw. Beispiel: Mit der Einstellung level="0" im folgenden Beispiel wird keine Symbolinstanz erzeugt, da 'RobotFB' den Level 1 besitzt. Mit level="1" wird eine Instanz des Symbols 'Robot' erzeugt. Sie können die Erzeugung auch auf mehrere Ebenen beschränken, indem Sie die Ebenen getrennt durch das "\|"-Zeichen angeben. Beispiel: In diesem Beispiel wird eine Instanz des Symbols 'MySymbol' über die FB-Instanz 'MyFB' mit einem Level von 0, 1 und 3 erzeugt.	Typ: Zeichenfolge Notwendig: nein
