HMI-Support-Dateien hinzufügen
HMI-Support-Dateien (z.B. PDF-Dateien) werden beim Schreiben des Projekt-Image auf die Steuerung im Dateisystem der Steuerung gespeichert (das Projekt-Image enthält u.a. auch die HMI-Daten). Diese Dateien können anschließend aus der HMI-Applikation mit Hilfe der Aktion 'Aktion beim Klicken > Befehl ausführen' geöffnet werden.

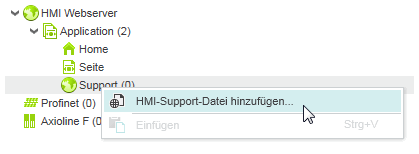

Um eine HMI-Support-Datei zum Projekt hinzuzufügen, rechtsklicken Sie den Knoten 'Support' unterhalb des 'Applikation'-Knotens und wählen aus dem Kontextmenü den Befehl 'HMI-Support-Datei hinzufügen' aus. Wählen Sie anschließend im Öffnen-Dialog die gewünschte Datei aus und klicken auf 'Öffnen'.
| Hinweis
Eine Null-Byte-Support-Datei führt zu einem Compiler-Fehler. Die HMI-Support-Datei muss größer als 0 Byte sein. |
Die Datei erscheint anschließend unterhalb des 'Support'-Knotens. Der Name des Knotens zeigt den Dateinamen (ohne Erweiterung). Wenn Sie den Mauszeiger auf den Knoten setzen, sehen Sie den Dateinamen mit Erweiterung. Sie können den Knoten über das Kontextmenü ausschneiden, kopieren, löschen und umbenennen.
| Weitere Infos
Informationen zur Dynamik 'Aktion beim Klicken' finden Sie im Kapitel "Dynamiken - Referenz". |
