FBs für das Zusammenfassen/Aufspalten von (SAFE)BOOL/BYTE/WORD/DWORD-Datentypen

Hinweis Diese Funktionsbausteine sind nur für sicherheitsbezogene SPSen verfügbar.

Typ	Funktionsbausteine Der Funktionsbaustein ist als Standard-Funktionsbaustein und als sicherheitsbezogener Funktionsbaustein *_S verfügbar. Der sicherheitsbezogene Baustein erwartet an den Formalparametern sicherheitsbezogene Datentypen (SAFE*).

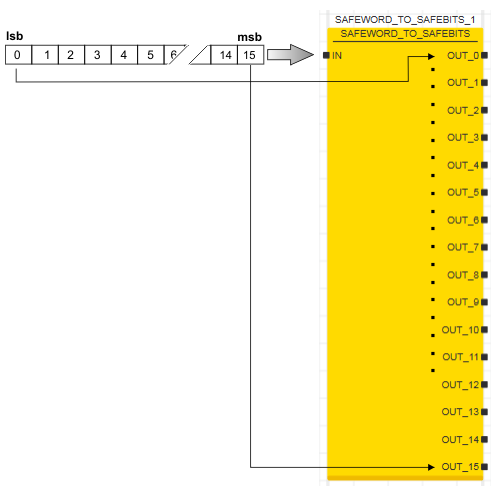

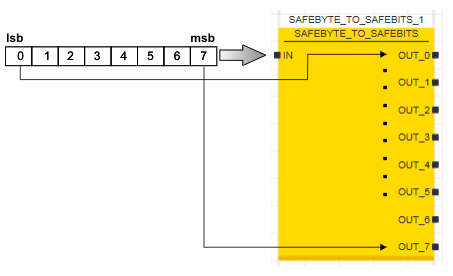

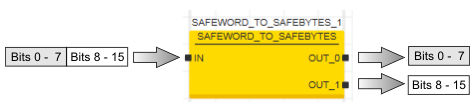

Beschreibung	Die Funktionsbausteine zur Signalzusammenfassung (Assembling-FBs) werden verwendet, um binäre Signale zu Bitgruppen von 8, 16 oder 32 Bits zusammenzufassen. Um auf einzelne Bits (BOOL) in einer Bitgruppe zuzugreifen, muss die Gruppe (BYTE, WORD oder DWORD) erst wieder mit Hilfe der Splitting-Funktionsbausteine (FBs für Signalaufspaltung) aufgespaltet werden. Hintergrund: Um die Lesbarkeit der Sicherheitslogik zu verbessern und Signale gruppenweise verarbeiten zu können, können einzelne binäre Signale (BOOL-Variablen) zu Gruppen kombiniert (zusammengefasst) und anschließend wie ein BYTE-, WORD- oder DWORD-Datentyp behandelt werden.

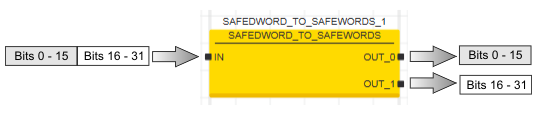

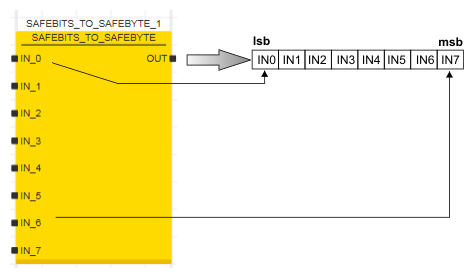

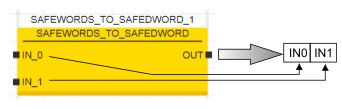

Verfügbare Funktionsbausteine	Funktionsbausteine zur Signalzusammenfassung: SAFEBITS_TO_SAFEBYTE / BITS_TO_BYTE Beschreibung: Fasst acht (SAFE)BOOL-Eingangsvariablen zu einer (SAFE)BYTE-Ausgangsvariablen zusammen. Bitwertigkeit: Das am Eingang IN_0 eingelesene Signal wird als niederwertigstes Bit (lsb) in das Ausgangs-BYTE eingefügt (siehe folgendes Bild). IN_7 wird als höchstwertigstes Bit (msb) behandelt. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEBITS_TO_SAFEWORD / BITS_TO_WORD Beschreibung: Fasst 16 (SAFE)BOOL-Eingangsvariablen zu einer (SAFE)WORD-Ausgangsvariablen zusammen. Bitwertigkeit: Das am Eingang IN_0 eingelesene Signal wird als niederwertigstes Bit (lsb) in das Ausgangs-WORD eingefügt (siehe folgendes Bild). IN_15 wird als höchstwertigstes Bit (msb) behandelt. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEBYTES_TO_SAFEWORD / BYTES_TO_WORD Beschreibung: Fasst zwei (SAFE)BYTE-Eingangsvariablen zu einer (SAFE)WORD-Ausgangsvariablen zusammen. Bitwertigkeit: Das am Eingang IN_0 eingelesene BYTE wird als niederwertigstes BYTE (lsb) in das Ausgangs-WORD eingefügt (siehe folgendes Bild). IN_1 wird als höchstwertigstes BYTE (msb) behandelt. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEWORDS_TO_SAFEDWORD / WORDS_TO_DWORD Beschreibung: Fasst zwei (SAFE)WORD-Eingangsvariablen zu einer (SAFE)DWORD-Ausgangsvariablen zusammen. Bitwertigkeit: Das am Eingang IN_0 eingelesene WORD wird als niederwertigstes Word (lsw) in das Ausgangs-DWORD eingefügt. IN_1 wird als höchstwertigstes WORD (msw) behandelt. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. Funktionsbausteine zur Signalaufspaltung: SAFEBYTE_TO_SAFEBITS / BYTE_TO_BITS Beschreibung: Spaltet eine (SAFE)BYTE-Eingangsvariable in acht (SAFE)BOOL-Ausgangsvariablen auf. Bitwertigkeit: Das niederwertigste Bit (lsb) des Eingangs-BYTE (Bit 0) wird an Ausgang OUT_0 angelegt. Das höchstwertigste Bit (msb) des Eingangs-BYTE wird an OUT_7 angelegt. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEWORD_TO_SAFEBITS / WORD_TO_BITS Beschreibung: Spaltet eine (SAFE)WORD-Eingangsvariable in 16 (SAFE)BOOL-Ausgangsvariablen auf. Bitwertigkeit: Das niederwertigste Bit (lsb) des Eingangs-WORD (Bit 0) wird an Ausgang OUT_0 ausgegeben. Das höchstwertigste Bit (msb) des Eingangs-WORD wird an OUT_15 ausgegeben. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEWORD_TO_SAFEBYTES / WORD_TO_BYTES Beschreibung: Spaltet eine (SAFE)WORD-Eingangsvariable in zwei (SAFE)BYTE-Ausgangsvariablen auf. Bitwertigkeit: Die Bits 0 bis 7 des Eingangs-WORD werden als BYTE-Variable an OUT_0 ausgegeben. Die Bits 8 bis 15 des Eingangs-WORD werden als BYTE-Variable an OUT_1 ausgegeben. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein. SAFEDWORD_TO_SAFEWORDS / DWORD_TO_WORDS Beschreibung: Spaltet eine (SAFE)DWORD-Eingangsvariable in zwei (SAFE)WORD-Ausgangsvariablen auf. Bitwertigkeit: Die Bits 0 bis 15 des Eingangs-DWORD werden als WORD-Variable an OUT_0 ausgegeben. Die Bits 16 bis 31 des Eingangs-DWORD werden als WORD-Variable an OUT_1 ausgegeben. 1 Hinweis Dieselbe Bitzuordnung gilt auch für den entsprechenden Standard-Funktionsbaustein.
