Geräte-/Verbindungsbeschriftungen aus-/einblenden
Gerätebeschriftungen aus-/einblenden
Sie können Gerätebeschriftung ein- oder ausblenden (z.B. Sie können die Gerätebeschriftung (z.B. Profinet-Stationsname, MAC-Adresse, Gerätetyp etc.) für die Gerätesymbole ein- oder ausblenden. Falls eingeblendet, erscheint die Beschriftung im Gerätesymbol wie im folgenden Beispiel (MAC-Adresse des Geräts) gezeigt. Falls diese Information nicht verfügbar ist, wird nichts angezeigt.
Welche Gerätebeschriftung angezeigt wird, stellen Sie unter 'Extras > Optionen' in der Kategorie 'Physikalische Topologie | Allgemein' ein. Alternativ dazu wählen Sie in der Topologie ein Gerät aus und stellen die gewünschte Beschriftung im Untermenü des Kontextmenüpunktes 'Gerätebeschriftung' ein.
Verbindungsbeschriftungen aus-/einblenden

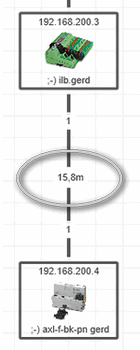

Für die Verbindungen zwischen Netzwerkgeräten lassen sich Verbindungsbeschriftungen (z.B. Medientyp, Verbindungslänge usw.) ein- und ausblenden. Falls eingeblendet, erscheint die Beschriftung in der Mitte der Verbindungslinie wie im folgenden Beispiel (Verbindungslänge) gezeigt. Falls diese Information nicht verfügbar ist, wird ein Fragezeichen angezeigt.
Welche Verbindungsbeschriftung angezeigt wird, stellen Sie unter 'Extras > Optionen' in der Kategorie 'Physikalische Topologie | Allgemein' ein. Alternativ dazu wählen Sie in der Topologie ein Gerät aus und stellen die gewünschte Beschriftung im Untermenü des Kontextmenüpunktes 'Gerätebeschriftung' ein.
