Konfigurationsfehler (PLCN0013): Die Programminstanz gehört zu einer nicht vorhandenen Komponenteninstanz '...' des Typs '...'.

In Ihrem Projekt ist im 'Tasks und Events'-Editor ein nicht-IEC 61131-3-Programm aus einer Bibliothek instanziiert. Diese Programminstanz gehört zu einer Komponenteninstanz, die im 'PLCnext-Komponenten'-Editor der ANLAGE nicht enthalten ist. Komponenteninstanzen werden automatisch erzeugt, wenn ein im Komponententyp enthaltener Programmtyp instanziiert wird oder sie können manuell im 'PLCnext-Komponenten'-Editor angelegt werden.

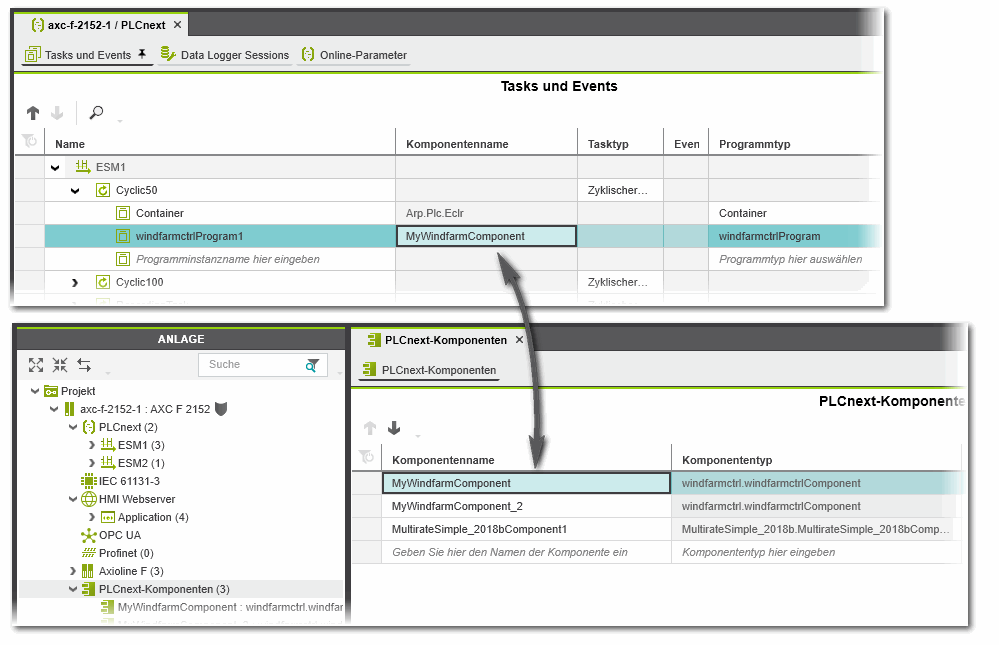

Beispiel: Beziehung zwischen Programminstanz und Komponenteninstanz

Möglicherweise wurde die Komponenteninstanz im 'PLCnext-Komponenten'-Editor umbenannt und passt deshalb nicht mehr zu dem im 'Tasks und Events'-Editor referenzierten 'Komponentenname'.

Abhilfe

  1. Doppelklicken Sie auf die Fehlermeldung, um in den entsprechenden Editor zu springen. Die betroffene Tabellenzeile ist markiert.
  2. Stellen Sie sicher, dass der Name der Komponenteninstanz, der im 'PLCnext-Komponenten'-Editor enthalten ist, zum Komponentenname passt, der für diese Programminstanz im 'Tasks und Events'-Editor ausgewählt ist (siehe Beispiel oben). Das Feld 'Komponentenname' im 'Tasks und Events'-Editor bietet eine Dropdown-Auswahlliste an. in der sie einen instanziierten Komponententyp auswählen können.
