GDS-Portlisten
Bei Steuerungen der PLCnext Technology-Generation können Ports verwendet werden, zusätzlich zu den oder anstelle der ressourceglobalen Variablen. Programme kommunizieren über Ports, das heißt über die Ports können Daten aus Programmen gelesen oder in Programme geschrieben werden.
Ports werden in GDS-Portlisten aufgeführt, nicht in Datenlisten. Diese Ports sind entweder in einer lokalen Programm-POE mit einem der Schlüsselwörter 'IN Port' oder 'OUT Port' deklariert, oder sie sind Teil von instanziierten externen Programmen und werden von diesen übergeben. IN und OUT Ports können einander zugewiesen (zugeordnet) werden.
Damit können Daten zwischen IEC 61131-3-konformen Programmen, die im aktuellen Projekt entwickelt wurden, und nicht-IEC 61131-3-konformen Programmen (die beispielsweise in C++ entwickelt wurden) ausgetauscht werden, die in einem Task instanziiert sind.
Die Eigenschaften dieser Ports können hier nicht bearbeitet werden und es können auch keine neuen Ports angelegt werden. Das Erzeugen von Ports ist in der Variablentabelle von Programm-POEs möglich.
GDS-Portlisten gibt es auf folgenden Knoten in der ANLAGE:- 'PLCnext'-Knoten: enthält alle Ports, die auf der Steuerung verfügbar sind.
- Programminstanz-Knoten: enthält nur die Ports des betreffenden Programms.
Enthält eine Programminstanz auch instanzbezogene I/O-Variablen, gibt es zusätzlich eine Datenliste. Beachten Sie das folgende Beispiel.
Beispiel für eine Programminstanz mit instanzbezogenen I/O-Variablen und PLCnext-Ports.
Aufbau der GDS-Portliste
Eine GDS-Portliste enthält alle Eingangs- und Ausgangsports des Knotens, für den die Liste geöffnet wurde.
Die Rollen können beim Öffnen der GDS-Portliste zugeklappt dargestellt sein, d.h. die Eigenschaften sind nicht sichtbar. Klicken Sie auf das Symbol
der Rolle, die Sie aufklappen möchten. Mit dem Symbol
klappen Sie die Rolle wieder zu.
Die aktuelle Ansicht wird beim Schließen der GDS-Portliste gespeichert. Weitere Informationen finden Sie unter "Details der Variablen/Prozessdaten-Elemente ein-/ausblenden".

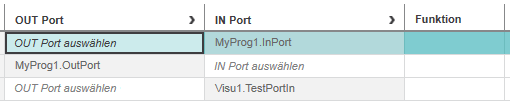

Beispiel:
Was möchten Sie tun?
Ports in der GDS-Portliste zuordnen
