AS-Debug-Befehle

Die folgenden Befehle und Tastenkombinationen stehen zur Verfügung, wenn der AS-Editor im Online-Modus ist:

Schaltfläche Tastaturbefehl Beschreibung

<Strg>+<ALT>+<E> Der Betriebsmodus, der am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins eingestellt ist, wird aktiviert.

<Strg>+<ALT>+<R> Entspricht der Einstellung des Betriebsmodus SFC_AUTO am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.

<Strg>+<ALT>+<H> Entspricht der Einstellung des Betriebsmodus SFC_HALT am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.

<Strg>+<ALT>+<S> Entspricht der Einstellung des Betriebsmodus SFC_STEP am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.

<Strg>+<ALT>+<Umschalt>+<S> Entspricht der Einstellung des Betriebsmodus SFC_FORCED_STEP am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.

<Strg>+<ALT>+<N> Führt den nachfolgenden Schritt im AS-Programm aus. Entspricht dem Anlegen einer steigenden Flanke am Eingang STEP des AS-Funktionsbausteins. Nur aktiv in den Betriebsmodi SFC_STEP oder SFC_FORCED_STEP.
Resultierendes AS-Verhalten:

Im SFC_STEP-Modus: Eine steigende Flanke führt den nachfolgenden Schritt aus, wenn die relevante Bedingung der Transition erfüllt ist.

Im SFC_FORCED_STEP-Modus: Eine steigende Flanke führt den nachfolgenden Schritt unabhängig vom Wert der Transition aus.

<Strg>+<ALT>+<A> Aktiviert den ausgewählten Schritt. Nur möglich im SFC_HALT-Modus.

<Strg>+<ALT>+<D> Deaktiviert den ausgewählten Schritt. Nur möglich im SFC_HALT-Modus.

- Bestätigt und setzt damit einen Fehler zurück, der während der Ausführung der AS-Schrittkette aufgetreten ist (z.B. maximale Schrittzeit überschritten oder Schrittzeit kürzer als minimale Schrittzeit).
Nur möglich im SFC_HALT-Modus.
Anklicken dieses Symbols beendet den SFC_HALT-Modus und setzt die Ausführung mit dem zuvor aktiven Betriebsmodus fort.
Entspricht dem Anlegen des Werts TRUE am Eingang ACKNOWLEGDE_ERROR des AS-Funktionsbausteins.

Schaltfläche	Tastaturbefehl	Beschreibung
	<Strg>+<ALT>+<E>	Der Betriebsmodus, der am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins eingestellt ist, wird aktiviert.
	<Strg>+<ALT>+<R>	Entspricht der Einstellung des Betriebsmodus SFC_AUTO am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.
	<Strg>+<ALT>+<H>	Entspricht der Einstellung des Betriebsmodus SFC_HALT am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.
	<Strg>+<ALT>+<S>	Entspricht der Einstellung des Betriebsmodus SFC_STEP am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.
	<Strg>+<ALT>+<Umschalt>+<S>	Entspricht der Einstellung des Betriebsmodus SFC_FORCED_STEP am Eingang PRESET_OPERATING_MODE des AS-Funktionsbausteins.
	<Strg>+<ALT>+<N>	Führt den nachfolgenden Schritt im AS-Programm aus. Entspricht dem Anlegen einer steigenden Flanke am Eingang STEP des AS-Funktionsbausteins. Nur aktiv in den Betriebsmodi SFC_STEP oder SFC_FORCED_STEP. Resultierendes AS-Verhalten: Im SFC_STEP-Modus: Eine steigende Flanke führt den nachfolgenden Schritt aus, wenn die relevante Bedingung der Transition erfüllt ist. Im SFC_FORCED_STEP-Modus: Eine steigende Flanke führt den nachfolgenden Schritt unabhängig vom Wert der Transition aus.
	<Strg>+<ALT>+<A>	Aktiviert den ausgewählten Schritt. Nur möglich im SFC_HALT-Modus.
	<Strg>+<ALT>+<D>	Deaktiviert den ausgewählten Schritt. Nur möglich im SFC_HALT-Modus.
	-	Bestätigt und setzt damit einen Fehler zurück, der während der Ausführung der AS-Schrittkette aufgetreten ist (z.B. maximale Schrittzeit überschritten oder Schrittzeit kürzer als minimale Schrittzeit). Nur möglich im SFC_HALT-Modus. Anklicken dieses Symbols beendet den SFC_HALT-Modus und setzt die Ausführung mit dem zuvor aktiven Betriebsmodus fort. Entspricht dem Anlegen des Werts TRUE am Eingang ACKNOWLEGDE_ERROR des AS-Funktionsbausteins.

In Online-Arbeitsblättern und im WATCHES-Fenster ist der Aufzählungsdatentyp SFC_OPERATION_MODE mit den Betriebsmodi als Elemente verfügbar. Dies gilt gleichermaßen für Variablen des Datentyps SFC_OPERATION_MODE und für die Formalparameter PRESET_OPERATING_MODE des AS-FB selbst.

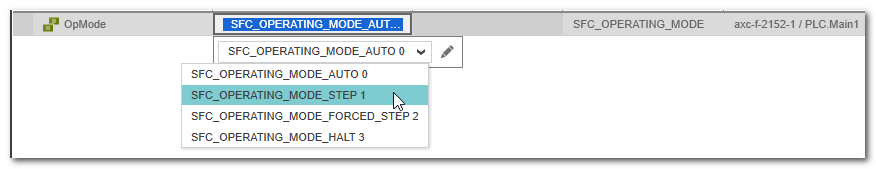

Im folgenden Beispiel ist die Variable OpMode (angeschlossen am Eingang PRESET_OPERATING_MODE) in das WATCHES-Fenster eingefügt, wo die möglichen Werte von SFC_OPERATION_MODE in einer Dropdown-Liste ausgewählt werden können.
