TON / TON_S, TON_LTIME

Typ Funktionsbaustein
Der Funktionsbaustein ist als Standard-Funktionsbaustein TON und als sicherheitsbezogener Funktionsbaustein TON_S verfügbar. Der sicherheitsbezogene Baustein erwartet an den Formalparametern sicherheitsbezogene Datentypen (SAFE*). Für den Datentyp LTIME existiert kein sicherheitsbezogener FB.

Beschreibung Die Funktionsbausteine realisieren einen Zeitgeber für das verzögerte Einschalten. Wenn der Eingang IN von FALSE auf TRUE wechselt, wird der Ausgang Q nach Ablauf der Ausschaltverzögerungszeit auf TRUE gesetzt. Wenn der Eingang IN = FALSE, ist Q = FALSE und am Ausgang ET liegt 0 an.
Wenn IN von FALSE nach TRUE wechselt, wird das Einschalten um die am Eingang PT angelegte Zeitspanne verzögert. Nach Ablauf des Zeitintervalls PT wechselt Ausgang Q nach FALSE. Der Ausgang ET zeigt die bereits abgelaufene Zeit an.

Hinweise

Der Eingang IN und der Ausgang Q können negiert werden.
Hinweis: Formalparameter können im sicherheitsbezogenen Code (SNKOP) nicht negiert werden.

Funktionsbausteine müssen instanziiert werden. Der FB-Instanzname muss in der 'Variablen'-Tabelle der POE deklariert werden, in welcher der FB verwendet werden soll. Der Instanzname muss innerhalb der POE eindeutig sein.

Parameter Eingänge
IN

Datentyp: (SAFE)BOOL

Beschreibung: Bei einer steigenden Flanke wird die Einschaltverzögerung gestartet.

PT

Datentyp: TON / TON_S: (SAFE)TIME
TON_LTIME: LTIME

Beschreibung: Voreingestelltes Zeitintervall für die Verzögerung. Der Zeitwert muss positiv sein.

Ausgänge
Q

Datentyp: (SAFE)BOOL

Beschreibung: TRUE, wenn IN = TRUE und ET >= PT.
FALSE, wenn IN = FALSE oder ET < PT.

ET

Datentyp: TON / TON_S: (SAFE)TIME
TON_LTIME: LTIME

Beschreibung: Verstrichenes Zeitintervall.

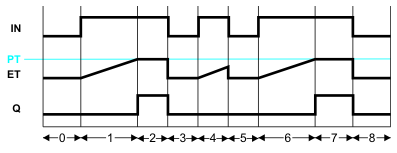

Zeitdiagramm Zeitdiagramm

0 Der Eingang IN ist FALSE. Dadurch wird Q ebenfalls auf FALSE gesetzt.

1 IN wechselt von FALSE auf TRUE. Die Messung der abgelaufenen Zeit ET wird gestartet.

2 Nach Ablauf der Verzögerungszeit PT (ET = PT), wird Q auf TRUE gesetzt.

3 IN wechselt von TRUE auf FALSE. Q wird sofort auf FALSE gesetzt.

4 IN wechselt von FALSE auf TRUE. Die Messung der abgelaufenen Zeit ET wird erneut gestartet.

5 IN wechselt vor Ablauf von PT zurück auf FALSE. Q bleibt FALSE.

6 IN wechselt von FALSE auf TRUE. Die Messung der abgelaufenen Zeit ET wird erneut gestartet.

7 Nach Ablauf der Verzögerungszeit PT (ET = PT), wird Q auf TRUE gesetzt.

8 IN wechselt von TRUE auf FALSE. Q wird sofort auf FALSE gesetzt.
