Weitere Signalablauf-Diagramme

Beachten Sie bitte, dass temporäre Zwischenzustände nicht in den Signalablauf-Diagrammen dargestellt sind. In diesen Diagrammen werden nur typische Signalkombinationen der Eingangssignale dargestellt. Weitere Signalkombinationen sind möglich.

Die signifikantesten Bereiche innerhalb der Signalablauf-Diagramme sind farblich unterlegt.

Weitere Infos
Beachten Sie bitte auch das Diagramm in der Übersicht zu diesem Funktionsbaustein.

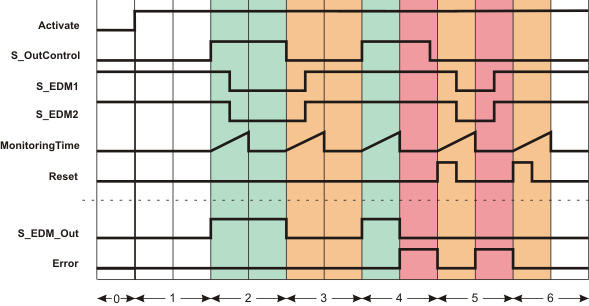

Schützüberwachung, keine Anlaufsperre nach Start der Sicherheitssteuerung/Bausteinaktivierung (S_StartReset = SAFETRUE)

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Da S_StartReset = SAFETRUE eingestellt ist, ist nach der Bausteinaktivierung keine Anlaufsperre aktiv. Ausgang S_EDM_Out ist SAFEFALSE, da Eingang S_OutControl = SAFEFALSE ist.

2 Ausgang S_EDM_Out = SAFETRUE durch ein SAFETRUE an S_OutControl und an S_EDM1 und S_EDM2 (Grundzustand der angeschlossenen Schütze).
Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 auf SAFEFALSE (Schaltzustand der angeschlossenen Schütze).
Ausgang S_EDM_Out bleibt SAFETRUE, solange Eingang S_OutControl = SAFETRUE ist.

3 Ausgang S_EDM_Out = SAFEFALSE durch ein SAFEFALSE an S_OutControl. Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 auf SAFETRUE (Grundzustand der angeschlossenen Schütze).

4 Ausgang S_EDM_Out = SAFETRUE durch ein SAFETRUE an S_OutControl und an S_EDM1 und S_EDM2 (Grundzustand der angeschlossenen Schütze). Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 fälschlicherweise nicht auf SAFEFALSE (fehlerhafter Zustand).
Nach Ablauf der Überwachungszeit MonitoringTime wird Error = TRUE und S_EDM_Out = SAFEFALSE.

5 Mit der Flanke FALSE > TRUE an Eingang Reset wird die Fehlermeldung rückgesetzt und die Überwachungszeit MonitoringTime der beiden Eingänge S_EDM1 und S_EDM2 gestartet. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 fälschlicherweise auf SAFEFALSE.
Nach Ablauf der Überwachungszeit MonitoringTime wird Error = TRUE und S_EDM_Out bleibt SAFEFALSE, weil mit S_OutControl = SAFEFALSE der Grundzustand der angeschlossenen Schütze vor Ablauf der Überwachungszeit erwartet wird.

6 Mit der Flanke FALSE > TRUE an Eingang Reset wird die Fehlermeldung rückgesetzt und die Überwachungszeit MonitoringTime der beiden Eingänge S_EDM1 und S_EDM2 gestartet. Die Überwachungszeit läuft ergebnislos ab, da die Eingänge S_EDM1 und S_EDM2 beide SAFETRUE sind.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Da S_StartReset = SAFETRUE eingestellt ist, ist nach der Bausteinaktivierung keine Anlaufsperre aktiv. Ausgang S_EDM_Out ist SAFEFALSE, da Eingang S_OutControl = SAFEFALSE ist.
2	Ausgang S_EDM_Out = SAFETRUE durch ein SAFETRUE an S_OutControl und an S_EDM1 und S_EDM2 (Grundzustand der angeschlossenen Schütze). Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 auf SAFEFALSE (Schaltzustand der angeschlossenen Schütze). Ausgang S_EDM_Out bleibt SAFETRUE, solange Eingang S_OutControl = SAFETRUE ist.
3	Ausgang S_EDM_Out = SAFEFALSE durch ein SAFEFALSE an S_OutControl. Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 auf SAFETRUE (Grundzustand der angeschlossenen Schütze).
4	Ausgang S_EDM_Out = SAFETRUE durch ein SAFETRUE an S_OutControl und an S_EDM1 und S_EDM2 (Grundzustand der angeschlossenen Schütze). Mit dem Zustandswechsel an S_EDM_Out startet die Überwachungszeit MonitoringTime. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 fälschlicherweise nicht auf SAFEFALSE (fehlerhafter Zustand). Nach Ablauf der Überwachungszeit MonitoringTime wird Error = TRUE und S_EDM_Out = SAFEFALSE.
5	Mit der Flanke FALSE > TRUE an Eingang Reset wird die Fehlermeldung rückgesetzt und die Überwachungszeit MonitoringTime der beiden Eingänge S_EDM1 und S_EDM2 gestartet. Während der Überwachungszeit wechseln S_EDM1 und S_EDM2 fälschlicherweise auf SAFEFALSE. Nach Ablauf der Überwachungszeit MonitoringTime wird Error = TRUE und S_EDM_Out bleibt SAFEFALSE, weil mit S_OutControl = SAFEFALSE der Grundzustand der angeschlossenen Schütze vor Ablauf der Überwachungszeit erwartet wird.
6	Mit der Flanke FALSE > TRUE an Eingang Reset wird die Fehlermeldung rückgesetzt und die Überwachungszeit MonitoringTime der beiden Eingänge S_EDM1 und S_EDM2 gestartet. Die Überwachungszeit läuft ergebnislos ab, da die Eingänge S_EDM1 und S_EDM2 beide SAFETRUE sind.
