UDT-Member Prozessdaten-Elementen zuordnen
Die Zuordnung von Elementen und Member benutzerdefinierter Datentypen (ARRAYs und STRUCTs) zu Prozessdatenelementen (I/O-Klemmen) in einer Datenliste erfolgt über den Editor 'Member-Zuordnungen'. Der Editor ist ein Subeditor des 'Datenliste'-Editors. Sie öffnen den Editor, indem Sie auf die Schaltfläche
in der Symbolleiste der Datenliste klicken oder in der Datenliste den Kontextmenüpunkt 'Member-Zuordnungen anzeigen' auswählen.
| Hinweis
Der Editor 'Member-Zuordnungen' ist nur für 'Datenliste'-Editoren mit der führenden Rolle 'Variable' verfügbar (d.h. die Spalte 'Variablen' ist die erste Spalte in der Datenliste). |

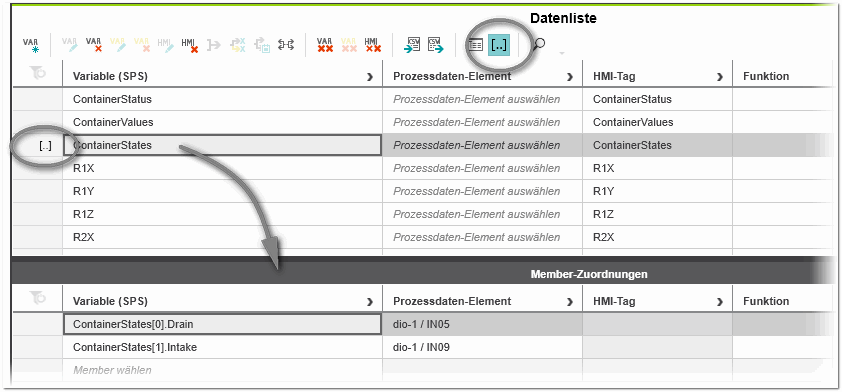

Der Editor verhält sich wie der 'Datenliste'-Editor. Die Zuordnung eines UDT-Elements zu einem Prozessdatenelement erfolgt durch Auswahl eines Elements des UDT in der Zelle 'Member wählen' und anschließender Auswahl eines Prozessdatenelements in der Spalte 'Prozessdaten-Element'. Wenn mindestens eine Member-Zuordnung für den UDT vorhanden ist, wird dies durch das Zeichen "[...]" in der Variablenzeile im Editor 'Datenliste' angezeigt (wie im folgenden Beispiel dargestellt).
Der Subeditor verfügt über ein Kontextmenü mit Befehlen, mit denen Sie den Inhalt bearbeiten können. Die Befehle funktionieren genauso wie im 'Datenliste'-Editor.
| Hinweis
Durch das Aufheben von Zuordnungen im Subeditor werden nicht verbundene Elemente und Member nicht automatisch aus dem Editor gelöscht. Sie müssen diese manuell löschen. |
