Alarming

Sie können mit PLCnext Engineer ein Alarmsystem konfigurieren. Das Alarmsystem stellt ein Werkzeug zur Verfügung, mit dem der Bediener über Alarme, die in einer Alarmquelle (z.B. Protokoll, Anwendungsprogramm, PLCnext-Komponente) aufgetreten sind, informiert wird.

Mittels Alarme können Warnmeldungen angezeigt werden, die den Bediener über fehlerhafte oder anormale Bedingungen, Abweichungen oder Zustandswechsel in einer Alarmquelle informieren, da diese Probleme verursachen können und eine Reaktion seitens des Bedieners erfordern. Sobald beispielsweise der Wert einer Variablen einen Schwellwert überschreitet oder das Bitmuster eines digitalen Signals einem voreingestellten Bitmuster entspricht, wird ein Alarm aktiv. Dieser Alarm wird dann dem Bediener während des Betriebs angezeigt, um auf ein Problem hinzuweisen.

Dieses Thema enthält die folgenden Abschnitte:

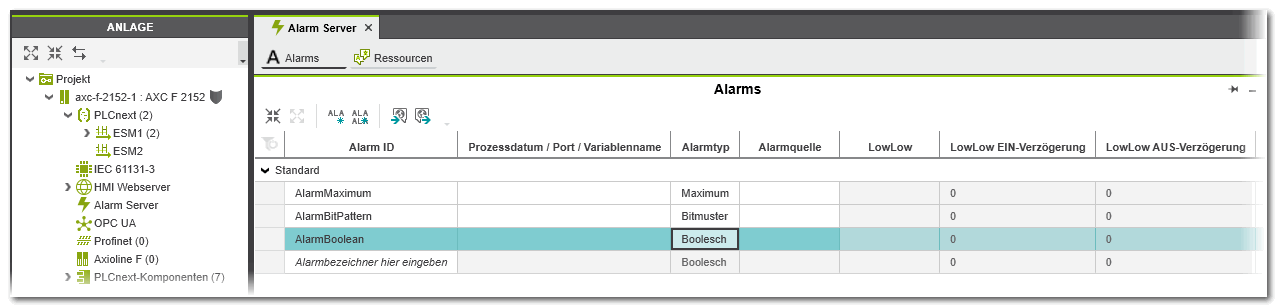

Editor 'Alarme'

Das Definieren der Alarme, die Auswahl der zu überwachenden Signale und das Konfigurieren der grundlegenden Alarmeigenschaften sind im Editor 'Alarm-Server | Alarme' vorzunehmen. Sie öffnen diesen Editor über den 'Alarm-Server'-Knoten in der ANLAGE.

Alarmeigenschaften

Für jeden Alarm können die folgenden Eigenschaften im Editor 'Alarme' konfiguriert werden:

Eigenschaft Beschreibung

Alarm ID Eindeutiger Name des Alarms in der Steuerung zur Identifikation des Alarms (darf keine Leerzeichen oder Sonderzeichen enthalten).

Prozessdatum / Port / Variablenname Obligatorischer skalarer Datenwert. Wird zur Erkennung einer Alarmbedingung verwendet. Der Wert muss im Format <PLCnext-Komponente>/<Elementname> eingegeben werden.
Beispiele:

Prozessdatum = DynamicPortsComponent1/DynamicPortsProgram1.outside_movement

Port = Arp.Io.AxlC/0.IN00

Variable = Arp.Plc.Eclr/PartCounter

Ein Alarm wird erzeugt, wenn der überwachte Wert den eingestellten Grenzwert überschreitet. Wenn z. B. für einen Integerwert der Alarmtyp 'Außerhalb des zulässigen Bereichs' eingestellt ist und der 'HighHigh'-Wert auf 100 gesetzt ist, wird der Alarm erzeugt, wenn der Wert 101 oder größer ist.

Alarmtyp Alarmtyp des Alarms. Je nach ausgewähltem Alarmtyp sind verschiedene Alarmeigenschaften schreibgeschützt.
Folgende Alarmtypen können eingestellt werden:

'Bitmuster'
Der Alarm wird erzeugt, wenn das Muster des unter 'Prozessdatum / Port / Variablenname' eingegebenen digitalen Signals mit der Bitmaske des in der Spalte 'Wert' eingegebenen Alarmstatuswerts übereinstimmt. Jedes Bit der Bitmaske wird mit dem digitalen Signalwert verglichen. Für den Alarmtyp muss das/der 'Prozessdatum / Port / Variablenname' vom Datentyp ANY_BIT (BOOL, BYTE, WORD, DWORD, LWORD) sein.

'Boolesch'
Digitaler Alarm zur Überwachung von digitalen Prozesswerten. Der Alarm wird auf Grundlage des Alarmstatuswerts (Spalte 'Wert'; siehe unten) erzeugt. Der Alarmstatuswert wird mit dem überwachten Datenwert verglichen. Der Alarm wird ausgelöst, wenn der Vergleich der beiden Werte TRUE ist.

'Maximum'
Analoger Alarm (Pegelalarm) zur Überwachung von analogen Prozesswerten. Der analoge Prozesswert wird mit dem 'HighHigh'-Limit verglichen. Der Alarm wird ausgelöst, wenn der Wert den 'HighHigh'-Wert überschreitet. Der Alarm bleibt solange aktiv, bis der Wert unter das 'HighHigh'-Limit fällt.
Es kann zusätzlich eine Verzögerungszeit ('HighHigh EIN-Verzögerung' / 'HighHigh AUS-Verzögerung') eingestellt werden (siehe unten stehende Beschreibungen).

'Minimum'
Analoger Alarm (Pegelalarm) zur Überwachung von analogen Prozesswerten. Der analoge Prozesswert wird mit dem 'LowLow'-Limit verglichen. Der Alarm wird ausgelöst, wenn der Wert den 'LowLow'-Wert unterschreitet. Der Alarm bleibt solange aktiv, bis der Wert das 'LowLow'-Limit überschreitet.
Es kann zusätzlich eine Verzögerungszeit ('LowLow EIN-Verzögerung' / 'LowLow AUS-Verzögerung') eingestellt werden (siehe unten stehende Beschreibungen).

'Außerhalb des zulässigen Bereichs'
Der Grenzwertalarm wird erzeugt, wenn der überwachte Wert unter einen eingestellten 'Low'- oder 'LowLow'-Grenzwert fällt oder einen konfigurierten 'High'- oder 'HighHigh'-Wert überschreitet.

Alarmquelle Name des Moduls, das den Alarm ausgelöst hat (z.B. Protokoll, SPS-Programm, PLCnext-Komponente).

LowLow Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts kleiner oder gleich dem 'LowLow'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.

LowLow EIN-Verzögerung EIN-Verzögerungszeit in Sekunden. Gültig für den 'LowLow'-Alarm.
Wenn eingestellt, wird der Alarm erst dann ausgelöst, wenn der überwachte Datenwert für die Dauer der Verzögerungszeit über dem Alarmschwellwert ('LowLow'-Limit) liegt.
Mit der Verzögerungszeit können Sie unnötige Meldungen für den Bediener unterdrücken, wenn der überwachte Wert vorübergehend den Alarmgrenzwert überschreitet.

LowLow AUS-Verzögerung AUS-Verzögerungszeit in Sekunden. Gültig für den 'LowLow'-Alarm.
Wenn eingestellt, bleibt der Alarm aktiv, auch wenn der überwachte Datenwert unter den Alarmschwellwert ('LowLow'-Limit) fällt. Der Alarm wird erst dann zurückgesetzt (gelöscht), wenn der überwachte Datenwert für die Dauer der Verzögerungszeit kleiner als der Alarmgrenzwert ist.

Low Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts kleiner oder gleich dem 'Low'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.

Low EIN-Verzögerung EIN-Verzögerungszeit in Sekunden. Gültig für den 'Low'-Alarm.
Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.

Low AUS-Verzögerung AUS-Verzögerungszeit in Sekunden. Gültig für den 'Low'-Alarm.
Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.

High Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts größer oder gleich dem 'High'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.

High EIN-Verzögerung EIN-Verzögerungszeit in Sekunden. Gültig für den 'High'-Alarm.
Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.

High AUS-Verzögerung AUS-Verzögerungszeit in Sekunden. Gültig für den 'High'-Alarm.
Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.

HighHigh Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts größer oder gleich dem 'HighHigh'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.

HighHigh EIN-Verzögerung EIN-Verzögerungszeit in Sekunden. Gültig für den 'HighHigh'-Alarm.
Siehe oben stehende Beschreibung der 'Low EIN-Verzögerung'-Zeit.

HighHigh AUS-Verzögerung AUS-Verzögerungszeit in Sekunden. Gültig für den 'HighHigh'-Alarm.
Siehe oben stehende Beschreibung der 'Low AUS-Verzögerung'-Zeit.

Wert Kann nur für die Alarmtypen 'Bitmuster' und 'Boolesch' (siehe oben) angegeben werden.
Für den Alarmtyp 'Boolesch' muss ein boolesche Variable (dient als Sollwert für den Alarm) oder ein boolescher Aufzählungswert eingegeben werden (zulässige Werte: TRUE, BOOL#1, BOOL#TRUE, FALSE, BOOL#0, BOOL#FALSE). Der 'Prozessdatum / Port / Variablenname'-Wert wird mit dem eingegebenen 'Wert' verglichen. Der Alarm wird ausgelöst, wenn der Wert der überwachten digitalen Variablen und der Wert der booleschen Variablen bzw. des Aufzählungswerts identisch sind.
Für den Alarmtyp 'Bitmuster' geben Sie eine Bitmaske ein. Die Bitmaske wird mit der Bitmaske des überwachten digitalen Signals verglichen. Der Alarm wird ausgelöst, wenn der Vergleich der beiden Bitmasken TRUE ist.

Wert EINVerzögerung EIN-Verzögerungszeit in Sekunden. Gültig für den Alarmtyp 'Außerhalb des zulässigen Bereichs'.
Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.

Wert AUSVerzögerung AUS-Verzögerungszeit in Sekunden. Gültig für den Alarmtyp 'Außerhalb des zulässigen Bereichs'.
Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.

Priorität Alarmpriorität zur Anzeige der Dringlichkeit des Alarms. Der Wert 1 bedeutet niedrigste Alarmpriorität (Informationsalarm), der Wert 1000 bedeutet höchste Priorität (fataler Fehler).
Ein Schweregrad von 1 bedeutet in der Regel, dass es sich um ein Ereignis mit Informationscharakter handelt. Ein Wert von 1000 würde auf ein fatales Ereignis hinweisen, das möglicherweise zum Verlust von Menschenleben führen könnte.

Meldung Beschreibung des Alarmereignisses. Wird in der HMI-Applikation angezeigt, wenn der Alarm aktiv ist. Die Beschreibung kann im Editor 'Alarm-Server | Ressourcen' in andere Sprachen übersetzt werden.
Sie hierzu das Thema "Alarmmeldungen und -beschreibungen lokalisieren".

Beschreibung Kurzbeschreibung der Alarmbedingung. Wird in der HMI-Applikation angezeigt, wenn der Alarm aktiv ist. Die Beschreibung kann im Editor 'Alarm-Server | Ressourcen' in andere Sprachen übersetzt werden.
Sie hierzu das Thema "Alarmmeldungen und -beschreibungen lokalisieren".

Zugriffsrechte Konfiguration der Aktion(en), die vom Bediener durchgeführt werden müssen, wenn ein Alarm aktiv ist.
Folgenden Aktionen können konfiguriert werden:

'Quittierung erforderlich'
Standardmäßig immer aktiviert. Kann nicht deaktiviert werden.
Der Bediener muss den Alarm quittieren, um den Alarm auf den Zustand 'Quittiert' (Acknowledged) zu setzen. Quittiert bedeutet, der Alarm wurde dem Bediener angezeigt, d.h. der Bediener hat den Alarm gesehen.

'Bestätigung erforderlich'
Der Bediener muss den Alarm bestätigen, um den Alarm auf den Zustand 'Bestätigt' (Confirmed) zu setzen. Bestätigt bedeutet, der Bediener hat das Problem, das zur Auslösung des Alarms führte, gelöst.

'Unterdrückung erlaubt'
Der Alarm kann unterdrückt werden. Unterdrückt bedeutet, der Alarm wird dem Bediener nicht angezeigt, er ist aber weiterhin im System aktiv.

Unterdrückung Nur einstellbar für die Aktion 'Unterdrückung erlaubt' (siehe oben stehende Beschreibung).
Bedingung auf Basis eines Prozesswerts (Variable, Port oder Prozessdatum) vom Typ Boolesch, die den Alarm unterdrückt und der Alarm damit für den Bediener nicht sichtbar ist.
Der Alarm ist aber weiterhin aktiv. Der Alarm wird nur zusätzlich auf den Status 'Unterdrückt' (Suppressed) gesetzt, damit der Client den Alarm nicht anzeigt bzw. in anderer Form anzeigt.

Aktiviert Wenn aktiviert, erfolgt eine Alarmauswertung (wird standardmäßig durchgeführt), d.h. der 'Prozessdatum / Port / Variablenname'-Wert wird auf eine abnormale Bedingung überwacht. Wenn deaktiviert, ist der Alarm nicht Teil der Alarmkonfigurationsdatei.

Eigenschaft	Beschreibung
Alarm ID	Eindeutiger Name des Alarms in der Steuerung zur Identifikation des Alarms (darf keine Leerzeichen oder Sonderzeichen enthalten).
Prozessdatum / Port / Variablenname	Obligatorischer skalarer Datenwert. Wird zur Erkennung einer Alarmbedingung verwendet. Der Wert muss im Format <PLCnext-Komponente>/<Elementname> eingegeben werden. Beispiele: Prozessdatum = DynamicPortsComponent1/DynamicPortsProgram1.outside_movement Port = Arp.Io.AxlC/0.IN00 Variable = Arp.Plc.Eclr/PartCounter Ein Alarm wird erzeugt, wenn der überwachte Wert den eingestellten Grenzwert überschreitet. Wenn z. B. für einen Integerwert der Alarmtyp 'Außerhalb des zulässigen Bereichs' eingestellt ist und der 'HighHigh'-Wert auf 100 gesetzt ist, wird der Alarm erzeugt, wenn der Wert 101 oder größer ist.
Alarmtyp	Alarmtyp des Alarms. Je nach ausgewähltem Alarmtyp sind verschiedene Alarmeigenschaften schreibgeschützt. Folgende Alarmtypen können eingestellt werden: 'Bitmuster' Der Alarm wird erzeugt, wenn das Muster des unter 'Prozessdatum / Port / Variablenname' eingegebenen digitalen Signals mit der Bitmaske des in der Spalte 'Wert' eingegebenen Alarmstatuswerts übereinstimmt. Jedes Bit der Bitmaske wird mit dem digitalen Signalwert verglichen. Für den Alarmtyp muss das/der 'Prozessdatum / Port / Variablenname' vom Datentyp ANY_BIT (BOOL, BYTE, WORD, DWORD, LWORD) sein. 'Boolesch' Digitaler Alarm zur Überwachung von digitalen Prozesswerten. Der Alarm wird auf Grundlage des Alarmstatuswerts (Spalte 'Wert'; siehe unten) erzeugt. Der Alarmstatuswert wird mit dem überwachten Datenwert verglichen. Der Alarm wird ausgelöst, wenn der Vergleich der beiden Werte TRUE ist. 'Maximum' Analoger Alarm (Pegelalarm) zur Überwachung von analogen Prozesswerten. Der analoge Prozesswert wird mit dem 'HighHigh'-Limit verglichen. Der Alarm wird ausgelöst, wenn der Wert den 'HighHigh'-Wert überschreitet. Der Alarm bleibt solange aktiv, bis der Wert unter das 'HighHigh'-Limit fällt. Es kann zusätzlich eine Verzögerungszeit ('HighHigh EIN-Verzögerung' / 'HighHigh AUS-Verzögerung') eingestellt werden (siehe unten stehende Beschreibungen). 'Minimum' Analoger Alarm (Pegelalarm) zur Überwachung von analogen Prozesswerten. Der analoge Prozesswert wird mit dem 'LowLow'-Limit verglichen. Der Alarm wird ausgelöst, wenn der Wert den 'LowLow'-Wert unterschreitet. Der Alarm bleibt solange aktiv, bis der Wert das 'LowLow'-Limit überschreitet. Es kann zusätzlich eine Verzögerungszeit ('LowLow EIN-Verzögerung' / 'LowLow AUS-Verzögerung') eingestellt werden (siehe unten stehende Beschreibungen). 'Außerhalb des zulässigen Bereichs' Der Grenzwertalarm wird erzeugt, wenn der überwachte Wert unter einen eingestellten 'Low'- oder 'LowLow'-Grenzwert fällt oder einen konfigurierten 'High'- oder 'HighHigh'-Wert überschreitet.
Alarmquelle	Name des Moduls, das den Alarm ausgelöst hat (z.B. Protokoll, SPS-Programm, PLCnext-Komponente).
LowLow	Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts kleiner oder gleich dem 'LowLow'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.
LowLow EIN-Verzögerung	EIN-Verzögerungszeit in Sekunden. Gültig für den 'LowLow'-Alarm. Wenn eingestellt, wird der Alarm erst dann ausgelöst, wenn der überwachte Datenwert für die Dauer der Verzögerungszeit über dem Alarmschwellwert ('LowLow'-Limit) liegt. Mit der Verzögerungszeit können Sie unnötige Meldungen für den Bediener unterdrücken, wenn der überwachte Wert vorübergehend den Alarmgrenzwert überschreitet.
LowLow AUS-Verzögerung	AUS-Verzögerungszeit in Sekunden. Gültig für den 'LowLow'-Alarm. Wenn eingestellt, bleibt der Alarm aktiv, auch wenn der überwachte Datenwert unter den Alarmschwellwert ('LowLow'-Limit) fällt. Der Alarm wird erst dann zurückgesetzt (gelöscht), wenn der überwachte Datenwert für die Dauer der Verzögerungszeit kleiner als der Alarmgrenzwert ist.
Low	Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts kleiner oder gleich dem 'Low'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.
Low EIN-Verzögerung	EIN-Verzögerungszeit in Sekunden. Gültig für den 'Low'-Alarm. Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.
Low AUS-Verzögerung	AUS-Verzögerungszeit in Sekunden. Gültig für den 'Low'-Alarm. Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.
High	Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts größer oder gleich dem 'High'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.
High EIN-Verzögerung	EIN-Verzögerungszeit in Sekunden. Gültig für den 'High'-Alarm. Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.
High AUS-Verzögerung	AUS-Verzögerungszeit in Sekunden. Gültig für den 'High'-Alarm. Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.
HighHigh	Der Alarm wird ausgelöst, wenn der Wert des überwachten Datenwerts größer oder gleich dem 'HighHigh'-Grenzwert ist. Der Grenzwert muss mit dem Datentyp des überwachten Wertes übereinstimmen.
HighHigh EIN-Verzögerung	EIN-Verzögerungszeit in Sekunden. Gültig für den 'HighHigh'-Alarm. Siehe oben stehende Beschreibung der 'Low EIN-Verzögerung'-Zeit.
HighHigh AUS-Verzögerung	AUS-Verzögerungszeit in Sekunden. Gültig für den 'HighHigh'-Alarm. Siehe oben stehende Beschreibung der 'Low AUS-Verzögerung'-Zeit.
Wert	Kann nur für die Alarmtypen 'Bitmuster' und 'Boolesch' (siehe oben) angegeben werden. Für den Alarmtyp 'Boolesch' muss ein boolesche Variable (dient als Sollwert für den Alarm) oder ein boolescher Aufzählungswert eingegeben werden (zulässige Werte: TRUE, BOOL#1, BOOL#TRUE, FALSE, BOOL#0, BOOL#FALSE). Der 'Prozessdatum / Port / Variablenname'-Wert wird mit dem eingegebenen 'Wert' verglichen. Der Alarm wird ausgelöst, wenn der Wert der überwachten digitalen Variablen und der Wert der booleschen Variablen bzw. des Aufzählungswerts identisch sind. Für den Alarmtyp 'Bitmuster' geben Sie eine Bitmaske ein. Die Bitmaske wird mit der Bitmaske des überwachten digitalen Signals verglichen. Der Alarm wird ausgelöst, wenn der Vergleich der beiden Bitmasken TRUE ist.
Wert EINVerzögerung	EIN-Verzögerungszeit in Sekunden. Gültig für den Alarmtyp 'Außerhalb des zulässigen Bereichs'. Siehe oben stehende Beschreibung der 'LowLow EIN-Verzögerung'-Zeit.
Wert AUSVerzögerung	AUS-Verzögerungszeit in Sekunden. Gültig für den Alarmtyp 'Außerhalb des zulässigen Bereichs'. Siehe oben stehende Beschreibung der 'LowLow AUS-Verzögerung'-Zeit.
Priorität	Alarmpriorität zur Anzeige der Dringlichkeit des Alarms. Der Wert 1 bedeutet niedrigste Alarmpriorität (Informationsalarm), der Wert 1000 bedeutet höchste Priorität (fataler Fehler). Ein Schweregrad von 1 bedeutet in der Regel, dass es sich um ein Ereignis mit Informationscharakter handelt. Ein Wert von 1000 würde auf ein fatales Ereignis hinweisen, das möglicherweise zum Verlust von Menschenleben führen könnte.
Meldung	Beschreibung des Alarmereignisses. Wird in der HMI-Applikation angezeigt, wenn der Alarm aktiv ist. Die Beschreibung kann im Editor 'Alarm-Server \| Ressourcen' in andere Sprachen übersetzt werden. Sie hierzu das Thema "Alarmmeldungen und -beschreibungen lokalisieren".
Beschreibung	Kurzbeschreibung der Alarmbedingung. Wird in der HMI-Applikation angezeigt, wenn der Alarm aktiv ist. Die Beschreibung kann im Editor 'Alarm-Server \| Ressourcen' in andere Sprachen übersetzt werden. Sie hierzu das Thema "Alarmmeldungen und -beschreibungen lokalisieren".
Zugriffsrechte	Konfiguration der Aktion(en), die vom Bediener durchgeführt werden müssen, wenn ein Alarm aktiv ist. Folgenden Aktionen können konfiguriert werden: 'Quittierung erforderlich' Standardmäßig immer aktiviert. Kann nicht deaktiviert werden. Der Bediener muss den Alarm quittieren, um den Alarm auf den Zustand 'Quittiert' (Acknowledged) zu setzen. Quittiert bedeutet, der Alarm wurde dem Bediener angezeigt, d.h. der Bediener hat den Alarm gesehen. 'Bestätigung erforderlich' Der Bediener muss den Alarm bestätigen, um den Alarm auf den Zustand 'Bestätigt' (Confirmed) zu setzen. Bestätigt bedeutet, der Bediener hat das Problem, das zur Auslösung des Alarms führte, gelöst. 'Unterdrückung erlaubt' Der Alarm kann unterdrückt werden. Unterdrückt bedeutet, der Alarm wird dem Bediener nicht angezeigt, er ist aber weiterhin im System aktiv.
Unterdrückung	Nur einstellbar für die Aktion 'Unterdrückung erlaubt' (siehe oben stehende Beschreibung). Bedingung auf Basis eines Prozesswerts (Variable, Port oder Prozessdatum) vom Typ Boolesch, die den Alarm unterdrückt und der Alarm damit für den Bediener nicht sichtbar ist. Der Alarm ist aber weiterhin aktiv. Der Alarm wird nur zusätzlich auf den Status 'Unterdrückt' (Suppressed) gesetzt, damit der Client den Alarm nicht anzeigt bzw. in anderer Form anzeigt.
Aktiviert	Wenn aktiviert, erfolgt eine Alarmauswertung (wird standardmäßig durchgeführt), d.h. der 'Prozessdatum / Port / Variablenname'-Wert wird auf eine abnormale Bedingung überwacht. Wenn deaktiviert, ist der Alarm nicht Teil der Alarmkonfigurationsdatei.

Alarmdefinitionen bearbeiten und organisieren

Hinweis
Für eine gültige Alarmkonfiguration muss im 'Tasks und Events'-Editor eine Programminstanz des Typs 'AlarmProgram' (standardmäßig verfügbar) einem Task zugeordnet sein.

Alarm hinzufügen

Gehen Sie in den 'Tasks und Events'-Editor und ordnen Sie einem Task eine Programminstanz vom Typ 'AlarmProgram' zu.
Geben Sie im Editor 'Alarme' die Alarm-ID in eine leere 'Alarm ID'-Zelle ein drücken Sie <Eingabe>. Alternativ dazu klicken Sie auf die Schaltfläche in der Symbolleiste.
Geben Sie in der Spalte 'Prozessdatum / Port / Variable' den Datenwert ein, der überwacht werden soll. Geben Sie den Wert im Format <PLCnext-Komponente>/<Elementname> ein (Beispiel: Arp.Plc.Eclr/SampleIntegerVariable).
Wählen Sie in der Spalte 'Alarmtyp' den Alarmtyp aus. Der Alarmtyp muss mit dem Datentyp des 'Process Datum / Port / Variable'-Elements übereinstimmen. Zum Beispiel erwartet der Alarmtyp 'Boolesch' ein 'Prozessdatum / Port / Variable' vom Typ BOOL. Je nach ausgewähltem Typ werden unterschiedliche Alarmeigenschaften aktiviert/deaktiviert.
(Enthält Ihre Alarmdefinition einen Fehler, erscheint eine Fehlermeldung in der 'Fehlerliste' im MELDUNGEN-Fenster.)
Konfigurieren Sie die Alarmeigenschaften. (Beachten Sie die 'Fehlerliste' im MELDUNGEN-Fenster. Diese zeigt Ihnen ungültige Konfigurationen an.)

Alarme organisieren

Sie können die Alarme in Alarmgruppen organisieren. Um eine Alarmgruppe zu erzeugen, klicken Sie in der Symbolleiste auf die Schaltfläche .

Weitere Infos
Sie können Alarmmeldungen und -beschreibungen lokalisieren, d.h. in andere Sprachen übersetzen und so mehrsprachige Alarmmeldungen anlegen. Weitere Informationen hierzu finden Sie im Thema "Alarmmeldungen und -beschreibungen lokalisieren".

Alarme importieren/exportieren

Um die Alarmdefinitionen in eine .csv-Datei zu exportieren, klicken Sie in der Symbolleiste auf die Schaltfläche .

Hinweis
Wenn Sie die csv-Datei mit einem externen Programm bearbeiten, achten Sie darauf, dass die Spaltentrennzeichnen (Semikolon) und die Dateikodierung nicht geändert werden. MS Excel kann zum Beispiel so konfiguriert sein, dass in Excel geänderte und gespeicherte csv-Dateien anschließend nicht wieder importiert werden können.

Zum Importieren von Alarmdefinitionen aus einer .csv-Datei klicken Sie in der Symbolleiste auf die Schaltfläche . Wählen Sie im Öffnen-Dialog die .csv-Datei aus und klicken Sie auf 'Öffnen'.
