Verbindungen für das Publishen/Subscriben konfigurieren

Dieses Thema enthält die folgenden Abschnitte:

Eine OPC UA PubSub-Konfiguration besteht aus einer oder mehreren Kommunikationsverbindungen in ein definiertes Netzwerk. Eine Verbindung wird spezifiziert durch ihre Multicast-Adresse (Feld 'Netzwerkadresse'), den Netzwerkadapter der Steuerung (Feld 'Netzwerkschnittstelle') sowie eine eindeutige Publisher-ID.

Jede Verbindung kann mehrere Publisher und/oder Subscriber enthalten, die Daten schreiben bzw. lesen. Jeder Publisher/Subscriber, der unter einem bestimmten Verbindungsknoten im Konfigurationsbaum angesiedelt ist, nutzt diese Verbindungseinstellungen.

Verbindungen lassen sich in einer Tabelle editieren, wobei jede Zeile eine Verbindung darstellt.

So erzeugen Sie eine neue Verbindung und spezifizieren diese

Klicken Sie im Baum links auf den obersten Knoten 'Konfiguration'.

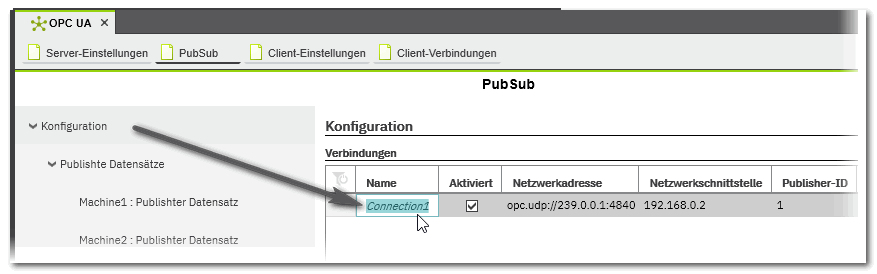

Klicken Sie in der 'Verbindungen'-Tabelle im Konfigurationseditor in das Feld 'Name' der untersten, leeren Tabellenzeile.
Es wird eine neue Verbindung mit einem Standardnamen in die Tabelle eingefügt.
Klicken Sie an eine beliebige Stelle in der Tabelle, um den Standardnamen zu übernehmen oder ändern Sie ihn und drücken dann <Eingabe>.

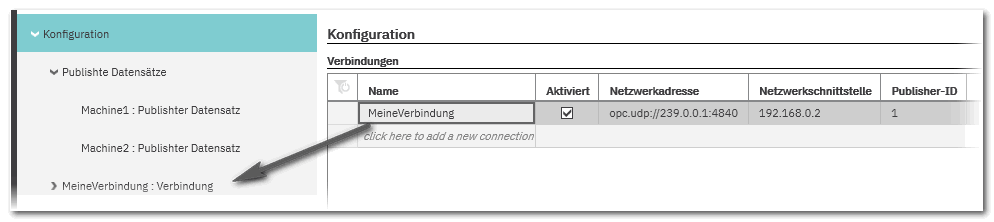

Die Verbindung wird auch in den Konfigurationsbaum eingefügt.
Lassen Sie das Kästchen 'Aktiviert' markiert, wenn die Verbindung für Publisher/Subscriber im aktuellen Projekt aktiv sein soll.
Deaktivieren Sie das Kontrollkästchen, wenn die Verbindung inaktiv sein soll.

Hinweis
Alle Writer-Gruppen einer inaktiven Verbindung sind ebenfalls inaktiv, auch wenn sie selbst auf 'Aktiviert' gesetzt sind.
Geben Sie im Feld 'Netzwerkadresse' eine gültige Multicast-Adresse mit dem OPC UDP-Protokoll als Präfix (opc.udp://) und einer nachfolgenden gültigen Portnummer ein (standardmäßig 4840).
Vorgabewert für die erste Verbindung: opc.udp://239.0.0.1:4840
Wählen Sie im Feld 'Netzwerkschnittstelle' den lokalen Netzwerkadapter der Steuerung aus. Falls die IP-Einstellungen der PLCnext Technology-Steuerung im Projekt bereits spezifiziert wurden ('Projekt' | 'IP-Subnetz'-Editor), dann wird diese in der Liste zur Auswahl angeboten.
Die Publisher-ID identifiziert eindeutig die Verbindung innerhalb der Konfiguration. Die Nummer wird beim Anlegen automatisch zugewiesen und kann verändert werden. Beachten Sie, dass die Publisher-ID innerhalb der Konfiguration eindeutig sein muss. Die ID 0 ist nicht erlaubt.

Hinweis
Anhand der Kombination aus Writer-ID, Writer-Gruppen-ID und Publisher-ID identifiziert ein Subscriber den Publisher, von dem er Daten lesen soll.

Verbindungseigenschaften bearbeiten

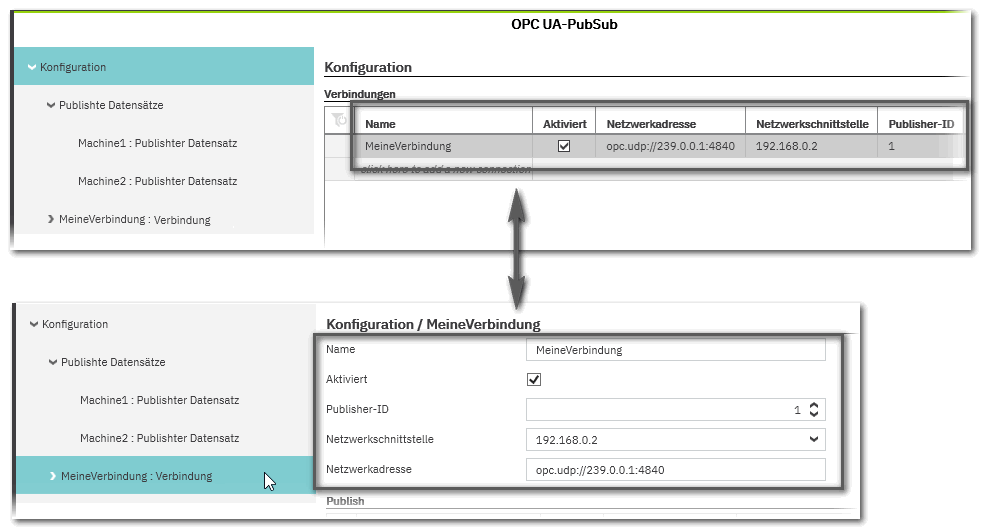

Die Eigenschaften von Verbindungen lassen sich in der 'Verbindungen'-Tabelle (auf dem Knoten 'Konfiguration') oder auf der Eigenschaftenseite der im Baum markierten Verbindung anzeigen und bearbeiten.

Beispiel

Nächste Schritte

Fügen Sie Writer (Publisher) zu einer Verbindung hinzu und weisen Sie dem Writer Datensätze zu

Fügen Sie Reader (Subscriber) zu einer Verbindung hinzu und mappen Sie die Zielvariablen auf die Variablen, die vom Publisher eingehen
