Lokale INTERBUS Inline-Station (AXC F IL ADAPT Adapterklemme)

Dieses Thema enthält die folgenden Abschnitte:

Allgemeine Informationen zur Inline-Adapterklemme

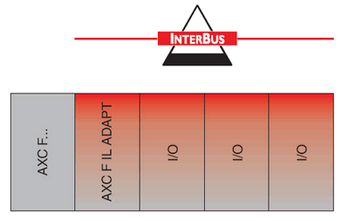

PLCnext-Steuerungen erlauben an der rechten Seite den Anschluss einer Inline-Adapterklemme AXC F IL ADAPT.

Der rechtsanreihbare Inline-Adapter fungiert als INTERBUS-Master und ermöglicht den Aufbau einer lokalen Inline-Station für PLCnext und die Integration von INTERBUS IL-Geräten.

Der Adapter erlaubt den Anschluss von bis zu 63 lokalen INTERBUS-Busgeräten (IB IL xxx). Es sind Firmware-Dienste für die INTERBUS-Konfiguration, Parametrierung und Diagnose implementiert. Außerdem sind Diagnose- und Status-Anzeigen vorhanden.

Weitere Infos
Eine Auflistung aller unterstützten INTERBUS G4-Dienste sowie der technischen Parameter und Features finden Sie im AXC F IL ADAPT-Gerätehandbuch und im Datenblatt.

Hinweise und Voraussetzungen

Die Inline-Adapterklemme muss direkt an der Steuerung angeschlossen werden.
Wenn in Ihrer Applikation eine Inline-Adapterklemme verwendet wird, können keine Axioline F-Module angeschlossen werden.
Sobald Sie die Inline-Adapterklemme als Hardwareerweiterung ausgewählt haben (siehe unten), ersetzt diese in der ANLAGE den Knoten des 'Axioline F'-Controllers. Axioline I/O-Module, die bereits unter dem 'Axioline F'-Knoten eingefügt waren, werden entfernt und können nicht wieder hergestellt werden.
Im Projekt müssen logische und physikalische INTERBUS-Komponenten verfügbar sein. Falls in der Kategorie 'Netzwerk' (KOMPONENTEN) keine INTERBUS Inline-Geräte verfügbar sind, müssen Sie die entsprechende Inline-Bibliothek einbinden (Kontextmenübefehl 'Bibliothek einfügen...' auf dem 'Bibliotheken'-Knoten in den KOMPONENTEN). Details finden Sie unter "Bibliotheken einfügen".

So richten Sie die rechtsanreihbare Inline-Adapterklemme in PLCnext Engineer ein

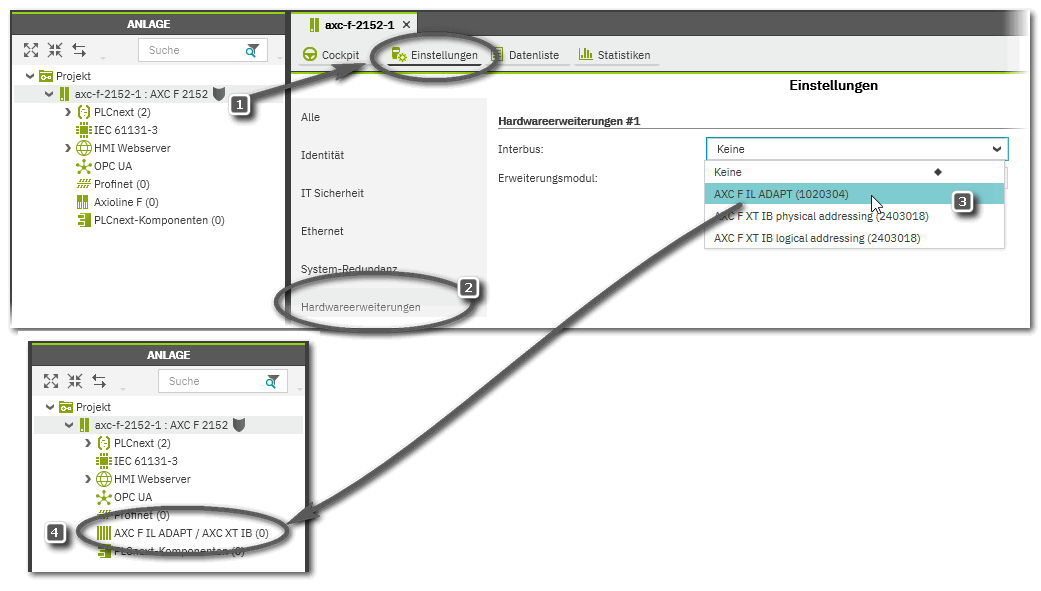

Doppelklicken Sie in der ANLAGE auf den Knoten der Steuerung und öffnen Sie den 'Einstellungen'-Editor (Nummer (1) im Beispiel unten).
Öffnen Sie im 'Einstellungen'-Editor die Kategorie 'Hardwareerweiterungen' (2).
Öffnen Sie im Editor die 'Interbus'-Auswahlliste und wählen Sie 'AXC F IL Adapt' (3).
In der ANLAGE wird nun der 'Axioline F'-Knoten durch den 'AXC F IL Adapt'-Knoten ersetzt (4).
Beispiel...

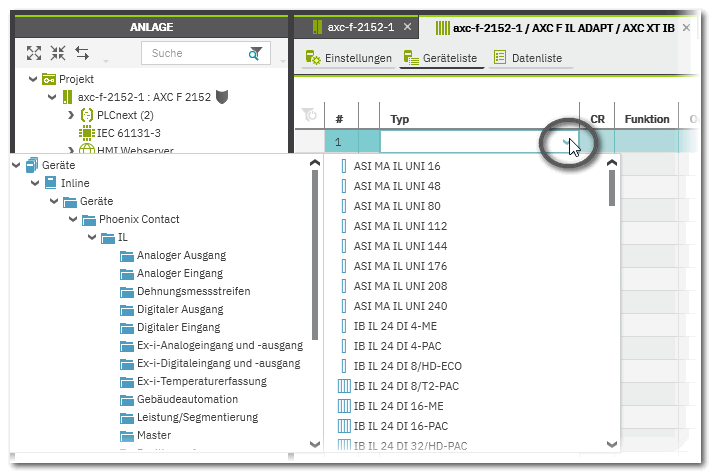

Doppelklicken Sie den 'AXC F IL Adapt'-Knoten und öffnen Sie die 'Geräteliste'. Fügen Sie mit Hilfe der Rollenauswahl die benötigten Inline-Module ein. Wie Sie dazu vorgehen, erfahren Sie im Thema "Geräte/Module im Stationseditor einfügen".
Beispiel...
