Simulation der sicherheitsbezogenen SPS

Dieses Thema enthält die folgenden Abschnitte:

PLCnext Engineer enthält eine Simulation der sicherheitsbezogenen SPS, mit der Sie die Ausführung der Anwendungslogik simulieren können. Dies ist hilfreich,

falls keine Hardware verfügbar ist oder
ein simulierter Funktionstest vor dem Starten des "echten" Netzwerkes empfohlen wird.

Hinweis
Die Simulation der Anwendung ersetzt unter keinen Umständen den Funktionstest mit den I/O-Geräten und den angeschlossenen Sensoren/Aktoren. Der simulierte Test darf nur zusätzlich zum normalen Funktionstest durchgeführt werden, beispielsweise als Vorabtest.

Wenn Sie mit der Simulation der sicherheitsbezogenen SPS arbeiten ...

Falls das Netzwerk verbunden ist, werden die sicherheitsbezogene SPS und alle anderen Geräte nicht angesprochen. Eingänge werden nicht gelesen und deren Ausgänge nicht geschrieben.
Sie führen in PLCnext Engineer dieselben Schritte aus, wie bei der Arbeit mit dem physikalischen Netzwerk, wobei Sie darauf achten müssen, dass im 'Cockpit Sichere SPS'-Editor des 'Safety PLC'-Knotens (der ANLAGE) der Eintrag 'Simulation' ausgewählt ist. Während der Simulation können Sie wie gewohnt Variablen forcen oder in den Editoren Online-Werte anzeigen.

Simulation der sicherheitsbezogenen SPS als Zielsystem einstellen

Doppelklicken Sie in der ANLAGE auf den 'Safety PLC'-Knoten, um die Eigenschaften der sicherheitsbezogenen SPS im Editorenbereich zu öffnen.
Öffnen Sie den Editor 'Cockpit Sichere SPS'.
Beispiel

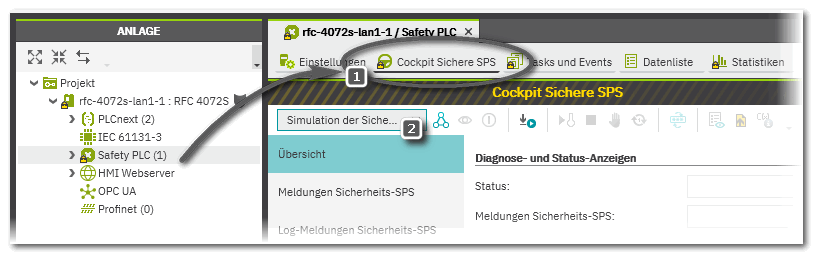

Wählen Sie im 'Cockpit Sichere SPS' aus der Dropdownliste den Eintrag 'Simulation der sicheren SPS' (Nr. 2 im Bild oben).
Alle Befehle und Debug-Operationen beziehen sich nun auf die Simulation.
Dies gilt auch für die Befehle im Kontextmenü im ONLINE-STATUS-Fenster (das im Cross-Funktionen-Bereich im unteren Bildschirmbereich zu finden ist).

Mögliche Operationen mit der Simulation

Durchführen eines simulierten Funktionstests.
Anzeigen von Online-Werten im Monitoring-Modus oder Debug-Modus, die zyklisch aus der sicherheitsbezogenen SPS ausgelesen und in den Editoren angezeigt werden.
Verwenden von Debug-Befehlen, wie Forcen/Überschreiben von Variablen und Einzelzyklus-Operationen, im Debug-Modus.
Verwenden des WATCH-Fensters zum Sammeln von Variablen aus verschiedenen Arbeitsblättern, Anzeigen derer Online-Werte und Ausführen von Debug-Befehlen.

Hinweis
Für Firmwarebibliotheken ist die Simulation möglicherweise nicht möglich (implementierungsspezifisch).
