Weitere Signalablauf-Diagramme

Beachten Sie bitte, dass temporäre Zwischenzustände nicht in den Signalablauf-Diagrammen dargestellt sind. In diesen Diagrammen werden nur typische Signalkombinationen der Eingangssignale dargestellt. Weitere Signalkombinationen sind möglich.

Die signifikantesten Bereiche innerhalb der Signalablauf-Diagramme sind farblich unterlegt.

Weitere Infos
Beachten Sie bitte auch das Diagramm in der Übersicht zu diesem Funktionsbaustein.

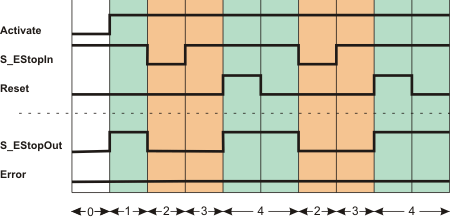

NOT-HALT-Funktion, keine Anlaufsperre, aber Wiederanlaufsperre vorgegeben

S_StartReset = SAFETRUE: Keine Anlaufsperre nach dem Start der Sicherheitssteuerung/nach der Bausteinaktivierung

S_AutoReset = SAFEFALSE: Aktive Wiederanlaufsperre nach Deaktivierung des NOT-HALT-Befehlsgeräts (Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn)

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Bausteinaktivierung durch Activate = TRUE. Ausgang S_EStopOut wird sofort SAFETRUE, da an S_StartReset keine Anlaufsperre nach dem Start/nach der Bausteinaktivierung vorgegeben wurde.

2 NOT-HALT-Anforderung. Befehlsgerät wird betätigt. Ausgang S_EStopOut wird SAFEFALSE.

3 NOT-HALT-Befehlsgerät wird wieder deaktiviert, Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da an S_AutoReset eine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde.

4 Aufheben der Wiederanlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.

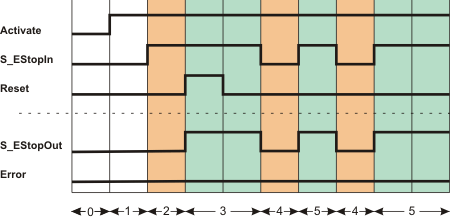

NOT-HALT-Funktion, Anlaufsperre, aber keine Wiederanlaufsperre vorgegeben

S_StartReset = SAFEFALSE: Aktive Anlaufsperre nach dem Start der Sicherheitssteuerung

S_AutoReset = SAFETRUE: Keine Wiederanlaufsperre nach Deaktivierung des NOT-HALT-Befehlsgeräts

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Nach der Bausteinaktivierung durch Activate = TRUE ist zunächst noch die Anlaufsperre aktiv.

2 Das vorher betätigte NOT-HALT-Befehlsgerät wird deaktiviert (Öffnerkontakte geschlossen). Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da mit S_StartReset = SAFEFALSE eine Anlaufsperre vorgegeben wurde.

3 Aufheben der Anlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.

4 NOT-HALT-Anforderung. Befehlsgerät wird betätigt, Ausgang S_EStopOut wird SAFEFALSE.

5 Das NOT-HALT-Befehlsgerät ist wieder deaktiviert. Ausgang S_EStopOut wird sofort SAFETRUE, da mit S_AutoReset = SAFETRUE keine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde.

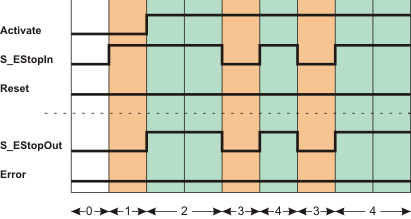

NOT-HALT-Funktion, keine Anlaufsperre und keine Wiederanlaufsperre vorgegeben

S_StartReset = SAFETRUE: Keine Anlaufsperre nach dem Start der Sicherheitssteuerung

S_AutoReset = SAFETRUE: Keine Wiederanlaufsperre nach Deaktivierung des NOT-HALT-Befehlsgeräts

0 Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE).
Folglich sind alle Ausgänge FALSE oder SAFEFALSE.

1 Das vorher betätigte NOT-HALT-Befehlsgerät wird deaktiviert (Öffnerkontakte geschlossen), das Signal an Eingang S_EStopIn wird SAFETRUE.
Da der Funktionsbaustein noch nicht aktiviert ist (Activate = FALSE), bleibt Ausgang S_EStopOut = SAFEFALSE.

2 Nach Bausteinaktivierung durch Activate = TRUE wird Ausgang S_EStopOut sofort SAFETRUE, da mit S_StartReset = SAFETRUE keine Anlaufsperre vorgegeben und Eingang S_EStopIn immer noch SAFETRUE ist.
Normalbetrieb der Maschine.

3 NOT-HALT-Anforderung. Befehlsgerät wird betätigt, Ausgang S_EStopOut wird SAFEFALSE.

4 Das NOT-HALT-Befehlsgerät ist wieder deaktiviert. Ausgang S_EStopOut wird sofort SAFETRUE, da mit S_AutoReset = SAFETRUE keine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde.
Normalbetrieb der Maschine.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Bausteinaktivierung durch Activate = TRUE. Ausgang S_EStopOut wird sofort SAFETRUE, da an S_StartReset keine Anlaufsperre nach dem Start/nach der Bausteinaktivierung vorgegeben wurde.
2	NOT-HALT-Anforderung. Befehlsgerät wird betätigt. Ausgang S_EStopOut wird SAFEFALSE.
3	NOT-HALT-Befehlsgerät wird wieder deaktiviert, Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da an S_AutoReset eine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde.
4	Aufheben der Wiederanlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Nach der Bausteinaktivierung durch Activate = TRUE ist zunächst noch die Anlaufsperre aktiv.
2	Das vorher betätigte NOT-HALT-Befehlsgerät wird deaktiviert (Öffnerkontakte geschlossen). Ausgang S_EStopOut bleibt zunächst SAFEFALSE, da mit S_StartReset = SAFEFALSE eine Anlaufsperre vorgegeben wurde.
3	Aufheben der Anlaufsperre durch positive Signalflanke an Eingang Reset und anschließender Normalbetrieb. Ausgang S_EStopOut wird SAFETRUE.
4	NOT-HALT-Anforderung. Befehlsgerät wird betätigt, Ausgang S_EStopOut wird SAFEFALSE.
5	Das NOT-HALT-Befehlsgerät ist wieder deaktiviert. Ausgang S_EStopOut wird sofort SAFETRUE, da mit S_AutoReset = SAFETRUE keine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde.

0	Der Funktionsbaustein ist noch nicht aktiviert (Activate = FALSE). Folglich sind alle Ausgänge FALSE oder SAFEFALSE.
1	Das vorher betätigte NOT-HALT-Befehlsgerät wird deaktiviert (Öffnerkontakte geschlossen), das Signal an Eingang S_EStopIn wird SAFETRUE. Da der Funktionsbaustein noch nicht aktiviert ist (Activate = FALSE), bleibt Ausgang S_EStopOut = SAFEFALSE.
2	Nach Bausteinaktivierung durch Activate = TRUE wird Ausgang S_EStopOut sofort SAFETRUE, da mit S_StartReset = SAFETRUE keine Anlaufsperre vorgegeben und Eingang S_EStopIn immer noch SAFETRUE ist. Normalbetrieb der Maschine.
3	NOT-HALT-Anforderung. Befehlsgerät wird betätigt, Ausgang S_EStopOut wird SAFEFALSE.
4	Das NOT-HALT-Befehlsgerät ist wieder deaktiviert. Ausgang S_EStopOut wird sofort SAFETRUE, da mit S_AutoReset = SAFETRUE keine Wiederanlaufsperre nach Rückkehr des SAFETRUE-Signals an Eingang S_EStopIn vorgegeben wurde. Normalbetrieb der Maschine.
