Dynamiken 'Aktion beim Drücken' / 'Aktion beim Loslassen'

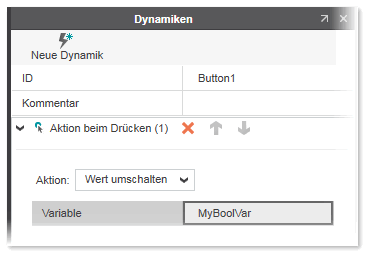

Die Dynamik 'Aktion beim Drücken' mit der zugeordneten Aktion wird ausgelöst, wenn der Anwender mit der linken Maustaste auf das Objekt klickt oder die <Eingabe>-Taste drückt.

Die Dynamik 'Aktion beim Loslassen' mit der zugeordneten Aktion wird ausgelöst, wenn der Anwender das Objekt los lässt oder das Objekt den Fokus verliert (bspw., wenn der Anwender nach Drücken der Maustaste diese wieder los lässt). Für beide Dynamiken können folgende Aktionen ausgewählt werden:

Aktion Beschreibung

Wert umschalten Schaltet die Boolesche Variable um, die dem ausgewählten HMI-Tag zugeordnet ist.

Wert erhöhen Erhöht den Variablenwert, der dem ausgewählten HMI-Tag zugeordnet ist, um den für 'Schritt' (positiver oder negativer Wert) eingestellten Wert.

Wert schreiben Schreibt den im Feld 'Quellkonstante' eingestellten Wert auf die Variable, die im Feld 'Zielvariable' ausgewählt ist.

Textlistenwert schreiben Schreibt den 'Wert schreiben'-Wert eines Eintrags in der gewählten Textliste in die 'Zielvariable' abhängig von dem Wert (Konstante, Variable, Ausdruck, ...), der im Feld 'Quellwert' ausgewählt ist. Das 'Textliste'-Feld enthält alle Textlisten des aktuellen Projekts.
Beispiel

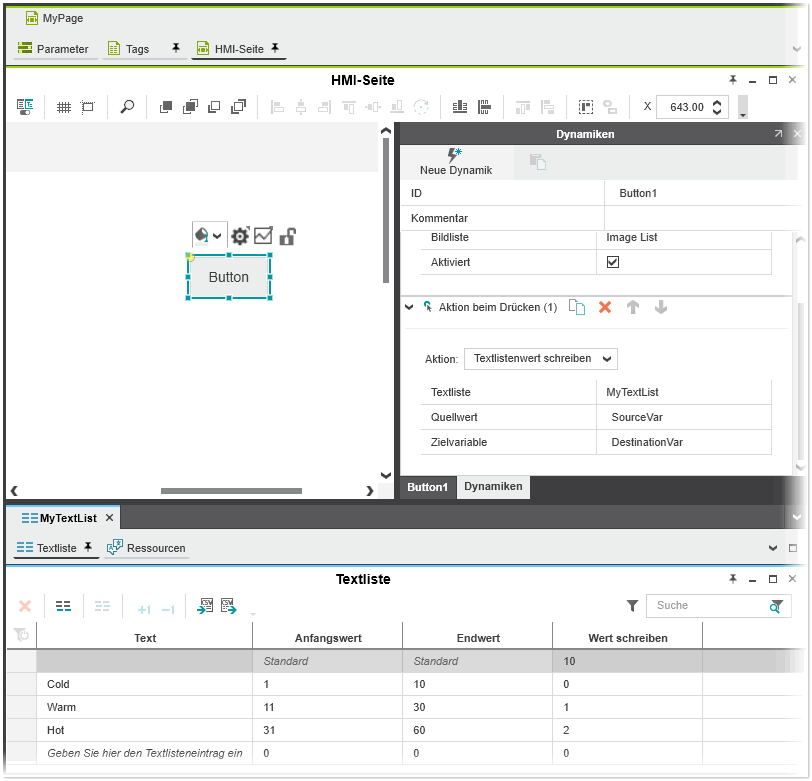

Mit den folgenden Einstellungen wird zur Laufzeit der 'Wert schreiben'-Wert 0 aus der verknüpften Textliste 'MyTextList' in die Zielvariable 'DestinationVar' geschrieben, wenn der Quellwert 'SourceVar' im Bereich zwischen 1 und 10 liegt. Liegt der Quellwert zwischen 11 und 30, wird der Wert 1 in die Zielvariable geschrieben usw. Wenn der Quellwert nicht im Bereich von 0 und 60 liegt, wird der Standardwert in die Variable 'DestinationVar' geschrieben.

Bildlistenwert schreiben Schreibt den 'Wert schreiben'-Wert eines Eintrags in der gewählten Bildliste in die 'Zielvariable' abhängig von dem Wert (Konstante, Variable, Ausdruck, ...), der im Feld 'Quellwert' ausgewählt ist. Das 'Bildliste'-Feld enthält alle Bildlisten des aktuellen Projekts.

Nach ganz oben Verschiebt das 'Ziel'-Objekt an den oberen Rand der Seite. Das 'Ziel'-Listenfeld enthält eine Liste aller IDs der Objekte, die auf der aktuellen Seite eingefügt wurden.

Aktion	Beschreibung
Wert umschalten	Schaltet die Boolesche Variable um, die dem ausgewählten HMI-Tag zugeordnet ist.
Wert erhöhen	Erhöht den Variablenwert, der dem ausgewählten HMI-Tag zugeordnet ist, um den für 'Schritt' (positiver oder negativer Wert) eingestellten Wert.
Wert schreiben	Schreibt den im Feld 'Quellkonstante' eingestellten Wert auf die Variable, die im Feld 'Zielvariable' ausgewählt ist.
Textlistenwert schreiben	Schreibt den 'Wert schreiben'-Wert eines Eintrags in der gewählten Textliste in die 'Zielvariable' abhängig von dem Wert (Konstante, Variable, Ausdruck, ...), der im Feld 'Quellwert' ausgewählt ist. Das 'Textliste'-Feld enthält alle Textlisten des aktuellen Projekts. Beispiel Mit den folgenden Einstellungen wird zur Laufzeit der 'Wert schreiben'-Wert 0 aus der verknüpften Textliste 'MyTextList' in die Zielvariable 'DestinationVar' geschrieben, wenn der Quellwert 'SourceVar' im Bereich zwischen 1 und 10 liegt. Liegt der Quellwert zwischen 11 und 30, wird der Wert 1 in die Zielvariable geschrieben usw. Wenn der Quellwert nicht im Bereich von 0 und 60 liegt, wird der Standardwert in die Variable 'DestinationVar' geschrieben.
Bildlistenwert schreiben	Schreibt den 'Wert schreiben'-Wert eines Eintrags in der gewählten Bildliste in die 'Zielvariable' abhängig von dem Wert (Konstante, Variable, Ausdruck, ...), der im Feld 'Quellwert' ausgewählt ist. Das 'Bildliste'-Feld enthält alle Bildlisten des aktuellen Projekts.
Nach ganz oben	Verschiebt das 'Ziel'-Objekt an den oberen Rand der Seite. Das 'Ziel'-Listenfeld enthält eine Liste aller IDs der Objekte, die auf der aktuellen Seite eingefügt wurden.
