Dynamik 'Überdeckungswinkel'
| Hinweis
Die Dynamik 'Überdeckungswinkel' ist nur bei Kreisbogenobjekten verfügbar. |

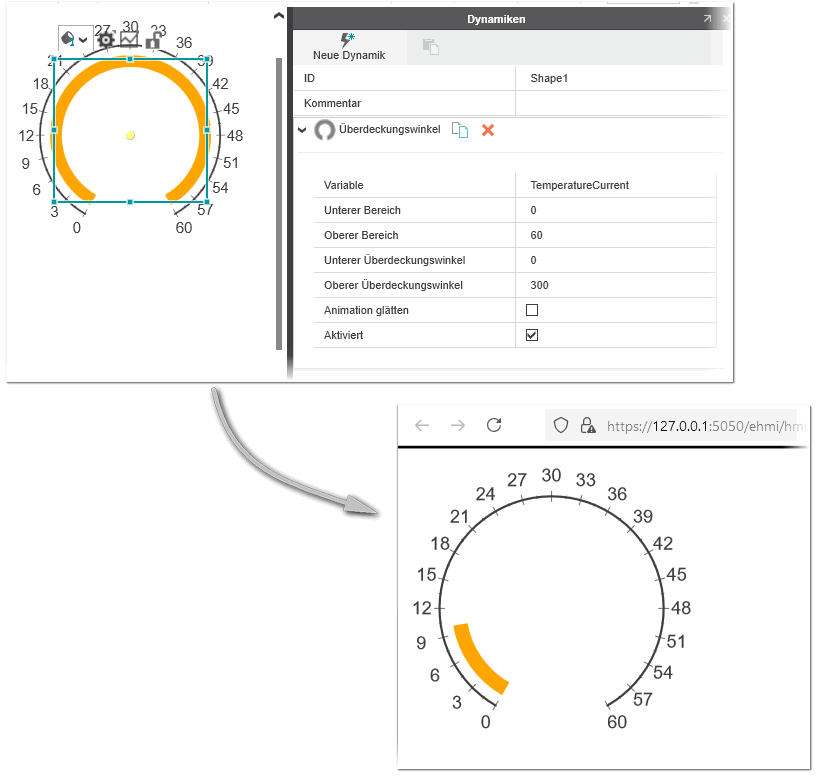

Die Dynamik 'Überdeckungswinkel' ändert die Eigenschaft des Überdeckungswinkels eines Kreisbogens in Abhängigkeit vom Wert der numerischen Variablen, die dem HMI-Tag zugeordnet ist, oder dem Auswertungsergebnis des Ausdrucks. Die Dynamik interpoliert den definierten Überdeckungswinkel auf dem Kreisbogen auf der Grundlage des Bereichs zwischen dem definierten 'Unteren Bereich' und dem 'Oberen Bereich' (d. h. dem Wertebereich für die Steuervariable, die mit dem HMI-Tag verknüpft ist).
Die Dynamik 'Überdeckungswinkel' hat folgende Eigenschaften:
| Eigenschaft | Beschreibung |
|---|---|
| Unterer Bereich | Minimalwert für die verknüpfte Variable |
| Oberer Bereich | Maximalwert für die verknüpfte Variable |

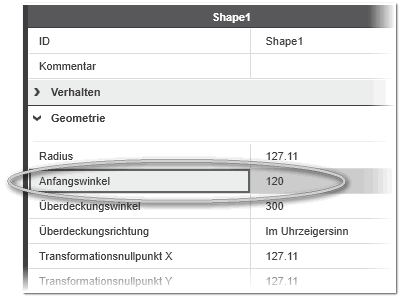

| Unterer Überdeckungswinkel | Überdeckungswinkel in Grad des Bogens relativ zum statischen 'Anfangswinkel' des Kreisbogens (konfiguriert in der Kategorie 'Geometrie' des Eigenschaftenregisters), wenn der Variablenwert am unteren Ende des mit den Werten 'Unterer Bereich' und 'Oberer Bereich' festgelegten Wertebereichs liegt.
 |
| Oberer Überdeckungswinkel | Überdeckungswinkel des Kreisbogens in Grad, wenn der Variablenwert am oberen Ende des Bereichs liegt. |
| Animation glätten | Wenn aktiviert, wird die Animation zwischen den Datenaktualisierungen mittels linearer Interpolation geglättet. |
| Aktiviert | Wenn deaktiviert, hat die Dynamik keine Wirkung. |
