Kreisbogen

Grafisches Objekt, das einen Kreisbogen darstellt. Die Stricheigenschaften wie Linienfarbe, Linienstärke, Strichart usw. sind einstellbar.
Der Kreisbogen mit dem angegebenen Radius und dem Transformationsnullpunkt beginnt am angegebenen Anfangswinkel und wird entlang des Bogenumfangs im oder gegen den Uhrzeigersinn mit dem angegebenen Überdeckungswinkel gezeichnet.
Durch die Verknüpfung der Dynamik 'Überdeckungswinkel' des Objekts mit einer Steuervariablen kann der Überdeckungswinkel des Bogens in Abhängigkeit vom Variablenwert animiert werden.

Die Kategorie 'Geometrie' im Eigenschaftenregister enthält die objektspezifischen Eigenschaften:

Eigenschaft Beschreibung

Radius Radius des Kreisbogens (muss positiv sein). Standardwert ist 75.

Anfangswinkel Anfangswinkel des Kreisbogens in Grad, relativ zur X-Achse. Standardwert ist 120.

Überdeckungswinkel Größe des Überdeckungswinkels des Kreisbogens in Grad, gemessen im oder gegen den Uhrzeigersinn (siehe folgende Eigenschaft) von der Horizontalen aus. Standardwert ist 300.
Wenn ein Überdeckungswinkel größer als 360 angegeben wird, wird der gesamte Bogen gezeichnet.

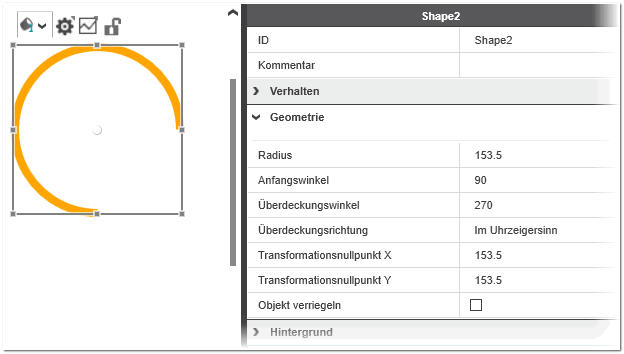

Beträgt beispielsweise der Anfangswinkel 90 und der Überdeckungswinkel 270, wird der Bogen von 90 bis 270 Grad gezeichnet.

Überdeckungsrichtung Überdeckungsrichtung des Kreisbogens beginnend am Startpunkt (Anfangswinkel). Im Uhrzeigersinn - der Bogen wird im Uhrzeigersinn überstrichen. Gegen den Uhrzeigersinn - der Bogen wird gegen den Uhrzeigersinn überstrichen.

Transformationsnullpunkt X Gibt die x-Koordinate des Mittelpunkts des Kreisbogens an. Standardwert ist 75.

Transformationsnullpunkt Y Gibt die y-Koordinate des Mittelpunkts des Kreisbogens an. Standardwert ist 75.

Eigenschaft	Beschreibung
Radius	Radius des Kreisbogens (muss positiv sein). Standardwert ist 75.
Anfangswinkel	Anfangswinkel des Kreisbogens in Grad, relativ zur X-Achse. Standardwert ist 120.
Überdeckungswinkel	Größe des Überdeckungswinkels des Kreisbogens in Grad, gemessen im oder gegen den Uhrzeigersinn (siehe folgende Eigenschaft) von der Horizontalen aus. Standardwert ist 300. Wenn ein Überdeckungswinkel größer als 360 angegeben wird, wird der gesamte Bogen gezeichnet. Beträgt beispielsweise der Anfangswinkel 90 und der Überdeckungswinkel 270, wird der Bogen von 90 bis 270 Grad gezeichnet.
Überdeckungsrichtung	Überdeckungsrichtung des Kreisbogens beginnend am Startpunkt (Anfangswinkel). Im Uhrzeigersinn - der Bogen wird im Uhrzeigersinn überstrichen. Gegen den Uhrzeigersinn - der Bogen wird gegen den Uhrzeigersinn überstrichen.
Transformationsnullpunkt X	Gibt die x-Koordinate des Mittelpunkts des Kreisbogens an. Standardwert ist 75.
Transformationsnullpunkt Y	Gibt die y-Koordinate des Mittelpunkts des Kreisbogens an. Standardwert ist 75.
