Bildlisten bearbeiten und filtern

Bildlisten bearbeiten

  1. Doppelklicken Sie auf die Bildliste im KOMPONENTEN-Bereich, um die zugehörige Editorengruppe im Editorenbereich zu öffnen.

    Die Editorengruppe enthält 2 Editoren: den Editor 'Bildliste', mit dem Sie Bildlisteneinträge hinzufügen und bearbeiten und den Editor 'Ressourcen', in dem Sie die sprachspezifischen Bilder angeben (siehe "Sprachspezifische Bildlisten definieren").

  2. Öffnen Sie den Editor 'Bildliste'.

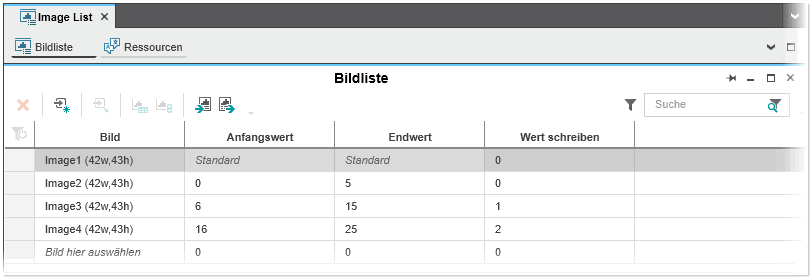

    Jeder Eintrag in der Bildliste besteht aus dem Bildnamen (mit Angaben zur Breite und Höhe), einem Start- und Endwert sowie einem zu schreibenden Wert. Die Start- und Endwerte definieren den Wertebereich, der zur Laufzeit als Auswahlkriterium für den Bildlisteneintrag dient. Das bedeutet, wenn der Wert der Variablen (HMI-Tag), die mit der Bildlistendynamik verknüpft ist, innerhalb des angegebenen Wertebereichs liegt, wird das zugehörige Bild in der Visualisierung angezeigt. Der Schreibwert gibt den Wert an, der zur Laufzeit in die mit der Bildlistendynamik verknüpften Variable (HMI-Tag) geschrieben wird, wenn die Schaltfläche mit dem Bild aktiviert wird.

    Hinweis
    Sie können alle in Ihrem PLCnext Engineer enthaltenen Bilder (lokale Bilder und Standardbilder in den entsprechenden 'Bilder'-Ordnen in den KOMPONENTEN) für die Konfiguration der Bildlisten verwenden. (Siehe hierzu auch das Thema "HMI-Objekte, -Symbole und Bilder".)

    Um zu verhindern, dass in der Visualisierung ein leeres Element angezeigt wird, wenn der Wert der Variablen nicht in einem der definierten Wertebereiche liegt, können Sie in der ersten (grau hinterlegten) Zeile der Tabelle ein Standardbild angeben (der Start- und Endwert für das Standardbild sind gesperrt). Um zur Laufzeit einen bestimmten Wert in die verknüpfte Variable zu schreiben, wenn der Variablenwert nicht in einem der definierten Wertebereiche liegt oder das Standardbild vom Anwender ausgewählt wird, können Sie in der Spalte 'Wert schreiben' einen Wert eingeben.

  3. Fügen Sie am Ende der Liste einen Bildlisteneintrag hinzu, indem Sie in der Symbolleiste auf die Schaltfläche klicken. Alternativ dazu klicken Sie mit der linken Maustaste in das leere Eingabefeld 'Bild hier auswählen', wählen ein Bild aus der Dropdownliste aus und bestätigen mit <Eingabe>. Alternativ verwenden Sie den Kontextmenübefehl 'Bildlisteneintrag erzeugen'. Um eine neue Zeile zwischen bestehenden Zeilen einzufügen, markieren Sie die Tabellenzeilen, zwischen denen Sie einen neuen Eintrag einfügen möchten, und klicken Sie dann auf die Schaltfläche in der Symbolleiste.

    Beim Einfügen neuer Einträge gilt Folgendes:

    • Die Start-, End- und Schreibwerte werden automatisch ausgewählt, wobei die vorhandenen Werte berücksichtigt werden.
    • Wird eine aufeinander folgende Reihe von Werten erkannt, wird die Reihe fortgesetzt, andernfalls wird sie um 1 inkrementiert.
    • Der Editor 'Bildliste' unterstützt grundlegende Bearbeitungsoperationen wie Kopieren, Einfügen und Ausschneiden von Einträgen.

    (Um einen Bildlisteneintrag zu löschen, markieren Sie die Tabellenzeile und drücken <Entf> oder klicken auf die Schaltfläche 'Löschen' in der Symbolleiste.)

  4. Wählen Sie in der Spalte 'Bild' das Bild aus, das zur Laufzeit in der Visualisierung angezeigt werden soll. Die Dropdown-Liste enthält alle Bilder aus dem aktuellen PLCnext Engineer-Projekt (lokale Bilder und Standardbilder in den 'Bilder'-Ordnern in den KOMPONENTEN).
  5. Geben Sie in den Spalten 'Startwert' und 'Endwert' den Start- und Endwert ein (nur ganzzahlige Werte sind erlaubt).

    Hinweis
    Die Wertebereiche der Bildlisteneinträge dürfen sich nicht überschneiden. Überschneidende Werte werden als Fehler angezeigt.

    Sie können die Wertebereiche (Anfangs-, End- und Schreibwert) eines oder mehrerer Listeneinträge mit der Schaltfläche oder in der Symbolleiste um 1 erhöhen oder verringern.
  6. Geben Sie in der Spalte 'Wert schreiben' den Wert (Ganzzahl) ein, der zur Laufzeit in die Variable geschrieben wird, wenn der Anwender die Schaltfläche mit dem Bild aktiviert.
  7. Optional: Wählen Sie einen Standardbild und einen zu schreibenden Wert in der ersten Zeile der Tabelle aus. Das Standardbild wird in der Visualisierung angezeigt, wenn der Wert der mit der Bildlistendynamik verbundenen Variablen in keinem Wertebereich liegt. Der zu schreibende Wert wird zur Laufzeit in die verknüpfte Variable geschrieben, wenn der Variablenwert nicht in einem der definierten Wertebereiche liegt oder wenn der Anwender die Schaltfläche mit dem Standardbild aktiviert.

Sie können jetzt Ihre Bildliste über die Dynamik 'Bildliste' einer HMI-Schaltfläche zuweisen und ein bestimmtes Bild in Abhängigkeit vom Wert einer verknüpften Integer-Variablen anzeigen (siehe hierzu "Bildlisten dynamisch machen").

Bildlisten filtern

Sie können die Einträge in der Bildlisten nach ihren Eigenschaften oder nach Text filtern. Um die Einträge nach ihren Eigenschaften zu filtern, klicken Sie auf das Symbol neben dem Suchfeld oben rechts in der Tabelle und markieren Sie die entsprechenden Eigenschaften, um den zugehörigen Filter zu aktivieren. Der aktivierte Filter wird durch ein umrahmtes Filtersymbol und das Symbol oben links in der Tabelle angezeigt. Klicken Sie zum Deaktivieren des Filters erneut auf das Filtersymbol und deaktivieren Sie die gewünschten Eigenschaften.

Um die Einträge nach Text zu filtern, geben Sie den Suchtext in das Suchen-Feld oben rechts in der Tabelle ein. Die Suche erfolgt in allen Texten in der Tabelle. Um die Suche zu deaktivieren, klicken Sie auf das Symbol rechts neben dem Suchen-Feld.

Hinweis
Die Eingabe im Feld 'Suche' ist auf 50 Zeichen begrenzt.
