Bildlisten exportieren und importieren

Sie können Bildlisten in eine csv-Datei exportieren und aus einer csv-Datei importieren. So können Sie die Bildlisten mit einem Tool eines Drittanbieters bearbeiten und die Listen in anderen PLCnext Engineer-Projekten verwenden.

Zum Exportieren der Bildlisteneinträge aus dem 'Bildliste'-Editor in eine kommagetrennte csv-Datei, klicken Sie in der Symbolleiste auf , geben einen Speicherort und einen Dateinamen an und klicken dann auf 'Speichern'. Alternativ dazu wählen Sie den Befehl 'Bildliste in CSV exportieren' aus dem Kontextmenü der Bildliste im KOMPONENTEN-Bereich.

Hinweis
Als Trennzeichen (z.B. Komma oder Strichpunkt) für die csv-Datei wird standardmäßig das Listentrennzeichen verwendet, das in den Windows Regionseinstellungen ausgewählt ist.

Sie können nun die csv-Datei in Excel oder jedem anderen Texteditor bearbeiten und die Datei anschließend wieder importieren. Beachten Sie beim Editieren der csv-Datei folgende Punkte:

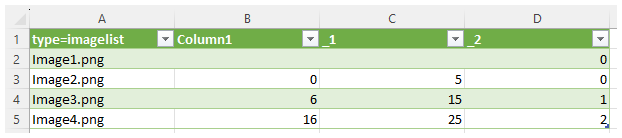

Das Bild in der ersten Spalte wird zur Laufzeit angezeigt. Die Spalten zwei bis vier enthalten den Start-, End- und Schreibwert (siehe folgendes Beispiel).
Die erste Zeile darf nicht geändert oder gelöscht werden.
Es dürfen weder neue Spalten hinzugefügt noch vorhandene gelöscht werden.
Neue Zeilen dürfen nur am Ende der Tabelle oder zwischen vorhandenen Zeilen eingefügt werden.
Die Wertebereiche der Einträge (Zeilen) dürfen sich nicht überschneiden.
Wenn kein Start- oder Endwert (2. und 3. Spalte) angegeben wird, werden die Werte automatisch beim Importieren der csv-Datei eingestellt.

Zum Importieren von Bildlisteneinträgen aus einer csv-Datei in das Projekt, klicken Sie in der Symbolleiste auf das -Symbol und wählen im 'Öffnen'-Dialog die gewünschte csv-Datei aus. Alternativ dazu können Sie auch mit 'Datei > Importieren > Bildliste aus CSV importieren...' eine neue Bildliste importieren.

Hinweis
Beim Importieren aus einer csv-Datei werden die Anfangs- und Endwerte der Wertebereiche automatisch gesetzt, wenn die importierten Daten keine Anfangs- und Endwerte enthalten.
