Redundanz MRP

Die Ansicht 'Redundanz MRP' zeigt die MRP-Ringtopologie (MRP = Media Redundancy Protocol). Geräte mit aktiviertem MRP werden in dieser Ansicht durch spezielle Symbole dargestellt (siehe unten). Die Rolle des Gerätes innerhalb der MRP-Topologie wird im Tooltip des Gerätes angezeigt. PLCnext Engineer erkennt, welches Gerät der MRM (Media Redundancy Manager) ist und welche Geräte MRCs (Media Redundancy Clients) sind. Blockierte Ports werden durch spezielle Portsymbole dargestellt. Der Portstatus und die Portrolle werden im Tooltip angezeigt. Nicht-MRP-Geräte erscheinen in dieser Topologie ausgegraut.

Spezifische Symbole und Ports in der Ansicht 'Redundanz MRP'

Hinweis
Sie können die Geräteanzeige zwischen zwei Modi umschalten: Standard und individuell. Im Standardmodus werden die in der folgenden Tabelle aufgelisteten Gerätesymbole zur Darstellung der Geräte verwendet. Im individuellen Modus wird als Gerätesymbol das in der Gerätebeschreibungsdatei (z.B. FDCML, GSDML etc.) hinterlegte Bild verwendet. Um die Anzeige umzuschalten, klicken Sie in der Symbolleiste des 'Physikalische Topologie'-Editors auf das Symbol (siehe auch Abschnitt "Gerätebilder aktivieren/deaktivieren").

Symbol Gerät / Port

MRM (Media Redundancy Manager)
Der MRM agiert als Manager des MRP-Rings. Er überwacht und steuert die Ringtopologie. In einem MRP-Ring gibt es immer nur einen MRM. Alle anderen Knoten des Rings sind MRCs.

MRC (Media Redundancy Client)
Der MRC ist ein Knoten des MRP-Rings. Er leitet die empfangenen Pakete nur an die gegenüberliegenden Ringports weiter.

Blockierter Port
Ein blockierter Port löscht alle empfangenen Frames bis auf die MRP Control Frames.

Symbol	Gerät / Port
	MRM (Media Redundancy Manager) Der MRM agiert als Manager des MRP-Rings. Er überwacht und steuert die Ringtopologie. In einem MRP-Ring gibt es immer nur einen MRM. Alle anderen Knoten des Rings sind MRCs.
	MRC (Media Redundancy Client) Der MRC ist ein Knoten des MRP-Rings. Er leitet die empfangenen Pakete nur an die gegenüberliegenden Ringports weiter.
	Blockierter Port Ein blockierter Port löscht alle empfangenen Frames bis auf die MRP Control Frames.

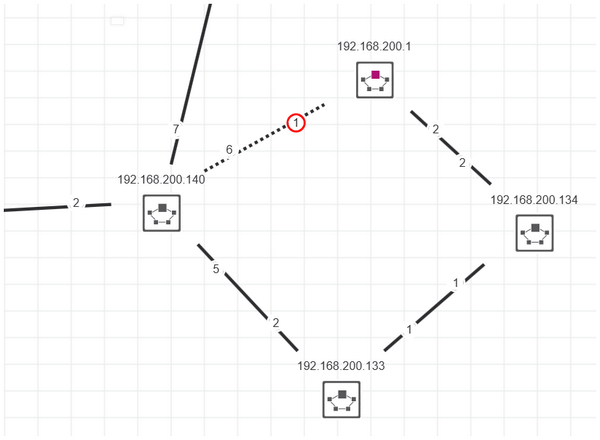

Beispiel für eine MRP-Topologie
