Redundanz (R)STP

Die Ansicht 'Redundanz (R)STP' zeigt die Spanning-Tree-Topologie (Spannbaum-Topologie). Geräte mit aktiviertem (Rapid) Spanning Tree Protokoll ((R)STP) werden in dieser Ansicht durch spezielle Symbole dargestellt (siehe unten). PLCnext Engineer erkennt zum Beispiel, welches Gerät die Root Bridge ist und welche Geräte Non-Root Bridges sind. Die Portrolle (Root-Port, Designated-Port, Alternate-Port) wird durch ein spezielles Symbol gekennzeichnet. Der Portstatus und die Portrolle werden im Tooltip angezeigt. Nicht-(R)STP-Geräte erscheinen in dieser Topologie ausgegraut.

Spezifische Symbole und Ports in der Ansicht 'Redundanz (R)STP'

Hinweis
Sie können die Geräteanzeige zwischen zwei Modi umschalten: Standard und individuell. Im Standardmodus werden die in der folgenden Tabelle aufgelisteten Gerätesymbole zur Darstellung der Geräte verwendet. Im individuellen Modus wird als Gerätesymbol das in der Gerätebeschreibungsdatei (z.B. FDCML, GSDML etc.) hinterlegte Bild verwendet. Um die Anzeige umzuschalten, klicken Sie in der Symbolleiste des 'Physikalische Topologie'-Editors auf das Symbol (siehe auch Abschnitt "Gerätebilder aktivieren/deaktivieren").

Symbol Gerät / Port

(R)STP-Root-Bridge
Die (R)STP-Root-Bridge ist die Bridge mit der kleinsten numerischen Bridge-ID im (R)STP-Netzwerk. Die Root-Bridge ist die Wurzel der Spanning-Tree-Topologie (des aufzuspannenden Baumes). In einem (R)STP-Netzwerk gibt es immer nur eine Root-Bridge. Alle anderen (R)STP-Bridges im Netzwerk sind Non-Root-Bridges.
Die Bridge-ID wird, neben anderen Informationen, im Tooltip des Geräts angezeigt.

(R)STP-Bridge
Die (R)STP-Bridge tauscht über den Root-Port Datenpakete mit der Root-Bridge aus. Sie erzeugt nur BPDUs (Bridge Protocol Data Units), wenn sie eine Konfigurations-BPDU von der Root-Bridge empfängt.
Die Bridge-ID wird, neben anderen Informationen, im Tooltip des Geräts angezeigt.

Designated-Port
Der Designated-Port wird verwendet, um auf ein LAN-Segment zuzugreifen. Er leitet Daten aus dem LAN-Segment an die (R)STP-Root-Bridge weiter. Der Port-Tooltip zeigt die Portrolle und den Portstatus.

Root-Port
Der Port mit den niedrigsten Pfadkosten (Summe der Kosten aller Verbindungen von der Non-Root-Bridge bis zur Root-Bridge) ist der Root-Port. Er leitet die Daten an die Root-Bridge weiter. Der Port-Tooltip zeigt die Portrolle und den Portstatus.

Alternate-Port
Der Alternate-Port wird zum Root-Port, wenn der primäre Root-Port ausfällt. Der Port-Tooltip zeigt die Portrolle und den Portstatus.

Symbol	Gerät / Port
	(R)STP-Root-Bridge Die (R)STP-Root-Bridge ist die Bridge mit der kleinsten numerischen Bridge-ID im (R)STP-Netzwerk. Die Root-Bridge ist die Wurzel der Spanning-Tree-Topologie (des aufzuspannenden Baumes). In einem (R)STP-Netzwerk gibt es immer nur eine Root-Bridge. Alle anderen (R)STP-Bridges im Netzwerk sind Non-Root-Bridges. Die Bridge-ID wird, neben anderen Informationen, im Tooltip des Geräts angezeigt.
	(R)STP-Bridge Die (R)STP-Bridge tauscht über den Root-Port Datenpakete mit der Root-Bridge aus. Sie erzeugt nur BPDUs (Bridge Protocol Data Units), wenn sie eine Konfigurations-BPDU von der Root-Bridge empfängt. Die Bridge-ID wird, neben anderen Informationen, im Tooltip des Geräts angezeigt.
	Designated-Port Der Designated-Port wird verwendet, um auf ein LAN-Segment zuzugreifen. Er leitet Daten aus dem LAN-Segment an die (R)STP-Root-Bridge weiter. Der Port-Tooltip zeigt die Portrolle und den Portstatus.
	Root-Port Der Port mit den niedrigsten Pfadkosten (Summe der Kosten aller Verbindungen von der Non-Root-Bridge bis zur Root-Bridge) ist der Root-Port. Er leitet die Daten an die Root-Bridge weiter. Der Port-Tooltip zeigt die Portrolle und den Portstatus.
	Alternate-Port Der Alternate-Port wird zum Root-Port, wenn der primäre Root-Port ausfällt. Der Port-Tooltip zeigt die Portrolle und den Portstatus.

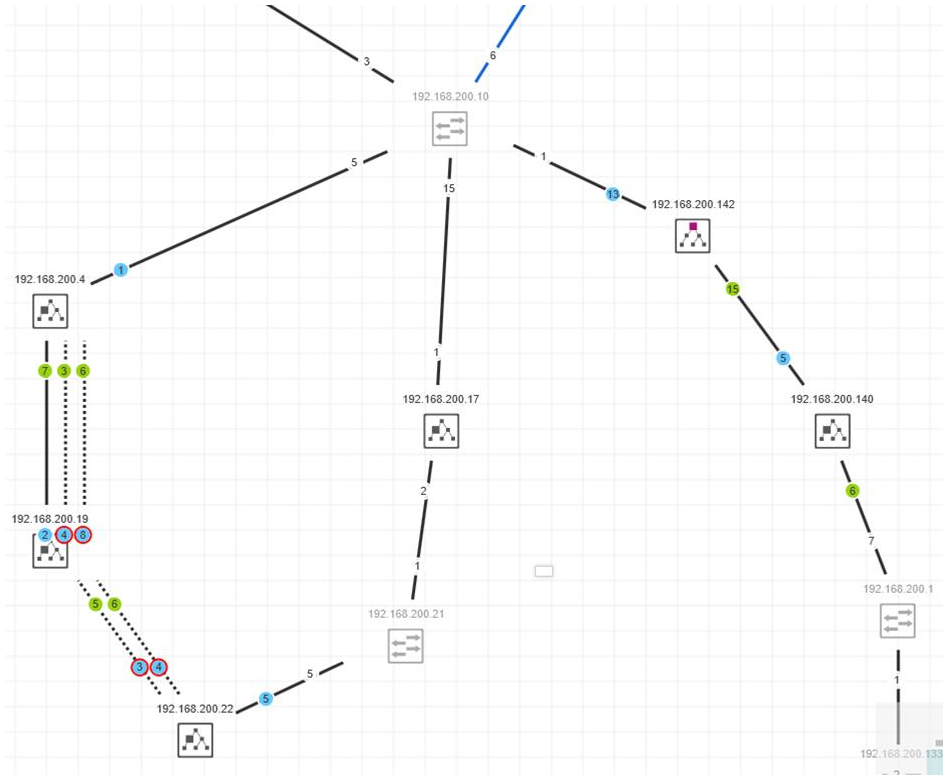

Beispiel für eine (R)STP-Topologie
