Redundanzübersicht
Die 'Redundanzübersicht' zeigt die redundante Netzwerktopologie. Geräte mit aktivierter Redundanz, zum Beispiel mit aktiviertem (R)STP oder MRP, werden in dieser Ansicht durch spezielle Symbole dargestellt (siehe unten). Der Gerätetooltip zeigt, welches Protokoll für das Gerät aktiviert ist. Blockierte Ports werden durch spezielle Portsymbole dargestellt. Der Status des Ports wird im Tooltip für den Port angezeigt. Nicht-redundante Geräte erscheinen in dieser Topologie ausgegraut.
Spezifische Symbole in der 'Redundanzübersicht'
| Hinweis
Sie können die Geräteanzeige zwischen zwei Modi umschalten: Standard und individuell. Im Standardmodus werden die in der folgenden Tabelle aufgelisteten Gerätesymbole zur Darstellung der Geräte verwendet. Im individuellen Modus wird als Gerätesymbol das in der Gerätebeschreibungsdatei (z.B. FDCML, GSDML etc.) hinterlegte Bild verwendet. Um die Anzeige umzuschalten, klicken Sie in der Symbolleiste des 'Physikalische Topologie'-Editors auf das Symbol  (siehe auch Abschnitt "Gerätebilder aktivieren/deaktivieren"). |
| Symbol | Gerät |
|---|---|
 | Redundanz-Mitglied |
 | Blockierter Port |

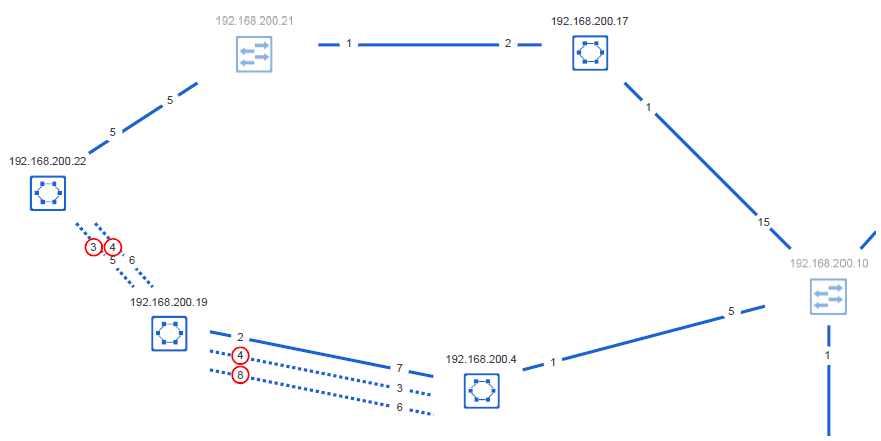

Beispiel für eine redundante Netzwerktopologie
