SNMP im Profinet-Netzwerk konfigurieren

Für Profinet-Geräte, für die der SNMP-Zugriff eingeschränkt werden kann (ob dies möglich ist, wird in der Gerätebeschreibung / GSDML-Datei definiert), können Sie den SNMP (Simple Network Management Protocol)-Zugriff aktivieren und die SNMP-Einstellungen wie Zugriffsebene und Community String konfigurieren. Die SNMP-Einstellungen werden später als Anlaufparameter in das Gerät geschrieben.

Die SNMP-Konfiguration kann im 'Einstellungen'-Editor der folgenden Knoten in der ANLAGE vorgenommen werden:

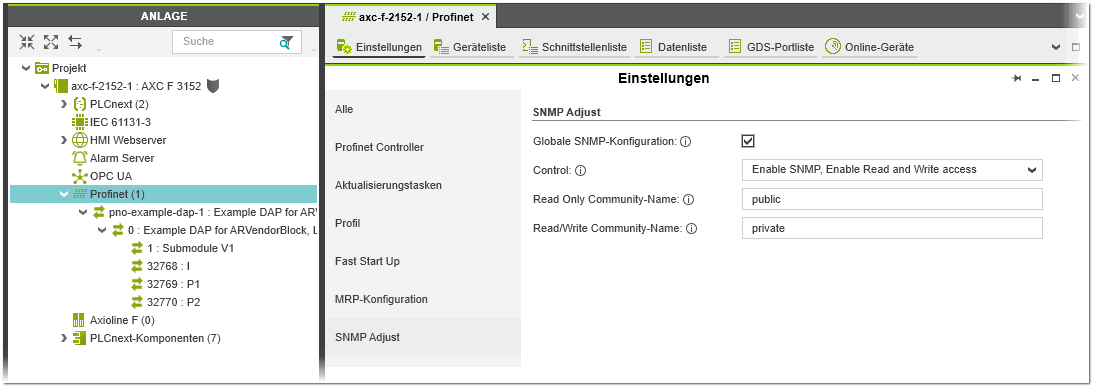

Profinet I/O-Controller (Master) unter der Kategorie 'SNMP Adjust'. Die hier konfigurierten SNMP-Parameter werden als globale Einstellungen für das gesamte Profinet-I/O-System (Profinet-Master und unterlagerte Geräte-Submodul-Interfaces; siehe folgenden Hinweis) verwendet.

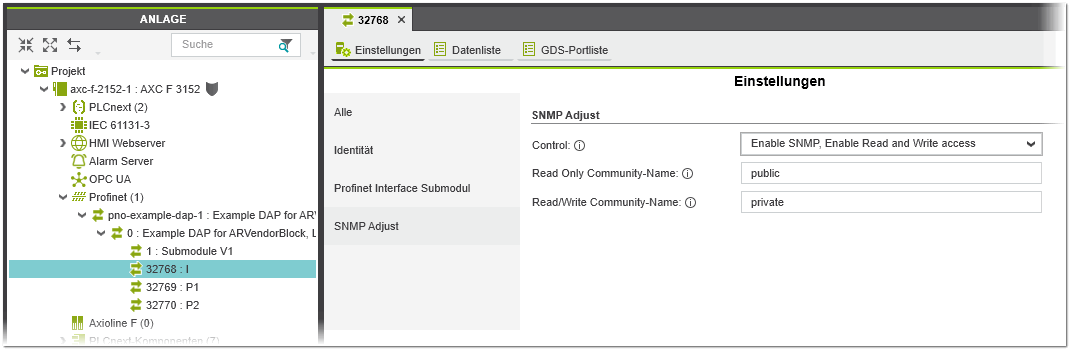

Interface-Knoten des Profinet-Geräts unter der Kategorie 'SNMP Adjust' (individuelle SNMP-Konfiguration für die Submodul-Schnittstelle; nur sichtbar, wenn 'Globale SNMP-Konfiguration' für den Profinet-Master deaktiviert ist; siehe oben).

Hinweis
Ist der SNMP-Zugriff für den Profinet-Master im 'Einstellungen'-Editor des Masters freigegeben (Checkbox 'Globale SNMP-Konfiguration' ist aktiviert), werden die konfigurierten Parameterwerte für alle unterlagerten Profinet-Submodul-Interfaces verwendet. Die Kategorie 'SNMP Adjust' ist für keine der unterlegten Schnittstellen sichtbar.

Hinweis
Die Kategorie 'SNMP Adjust' ist geräteabhängig und wird aus der Gerätebeschreibung / GSDML-Datei gelesen.

Konfigurieren Sie in der Kategorie 'SNMP Adjust' des Profinet I/O-Controllers oder des Profinet-Submodul-Interface die folgenden SNMP-Parameter:

Parameter Beschreibung

'Control' Legt die SNMP-Zugriffsebene fest. Folgende Optionen stehen zur Verfügung:

'Disable SNMP' - Der SNMP-Zugriff ist vollständig deaktiviert.

'Enable SNMP, Enable Read access' - Ermöglicht SNMP-Zugriff im Nur-Lese-Modus. Der Community String für den Lesezugriff auf das Gerät muss im Feld 'Read Only Community-Name' angegeben werden.

'Enable SNMP, Enable Read and Write access' - Ermöglicht SNMP-Zugriff im Lese/Schreib-Modus. Die Community Strings für den Lesezugriff und den Lese-/Schreibzugriff auf das Gerät müssen in den Feldern 'Read Only Community-Name' und 'Read/Write Community-Name' angegeben werden.

'Read Only Community-Name' Obligatorischer Community String für den Lesezugriff auf das Gerät (Vorgabewert: 'public'). Der Read Community String muss mit dem Community String des Kommunikationspartners übereinstimmen. Leere Community Strings sind nicht erlaubt.
Hintergrund

Die Community Strings werden für den Zugriff auf ein Gerät via SNMP benötigt. Der SNMP Community String kann mit einem Kennwort verglichen werden, das den Zugriff auf das Gerät regelt. Der SNMP Community String wird in einer SNMP-Anfrage (Lese- oder Schreiboperation) an das Gerät gesendet. Die Standardeinstellung für den Read Community String ist 'public'. Der Standard Write Community String ist 'private'.

'Read/Write Community-Name' Obligatorischer Community String für den Lese-/Schreibzugriff auf das Gerät (Vorgabewert: 'private'). Der Read/Write Community String muss mit dem Community String des Kommunikationspartners übereinstimmen. Leere Community Strings sind nicht erlaubt.

Parameter	Beschreibung
'Control'	Legt die SNMP-Zugriffsebene fest. Folgende Optionen stehen zur Verfügung: 'Disable SNMP' - Der SNMP-Zugriff ist vollständig deaktiviert. 'Enable SNMP, Enable Read access' - Ermöglicht SNMP-Zugriff im Nur-Lese-Modus. Der Community String für den Lesezugriff auf das Gerät muss im Feld 'Read Only Community-Name' angegeben werden. 'Enable SNMP, Enable Read and Write access' - Ermöglicht SNMP-Zugriff im Lese/Schreib-Modus. Die Community Strings für den Lesezugriff und den Lese-/Schreibzugriff auf das Gerät müssen in den Feldern 'Read Only Community-Name' und 'Read/Write Community-Name' angegeben werden.
'Read Only Community-Name'	Obligatorischer Community String für den Lesezugriff auf das Gerät (Vorgabewert: 'public'). Der Read Community String muss mit dem Community String des Kommunikationspartners übereinstimmen. Leere Community Strings sind nicht erlaubt. Hintergrund Die Community Strings werden für den Zugriff auf ein Gerät via SNMP benötigt. Der SNMP Community String kann mit einem Kennwort verglichen werden, das den Zugriff auf das Gerät regelt. Der SNMP Community String wird in einer SNMP-Anfrage (Lese- oder Schreiboperation) an das Gerät gesendet. Die Standardeinstellung für den Read Community String ist 'public'. Der Standard Write Community String ist 'private'.
'Read/Write Community-Name'	Obligatorischer Community String für den Lese-/Schreibzugriff auf das Gerät (Vorgabewert: 'private'). Der Read/Write Community String muss mit dem Community String des Kommunikationspartners übereinstimmen. Leere Community Strings sind nicht erlaubt.
