WATCH-Fenster: Applikation überwachen/debuggen

Hinweis
Dieses Thema bezieht sich nur auf die (nicht-sicherheitsbezogene) Standard-Steuerung. Die entsprechenden Schritte für die sicherheitsbezogene SPS finden Sie im Hilfekapitel "Sicherheitsbezogene SPS-Inbetriebnahme: Von Kompilieren bis Debuggen ‣ Sicherheitsbezogene SPS-Inbetriebnahme: Von Kompilieren bis Debuggen
×‣ Verbinden contra Monitoring-Modus contra Debug-Modus
×‣ Sicherheitsbezogene Applikation aus dem Sicherheitscockpit steuern
×‣ Steuerungsdiagnose aus dem Cockpit der sicherheitsbezogenen SPS
×‣ Sicherheitssteuerung überwachen/debuggen
×‣ Monitoring-Modus: Online-Werte anzeigen
×‣ Debuggen von sicherheitsbezogenem Code: Forcen/Überschreiben
×‣ WATCH-Fenster: Sicherheitsbezogene Applikation überwachen/debuggen
×‣ Simulation der sicherheitsbezogenen SPS
×".

Im WATCH-Fenster lassen sich Variablen sammeln, um deren Online-Werte während der Ausführung der Applikation zu überwachen. Es ist deshalb nicht nötig, die einzelnen Code-Arbeitsblätter zu öffnen, in denen die überwachten Variablen verwendet werden. Im WATCH-Fenster lassen sich Variablen auch forcen/überschreiben.
Das WATCH-Fenster befindet sich im Cross-Funktionen-Bereich am unteren Bildschirmrand. Sie können das Fenster aus-/einblenden, indem Sie in der Symbolleiste (Cross-Funktionen-Bereich) auf die Schaltfläche WATCH-FENSTER klicken.

Hinweis
Die Aktualisierungsrate von Online-Werten hängt vom 'Abfrage-Intervall' ab, welches im 'Optionen'-Dialog eingestellt ist. Je höher der Intervallwert ist, desto weniger Daten werden im Hintergrund zwischen PLCnext Engineer und der Steuerung übertragen, d.h. desto länger ist die Zeitspanne bis zur nächsten Aktualisierung der Werte in Online-Arbeitsblättern, im WATCHES-Fenster und in der LOGIKANALYSE.
Setzen Sie deshalb den Intervallwert so niedrig wie Ihre Internetverbindung erlaubt. Lesen Sie hierzu das Thema "TCP-Kommunikationseinstellungen".

Diese Thema enthält folgende Informationen:

Variablen/Ports in das WATCH-Fenster einfügen

Um Variablen/Ports in das WATCH-Fenster einzufügen, ziehen Sie diese z.B. aus

Code-Arbeitsblättern oder
Variablentabellen oder
der Datenliste der Laufzeit der Steuerung

im Debug-Modus in das WATCH-Fenster und legen Sie sie dort ab. Alternativ dazu können Sie in den genannten Editoren auch den Kontextmenübefehl 'In Watch-Fenster einfügen' von Variablen/Ports verwenden.

In AS können Schritte und Aktionen in das WATCH-Fenster eingefügt werden.

Hinweis
Ausnahme: Aus textuellen Code-Arbeitsblättern können Variablen nur mit Hilfe des Kontextmenüs eingefügt werden oder indem die gesamte ausgewählte Variable mit der Maus gezogen wird.

Jede Variable/jeder Port kann nur einmal in das WATCH-Fenster eingefügt werden. Neu hinzugefügte Variablen/Ports werden immer am Ende der Watchliste angehängt.

Der Inhalt des WATCH-Fensters wird beim Speichern des Projekts lokal auf Ihrem Computer gespeichert. Die Watchliste wird deshalb beim erneuten Öffnen des Projekts im WATCH-Fenster wiederhergestellt.

Spezialfälle:

Anwenderdefinierte Datentypen: Beim Einfügen anwenderdefinierter Datentypen, wie z.B. STRUCT- oder ARRAY-Variablen, erscheint die Maske 'In WATCH-Fenster einfügen', in der Sie die enthaltenen STRUCT/ARRAY-Elemente für die Subscriptionliste auswählen können.
Mehrfachauswahl ist möglich, wenn die ausgewählten Variablen in keiner Vorgänger/Nachfolger-Beziehung (Ancestor/Descendant) zueinander stehen (z.B. Array und darin enthaltene Elemente).
Sie können die Auswahlmaske filtern.
Die Tabelle kann über vordefinierte Filter oder per Suchtext gefiltert werden. In der Kopfzeile wird der aktivierte Filter durch das -Symbol in der ersten Spalte angezeigt. Die Filterkriterien (vordefinierter Filter und Suchtext) wirken additiv.
- Mit vordefinierten Filtern arbeiten: Linksklicken Sie auf das Filtersymbol oben rechts über der Tabelle. Dann aktivieren/deaktivieren Sie die gewünschten Filter.
  Der aktivierte Filter wird durch ein umrahmtes Filtersymbol angezeigt.
  Klicken Sie zum Deaktivieren des Filters erneut auf das Filtersymbol und deaktivieren Sie die gesetzten Filteroptionen.
- Mit Text filtern: Geben Sie den Suchtext in das Eingabefeld ein. Die Suche erfolgt in allen sichtbaren Texten der Tabelle, mit Ausnahme der Gruppennamen.
  Um die Suche deaktivieren, klicken Sie auf das Löschen-Symbol rechts neben dem 'Suche'-Feld.
Mit den folgenden Symbolen können Sie die enthalten Strukturen/Arrays erweitern und reduzieren:

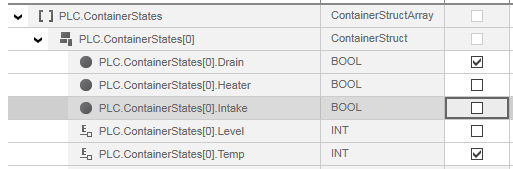

Beispiel für das Auswählen eines STRUCT-Datentyps
AS-Code: AS-Schritte und Aktionen lassen sich in das WATCH-Fenster einfügen.
Ports können ebenfalls aus lokalen Variablentabellen (nur in Programmen) und aus der PLCnext-Portliste hinzugefügt werden. Online-Werte von Ports werden im WATCH-Fenster gleich dargestellt wie IEC-Variablen.

Inhalt des WATCH-Fensters

Im tabellarischen WATCH-Fenster sind für jede eingefügte Variable die folgenden Informationen vorhanden:

Variablen-/Portname: Im Fall eines Ein-/Ausgangs einer Funktion/eines FB, besteht der Name aus dem Funktions-/FB-Instanznamen und dem Namen des Ein-/Ausgangs, getrennt durch einen Punkt. Beispiel: P_GEN_1.Q.
Wert: Aktueller Online-Wert des Elements. Diesen Wert besitzt das Element zwischen zwei Ausführungszyklen des Task.
Geforcte Werte werden mit folgenden Farbverläufen angezeigt:

Wert auf TRUE geforct

Wert auf FALSE geforct

Das Anzeigeformat von Online-Werten lässt sich anpassen. Lesen Sie hierzu den Abschnitt "Anzeigemodus einstellen".
Datentyp der Variablen.
Instanz: Ort, an dem die Variable verwendet wird (inklusive dem eindeutigen Instanzpfad).

Beachten Sie auch den nachfolgenden Abschnitt "Anzeigemodus einstellen".

Kontextmenü des WATCH-Fensters

Das Kontextmenü im WATCH-Fenster öffnen Sie durch Rechtsklicken auf eine hinzugefügte Variable. Es enthält folgende Befehle.

Befehl Tastenkombination Beschreibung

Überschreiben/Forcen <Strg> + <Alt> + <2> Überschreibt oder forct das ausgewählte Element mit einem definierten Wert.
Geforcte Werte werden mit Farbverlauf angezeigt (siehe Liste oben).
Detaillierte Informationen zum Überschreiben eines Wertes im WATCH-Fenster finden Sie im Thema "Code debuggen: Forcen/Überschreiben".

Forcen aufheben <Strg> + <Alt> + <3> Setzt den geforcten Wert wieder zurück auf den tatsächlichen Wert. Ist nur aktiv, wenn die Variable geforct ist.

Alles markieren <Strg> + <A> Wählt alle Elemente im WATCH-Fenster aus.

Zusammenklappen - Klappt ein erweitertes anwenderdefiniertes Element, wie STRUCT oder ARRAY, zusammen.

Löschen <Entf> Löscht das ausgewählte Element aus dem WATCH-Fenster.
Zur Mehrfachauswahl verwenden Sie den Kontextmenübefehl 'Alles markieren' oder halten Sie die <Strg>-Taste gedrückt, während Sie auf einzelne Variablen linksklicken.

Anzeigen - Stellt den Anzeigemodus für die markierte Variable ein. Siehe Abschnitt unten.
Für bestimmte Datentypen kann der Anzeigemodus nicht umgestellt werden (Menüpunkt inaktiv). Welche Modi verfügbar sind, hängt vom Datentyp ab.
Wenn Sie den Befehl auf dem Wurzelelement eines Array-Datentyps ausführen, werden alle Feldelemente auf denselben Anzeigemodus eingestellt. Sie können jedoch auch einzelne Feldelemente umschalten.

Befehl	Tastenkombination	Beschreibung
Überschreiben/Forcen	<Strg> + <Alt> + <2>	Überschreibt oder forct das ausgewählte Element mit einem definierten Wert. Geforcte Werte werden mit Farbverlauf angezeigt (siehe Liste oben). Detaillierte Informationen zum Überschreiben eines Wertes im WATCH-Fenster finden Sie im Thema "Code debuggen: Forcen/Überschreiben".
Forcen aufheben	<Strg> + <Alt> + <3>	Setzt den geforcten Wert wieder zurück auf den tatsächlichen Wert. Ist nur aktiv, wenn die Variable geforct ist.
Alles markieren	<Strg> + <A>	Wählt alle Elemente im WATCH-Fenster aus.
Zusammenklappen	-	Klappt ein erweitertes anwenderdefiniertes Element, wie STRUCT oder ARRAY, zusammen.
Löschen	<Entf>	Löscht das ausgewählte Element aus dem WATCH-Fenster. Zur Mehrfachauswahl verwenden Sie den Kontextmenübefehl 'Alles markieren' oder halten Sie die <Strg>-Taste gedrückt, während Sie auf einzelne Variablen linksklicken.
Anzeigen	-	Stellt den Anzeigemodus für die markierte Variable ein. Siehe Abschnitt unten. Für bestimmte Datentypen kann der Anzeigemodus nicht umgestellt werden (Menüpunkt inaktiv). Welche Modi verfügbar sind, hängt vom Datentyp ab. Wenn Sie den Befehl auf dem Wurzelelement eines Array-Datentyps ausführen, werden alle Feldelemente auf denselben Anzeigemodus eingestellt. Sie können jedoch auch einzelne Feldelemente umschalten.

Anzeigemodus einstellen

Einige Datentypen bieten mehrere Möglichkeiten zur Anzeige von Online-Werten. Um die Anzeige anzupassen, rechtsklicken Sie auf die Variable und öffnen das Untermenü 'Anzeige' im Kontextmenü. Wenn der Menüpunkt inaktiv ist, dann ist für die betreffende Variable kein anderer Anzeigemodus möglich.

Hinweis
Unabhängig vom Anzeigemodus im WATCH-Fenster, kann über den Menüpunkt 'Extras > Optionen...' das angezeigte Format von REAL-, LREAL- und booleschen Variablen im Debug-Modus eingestellt werden. Wählen Sie im Dialog 'Optionen' die Kategorie 'Optionen | Online-Werte' und geben Sie die Dezimalstellen an. Siehe Abschnitte "Online-Format für REAL- und LREAL-Variablen einstellen".

Anzeigemodus verfügbar für Bedeutung

Dual Boolesche Variablen Zeigt die Werte TRUE oder FALSE mit unterschiedlichen Hintergrundfarben an.

Bezeichner Boolesche Variablen mit definiertem Pragma Zeigt die Pragma-Bezeichner an, die für die Variablenwerte TRUE/FALSE definiert sind.

Dual Bezeichner Boolesche Variablen mit definiertem Pragma Kombiniert die Anzeige des Pragma-Bezeichners für die Variablenwerte TRUE/FALSE mit den Hintergrundfarben für TRUE oder FALSE.

LED ANY_BIT-Variablen inklusive BOOL Zeigt ein LED-Symbol statt des Wertes oder Bezeichners an:
FALSE = und TRUE =
Im Fall von ANY_BIT-Variablen > BOOL, wird eine LED pro Stelle angezeigt.
Beispiel für eine BYTE-Variable:

Hexadezimal ANY_BIT-Variablen außer BOOL Zeigt die ANY_BIT-Variable als Hexadezimalwert mit dem Präfix 16# an.

Dezimal ANY_BIT-Variablen außer BOOL und ANY_REAL Zeigt die ANY_BIT-Variable als Dezimalwert.

Oktal ANY_BIT-Variablen außer BOOL Zeigt die ANY_BIT-Variable als Oktalwert mit dem Präfix 8# an.

Binär ANY_BIT-Variablen außer BOOL Zeigt die ANY_BIT-Variable als Bitfolge mit dem Präfix 2# an.
Beispiel für eine BYTE-Variable:

Exponentiell ANY_REAL-Variablen Zeigt den Wert in exponentieller Darstellung an.
Beispiel für eine LREAL-Variable:

Anzeigemodus	verfügbar für	Bedeutung
Dual	Boolesche Variablen	Zeigt die Werte TRUE oder FALSE mit unterschiedlichen Hintergrundfarben an.
Bezeichner	Boolesche Variablen mit definiertem Pragma	Zeigt die Pragma-Bezeichner an, die für die Variablenwerte TRUE/FALSE definiert sind.
Dual Bezeichner	Boolesche Variablen mit definiertem Pragma	Kombiniert die Anzeige des Pragma-Bezeichners für die Variablenwerte TRUE/FALSE mit den Hintergrundfarben für TRUE oder FALSE.
LED	ANY_BIT-Variablen inklusive BOOL	Zeigt ein LED-Symbol statt des Wertes oder Bezeichners an: FALSE = und TRUE = Im Fall von ANY_BIT-Variablen > BOOL, wird eine LED pro Stelle angezeigt. Beispiel für eine BYTE-Variable:
Hexadezimal	ANY_BIT-Variablen außer BOOL	Zeigt die ANY_BIT-Variable als Hexadezimalwert mit dem Präfix 16# an.
Dezimal	ANY_BIT-Variablen außer BOOL und ANY_REAL	Zeigt die ANY_BIT-Variable als Dezimalwert.
Oktal	ANY_BIT-Variablen außer BOOL	Zeigt die ANY_BIT-Variable als Oktalwert mit dem Präfix 8# an.
Binär	ANY_BIT-Variablen außer BOOL	Zeigt die ANY_BIT-Variable als Bitfolge mit dem Präfix 2# an. Beispiel für eine BYTE-Variable:
Exponentiell	ANY_REAL-Variablen	Zeigt den Wert in exponentieller Darstellung an. Beispiel für eine LREAL-Variable:

Der eingestellte Anzeigemodus wird zusammen mit der WATCH-Liste im Projekt gespeichert.
