VRRP
Die Ansicht 'Redundanz VRRP' zeigt die VRRP-Ringtopologie (VRRP = Virtual Router Redundancy Protocol). Bei VRRP bilden zwei oder mehrere Router einen virtuellen Router. Die Kommunikation im Netzwerk erfolgt über die IP- und MAC-Adressen des virtuellen Routers. Fällt einer der physikalischen Router aus, werden die virtuellen Adressen auf einen anderen Router übertragen. Dazu wird einer der Router innerhalb der Gruppe als Master definiert. Der VRRP-Master bindet die virtuelle IP-Adresse und MAC-Adresse an seiner Netzwerkschnittstelle ein und fungiert als Standard-Gateway für die Netzwerkgeräte. Alle anderen Geräte dienen als Backup. Fällt der VRRP-Master aus, wird einer der Backup-Router zum Master-Router (der Backup-Router mit der höchsten Priorität wird zum Master-Router).
Physikalische Geräte mit aktiviertem VRRP und virtuelle Router werden in dieser Ansicht durch spezielle Symbole dargestellt (siehe unten). Jeder virtuelle Router ist mit den "echten" Routern (physikalische Geräte) verbunden. Wenn Sie in der Topologie einen Router auswählen, wird der Router, der als Master-Router im Netzwerk fungiert, durch ein spezielles Symbol dargestellt. Der Gerätetooltip zeigt u.a. die VRRP-Rolle des Gerätes und die IP-Adresse des virtuellen Routers. Nicht-VRRP-Geräte erscheinen in dieser Topologie ausgegraut.
Spezifische Symbole in der Ansicht 'VRRP'
| Hinweis
Sie können die Geräteanzeige zwischen zwei Modi umschalten: Standard und individuell. Im Standardmodus werden die in der folgenden Tabelle aufgelisteten Gerätesymbole zur Darstellung der Geräte verwendet. Im individuellen Modus wird als Gerätesymbol das in der Gerätebeschreibungsdatei (z.B. FDCML, GSDML etc.) hinterlegte Bild verwendet. Um die Anzeige umzuschalten, klicken Sie in der Symbolleiste des 'Physikalische Topologie'-Editors auf das Symbol  (siehe auch Abschnitt "Gerätebilder aktivieren/deaktivieren"). |
| Symbol | Gerät |
|---|---|
 | Virtueller Router |
 | Physikalischer Router |
 | Physikalischer Router, der als Master für einen in der Topologie markierten virtuellen Router agiert. |
Beispiel für eine VRRP-Topologie

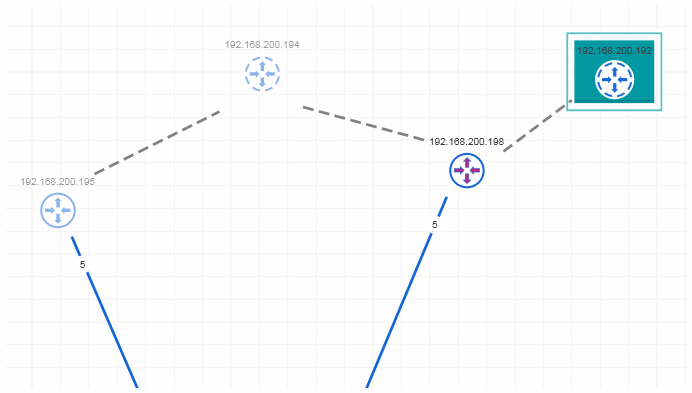

Im folgenden Beispiel ist in der Topologie der virtuelle Router mit der IP-Adresse 192.168.200.192 ausgewählt. Der Router mit der IP-Adresse 192.168.200.198 fungiert als Master für den virtuellen Router.
