LOGIKANALYSE: Applikation überwachen
In diesem Hilfekapitel und seinen Themen erhalten Sie folgende Informationen:Allgemeine Informationen
Die LOGIKANALYSE ist ein Werkzeug zur Aufzeichnung von Variablenwerten aus der laufenden Steuerung und zur grafischen Anzeige der gelesenen Werte in Form von Kurven, bei denen die Skalierung beider Achsen (x und y) angepasst werden kann.
Gleichzeitig können bis zu 16 Variablen aufgezeichnet werden.
Die LOGIKANALYSE unterstützt Variablen und Ports aus IEC-61131-3-Programmen sowie Ports aus (externen) nicht-IEC 61131-3-Programmen.
| Hinweis
In der folgenden Beschreibung schließt der Begriff "Variablen" auch Ports ein. |
Anwenderdefinierte Datentypen wie ARRAYs und STRUCTs können ebenfalls in die LOGIKANALYSE eingefügt werden. Beim Einfügen erscheint eine Auswahlmaske, in der Sie die aufzuzeichnenden Elemente auswählen können (siehe Schritt 1).

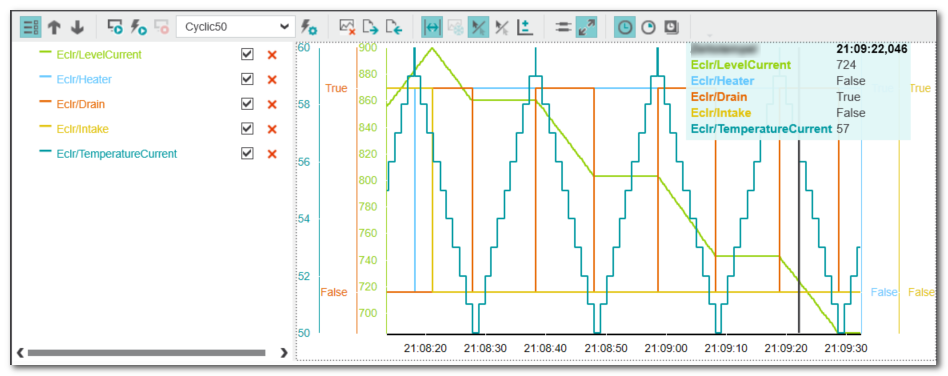

Beispiel: Visualisierte Kurven mehrerer aufgezeichneter Werte in der LOGIKANALYSE
 | Das LOGIKANALYSE-Fenster befindet sich im Cross-Funktionen-Bereich am unteren Bildschirmrand. Sie können das Fenster aus-/einblenden, indem Sie in der Symbolleiste (Cross-Funktionen-Bereich) auf die Schaltfläche LOGIKANALYSE klicken. |
Während die Steuerung läuft und der Debug-Modus in PLCnext Engineer aktiv ist (Code-Arbeitsblätter, Variablentabellen und Datenlisten/Portlisten zeigen Variablen-/Portwerte an), können Sie Variablen/Ports, die Sie überwachen möchten, in die Subscriptionliste der LOGIKANALYSE einfügen und dann die Aufnahmesession starten. Die LOGIKANALYSE ist ein Subscriber (Abonnent) dieser Online-Werte beim Prozess der Steuerungslaufzeit. Werte werden auf der Steuerung aufgezeichnet, dort zwischengespeichert und dann in PLCnext Engineer übertragen.
Die LOGIKANALYSE kann numerische Werte aufzeichnen sowie Boolesche Werte (diese werden intern in die numerischen Werte 0 und 1 konvertiert) und Bitwerte (konvertiert in numerische Darstellung). Außerdem können aufgezeichnete Daten aus der LOGIKANALYSE exportiert werden. Exportierte Daten können wieder importiert und zur späteren Auswertung als Kurven angezeigt werden.
Die LOGIKANALYSE-Konfiguration wird mit dem PLCnext Engineer-Projekt gespeichert und wieder geladen, wenn Sie das Projekt öffnen. Die Konfiguration beinhaltet Folgendes:
- Subscriptionliste mit Variablen
- Voreingestellte Abtastrate
- Ansichtseinstellungen
- Triggereinstellungen
| Hinweis
Jedes Mal, wenn Sie die LOGIKANALYSE-Konfiguration ändern, wird auch das PLCnext Engineer-Projekt geändert. |
Wichtige Hinweise zur LOGIKANALYSE
Beachten Sie die folgenden Hinweise beim Arbeiten mit der LOGIKANALYSE:
- Die LOGIKANALYSE ist möglicherweise nicht für alle Steuerungstypen verfügbar.
- Die sicherheitsbezogene Applikation wird aktuell von der LOGIKANALYSE nicht unterstützt: Deshalb bezieht sich dieses Thema nur auf die (nicht-sicherheitsbezogene) Standard-Steuerung. Eine Beschreibung der Debugging-Werkzeuge für die sicherheitsbezogene SPS finden Sie im Hilfekapitel "Sicherheitsbezogene SPS-Inbetriebnahme: Von Kompilieren bis Debuggen
‣ Sicherheitsbezogene SPS-Inbetriebnahme: Von Kompilieren bis Debuggen
×‣ Verbinden contra Monitoring-Modus contra Debug-Modus
×‣ Sicherheitsbezogene Applikation aus dem Sicherheitscockpit steuern
×‣ Diagnose der Sicherheitssteuerung aus dem 'Cockpit Sichere SPS'
×‣ Sicherheitssteuerung überwachen/debuggen
×‣ Monitoring-Modus: Online-Werte anzeigen
×‣ Debuggen von sicherheitsbezogenem Code: Forcen/Überschreiben
×‣ WATCH-Fenster: Sicherheitsbezogene Applikation überwachen/debuggen
×‣ Simulation der sicherheitsbezogenen SPS
×". - Die Aufzeichnungssession wird automatisch gestoppt, wenn die Verbindung zwischen PLCnext Engineer und der Steuerung unterbrochen wird (per Menüpunkt) oder wenn das Projekt oder PLCnext Engineer geschlossen wird.
- Wird das Projekt während einer laufenden Aufzeichnungssitzung geändert und diese Änderung bedeutet, dass eine (entweder für die Aufzeichnung oder als Triggerbedingung eingefügte) Variable gelöscht wurde, hat dies Auswirkungen auf die Aufzeichnung. Vor dem Aktivieren des Debug-Modus prüft PLCnext Engineer, ob die Aufzeichnungssession von den Änderungen im Projekt betroffen ist, entfernt betroffene Variablen aus der Session, prüft die Triggerbedingungen auf Gültigkeit und gibt eine entsprechende Meldung aus.
- Die Aktualisierungsrate von Online-Werten hängt vom 'Abfrage-Intervall' ab, welches im 'Optionen'-Dialog eingestellt ist. Je höher der Intervallwert ist, desto weniger Daten werden im Hintergrund zwischen PLCnext Engineer und der Steuerung übertragen, d.h. desto länger ist die Zeitspanne bis zur nächsten Aktualisierung der Werte in Online-Arbeitsblättern, im WATCHES-Fenster und in der LOGIKANALYSE.
Setzen Sie deshalb den Intervallwert so niedrig wie Ihre Internetverbindung erlaubt. Lesen Sie hierzu das Thema "TCP-Kommunikationseinstellungen". - Neben der LOGIKANALYSE ist für PLCnext Technology-Steuerungstypen auch der Data Logger verfügbar. Dieses Tool ist Bestandteil der Steuerungsfirmware und erlaubt die Aufzeichnung von Daten, ohne dass dabei PLCnext Engineer verbunden sein muss.
Aufzeichnungsmodi
Die LOGIKANALYSE unterstützt zwei Aufzeichnungsmodi. In beiden Modi muss die Session mit der entsprechenden Schaltfläche in der Symbolleiste der LOGIKANALYSE manuell gestartet werden.
 | Manuelle Session
Die Aufzeichnung aller Variablen auf der Subscriptionliste wird sofort gestartet. Es müssen keine Triggerbedingungen definiert werden. Aufgezeichnete Variablenwerte werden kontinuierlich in das LOGIKANALYSE-Fenster geladen und dort visualisiert.Die Aufzeichnung läuft weiter, bis sie manuell mit der Schaltfläche  gestoppt wird. |
 | Getriggerte Session
Die Aufzeichnung der Variablen auf der Subscriptionliste wird erst gestartet, wenn die in den 'Triggerbedingungen' definierten Trigger-Ereignisse eingetreten sind. Sobald das Trigger-Ereignis stattfindet, werden die bereits vor dem Trigger-Ereignis aufgezeichneten Daten in das LOGIKANALYSE-Fenster geladen und grafisch dargestellt. Danach wird die Aufzeichnung kontinuierlich fortgesetzt. Die getriggerte Session wird automatisch beendet, sobald die definierte Anzahl von Zyklen nach dem Trigger-Ereignis erreicht ist.Während der Aufzeichnung kann die Session jederzeit mit der Schaltfläche gestoppt werden.Die Anzahl der aufgezeichneten Zyklen vor und nach dem Trigger-Ereignis definieren Sie, indem Sie auf folgendes Symbol klicken:
 |
