PLCnext Technology-Systemvariablen

Systemvariable			Typ	Beschreibung
DEVICE_STATE			DEVICE_STATE_X152_TYPE	Datenstruktur
1	BOARD_TEMPERATURE		SINT	Temperatur im Inneren des Gehäuses (in °C).
1	reserved1		BOOL	Reserviert
1	RAMDISK_USAGE		USINT	Aktuelle Auslastung des RAM-Speichers.
1	CPU_LOAD_ALL_CORES		USINT	Durchschnittliche aktuelle Auslastung aller Prozessorkerne (in %).
1	CPU_LOAD_PER_CORE		CPU_LOAD_PER_CORE_ARRAY	Informationen über die Auslastung der einzelnen Prozessorkerne.
1	1	[1]	USINT	Aktuelle Auslastung von Prozessorkern 1 (in %).
1	1	[2]	USINT	Aktuelle Auslastung von Prozessorkern 2 (in %).
1	1	[3]	USINT	Aktuelle Auslastung von Prozessorkern 3 (in %).

Systemvariable			Typ	Beschreibung
RTC			RTC_TYPE	Datenstruktur
1	HOURS		USINT	Systemzeit (Stunden)
1	MINUTES		USINT	Systemzeit (Minuten)
1	SECONDS		USINT	Systemzeit (Sekunden)
1	DAY		USINT	Systemzeit (Tag)
1	MONTH		USINT	Systemzeit (Monat)
1	YEAR		UINT	Systemzeit (Jahr)

Systemvariable			Typ	Beschreibung
USER_PARTITION			PARTITION_INFO	Datenstruktur
1	MEM_TOTAL		ULINT	Gesamtspeicher der Partition in Bytes (einschließlich reservierter Blöcke).
1	MEM_FREE		ULINT	Freier, verfügbarer Speicher in Bytes (ohne reservierte Blöcke).
1	MEM_USED		ULINT	Verwendeter Speicher in Bytes (einschließlich reservierte Blöcke).
1	MEM_HANDLING		ULINT	Verwendeter Speicher in % (ohne reservierte Blöcke).

Systemvariable						Typ	Beschreibung
ESM_DATA						ESM_DAT	Datenstruktur
1	ESM_COUNT					USINT	Anzahl der ESMs (ein ESM pro Prozessorkern).
1	ESM_INFOS					ESM_INFO_ARRAY	1
1	1	[1] ... [2]				ESM_INFO	Information über den ESM [1 ... 2] 2.
1	1	1	TASK_COUNT			UINT	Anzahl der Tasks, die für den ESM konfiguriert wurden.
1	1	1	TICK_COUNT			UDINT	Immer 0
1	1	1	TASK_INTERVAL			UDINT	Immer 0
1	1	1	TASK_INFOS			TASK_INFO_ARRAY	1
1	1	1	1	[1] ... [16]		TASK_INFO	Information über die Tasks [1 ... 16].
1	1	1	1	1	INTERVAL 1	LINT	Zeitintervall Bei zyklischen Tasks: Zeitintervall in µs Bei azyklischen Tasks: 0
1	1	1	1	1	PRIORITY 1	INT	Priorität des Task.
1	1	1	1	1	WATCHDOG 1	LINT	Watchdog-Zeit in μs (0 = kein Watchdog). Watchdog-Zeit, die für die Summe aus Ausführungszeit und Verzögerungszeit festgelegt ist. Bei Überschreitung der Zeit wird der Watchdog getriggert.
1	1	1	1	1	LAST_EXEC_DURATION	LINT	Ausführungszeit des Task im vorherigen Zyklus in μs. Diese beinhaltet auch Unterbrechungen durch Tasks mit höherer Priorität.
1	1	1	1	1	MIN_EXEC_DURATION	LINT	Minimale Ausführungszeit des Task in μs. Diese beinhaltet auch Unterbrechungen durch Tasks mit höherer Priorität.
1	1	1	1	1	MAX_EXEC_DURATION	LINT	Maximale Ausführungszeit des Task in μs. Diese beinhaltet auch Unterbrechungen durch Tasks mit höherer Priorität.
1	1	1	1	1	LAST_ACTIVATION_DELAY	LINT	Verzögerungszeit des Task im vorherigen Zyklus in μs. Eine Verzögerung tritt auf, wenn zum Zeitpunkt der Taskaktivierung Tasks mit höherer Priorität anstehen.
1	1	1	1	1	MIN_ACTIVATION_DELAY	LINT	Minimale Verzögerungszeit des Task in μs. Eine Verzögerung tritt auf, wenn zum Zeitpunkt der Taskaktivierung Tasks mit höherer Priorität anstehen.
1	1	1	1	1	MAX_ACTIVATION_DELAY	LINT	Maximale Verzögerungszeit des Task in μs. Eine Verzögerung tritt auf, wenn zum Zeitpunkt der Taskaktivierung Tasks mit höherer Priorität anstehen.
1	1	1	1	1	EXEC_TIME_THRESHOLD 1	LINT	Schwellwert, der für die Summe aus Ausführungszeit und Verzögerungszeit festgelegt ist.
1	1	1	1	1	EXEC_TIME_THRESHOLD _CNT	ULINT	Bei einer Überschreitung des definierten Schwellwerts EXEC_TIME_THRESHOLD wird die Variable EXEC_TIME_THRESHOLD_CNT inkrementiert.
1	1	1	1	1	NAME 1	STRING	Name des Task.
1	EXCEPTION_COUNT					USINT	Anzahl der Ausnahmefehler (Exceptions).
1	EXCEPTION_INFOS					ESM_EXCEPTION_INFO_ARRAY	1
1	1	[1] ... [2]				ESM_EXCEPTION_INFO	Information zu den Exceptions [1 ... 2] 2.
1	1	1	TYPE_ID			UDINT	ID der Exception.
1	1	1	SUB_TYPE			STRING512	Exceptiontyp
1	1	1	SUB_TYPE_ID			UDINT	ID des Tasks, in welchem die Exception aufgetreten ist.
1	1	1	TASK_NAME			STRING	Name des Task, in welchem die Exception aufgetreten ist.
1	1	1	PROGRAM_NAME			STRING512	Name der Programminstanz, in der die Exception aufgetreten ist.
1	1	1	INFORMATION			STRING512	Information zu der aufgetretenen Exception.

1  Sie können die Systemvariable im 'Tasks und Events'-Editor setzen.

2  Einige CPUs unterstützen nur ESM1.

Systemvariable	Typ	Beschreibung

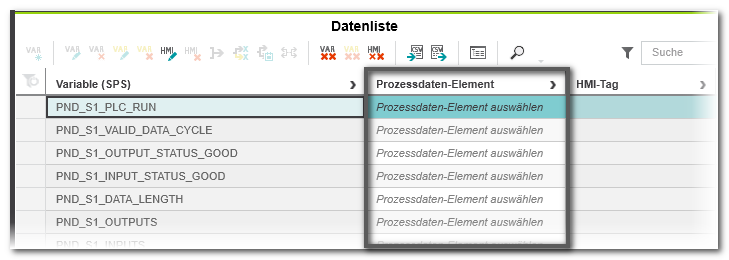

PND_S1_PLC_RUN	BOOL	TRUE bedeutet, dass sich die übergeordnete Steuerung im Modus BETRIEB befindet.
PND_S1_VALID_DATA_CYCLE	BOOL	TRUE, wenn die I-Device-Konfiguration in Ordnung ist. Um den Wert abzurufen, muss die Steuerung angeschlossen sein, kann sich aber im Modus STOP oder BETRIEB befinden.
PND_S1_OUTPUT_STATUS_GOOD	BOOL	Status der Ausgangsdaten. Um den Wert abzurufen, muss die Steuerung angeschlossen sein und sich im Modus BETRIEB befinden.
PND_S1_INPUT_STATUS_GOOD	BOOL	Status der Ausgangsdaten. Um den Wert abzurufen, muss die Steuerung angeschlossen sein und sich im Modus BETRIEB befinden.
PND_S1_DATA_LENGTH	WORD	Länge der Eingangs- und Ausgangsdaten in Byte. Der Wert wird nur aktualisiert, wenn die Steuerung angeschlossen ist und PND_S1_VALID_DATA_CYCLE = TRUE ist.
PND_S1_OUTPUTS	PND_IO_512	1
PND_S1_INPUTS	PND_IO_512	1
PND_IO_DRIVEN_BY_PLC	INT	Applikative Systemredundanz des aktuell an das PN-Gerät angeschlossenen Profinet-Controllers. Mögliche Werte: 0 = Kein Profinet-Controller 1 = Profinet-Controller A 2 = Profinet-Controller B Der Wert wird nur aktualisiert, wenn die Steuerung angeschlossen ist und PND_S1_VALID_DATA_CYCLE = TRUE ist.

Systemvariable	Typ	Beschreibung
PNIO_SYSTEM_BF	BOOL	Wenn TRUE, wurde eine fehlende Verbindung zu einem konfigurierten Profinet-Gerät festgestellt: Im Profinet-Netzwerk ist ein Fehler aufgetreten, d.h. es konnte keine Verbindung zu mindestens einem konfigurierten Profinet-Gerät hergestellt werden. Dieser Wert wird nicht gesetzt, wenn der Parameter Drive BF eines Profinet-Geräts auf FALSE gesetzt war. Das Profinet-Gerät wurde damit aus der Verbindungsüberwachung herausgenommen.
PNIO_SYSTEM_SF	BOOL	Wenn TRUE, ist ein Diagnose-Interrupt in einem konfigurierten Profinet-Gerät aufgetreten: Mindestens ein Profinet-Gerät meldet einen Systemfehler als Diagnose-Interrupt oder Wartungsalarm. Die Fehlerpriorität ist in den folgenden Variablen zu finden: PNIO_MAINTENANCE_DEMANDED und PNIO_MAINTENANCE_REQUIRED
PNIO_MAINTENANCE_DEMANDED	BOOL	Mit TRUE wird ein Wartungsbedarf angezeigt: Mindestens ein Profinet-Gerät meldet einen "Wartungsbedarf". Wartungsalarm mit hoher Priorität, wenn die Verbindung aktiv ist. Das betroffene Profinet-Gerät kann mit Hilfe des RALRM-Diagnose-Funktionsbausteins identifiziert werden.
PNIO_MAINTENANCE_REQUIRED	BOOL	Mit TRUE wird ein Wartungsbedarf angezeigt: Mindestens ein Profinet-Gerät meldet "Wartung erforderlich". Wartungsalarm mit niedriger Priorität, wenn die Verbindung aktiv ist. Das betroffene Profinet-Gerät kann mit Hilfe des RALRM-Diagnose-Funktionsbausteins identifiziert werden.
PNIO_CONFIG_STATUS	WORD	Konfigurationsstatus des Profinet-Controllers. Der WORD-Wert entspricht dem folgenden Mapping: Bit 0: PNIO_CONFIG_STATUS_READY Bit 1: PNIO_CONFIG_STATUS_ACTIVE Bit 2: PNIO_CONFIG_STATUS_CFG_FAULT
PNIO_CONFIG_STATUS_ACTIVE	BOOL	Zielkonfiguration geladen. TRUE, wenn eine Zielkonfiguration auf den Profinet-Controller geschrieben wurde. In diesem Zustand versucht der Profinet-Controller zyklisch, eine Verbindung zu allen Geräten der Zielkonfiguration aufzubauen.
PNIO_CONFIG_STATUS_READY	BOOL	Profinet-Controller initialisiert. TRUE, wenn der Profinet-Controller ohne Fehler initialisiert werden konnte. FALSE, wenn keine Zielkonfiguration aus PLCnext Engineer geschrieben wurde.
PNIO_CONFIG_STATUS_CFG_FAULT	BOOL	Gewünschte Profinet-Controller-Konfiguration wurde aufgrund eines schwerwiegenden Fehlers nicht übernommen.
PNIO_FORCE_FAILSAFE	BOOL	Alle Profinet-Geräte werden aufgefordert, ihre konfigurierten Ersatzwerte einzustellen. Die Systemvariable kann bei Bedarf aus Ihrem Anwendungsprogramm aus geschrieben/gesetzt werden.
PNIO_FORCE_PRIMARY	BOOL	Funktionsbausteine verwenden diese Variable für applikative Redundanz, um die SRL-Rolle des Profinet-Controllers festzulegen.

Systemvariable	Typ	Beschreibung
SPNS	SPNSV2_TYPE	Datenstruktur
PRJ
NAME	STRING	PLCnext Engineer-Projektname.
CRC	DWORD	Projekt-CRC (32 Bit) des Bootprojekts der sicherheitsbezogenen SPS.
EXEC_TIME	UDINT	Dauer eines Programmzyklus der sicherheitsbezogenen SPS in µs.
HAS_PRJ	BOOL	Das sicherheitsbezogene Anwendungsprogramm und die Programmquelle sind im Speicher der sicherheitsbezogenen SPS verfügbar.
DIAG
STATUS_REG	WORD	Diagnose-Statusregister, das die Statusinformationen der sicherheitsbezogenen SPS enthält. Dieses spiegelt zu jeder Zeit den Zustand der sicherheitsbezogenen SPS wider, einschließlich aller aufgetretenen Fehlerzustände. Zusätzliche Informationen und Fehlerparameter, insbesondere im Failure State (FS), sind in den entsprechenden Diagnose-Parameterregistern der sicherheitsbezogenen SPS enthalten (Elemente SPNS.DIAG.PARAM_REG und SPNS.DIAG.PARAM_2). Details zu den Informationen im Diagnose-Statusregister finden Sie im Handbuch zur Steuerung.
PARAM_REG	WORD	Diagnose-Parameterregister 1 der sicherheitsbezogenen SPS (Fehlercode).
PARAM_2_REG	WORD	Diagnose-Parameterregister 2 der sicherheitsbezogenen SPS (zusätzliche Fehlermeldungen für Service/Wartung).
EXT_PARAM_REG	DWORD	Erweitertes Diagnose-Parameterregister der sicherheitsbezogenen SPS (zusätzliche Fehlermeldungen für Service/Wartung).
CH2_PARAM_REG	WORD	Diagnose-Parameterregister 1 des Kanals 2 (CH2) der sicherheitsbezogenen SPS (Fehlercode).
CH2_PARAM_2_REG	WORD	Diagnose-Parameterregister 2 des Kanals 2 (CH2) der sicherheitsbezogenen SPS (zusätzliche Fehlermeldungen für Service/Wartung).
CH2_EXT_PARAM_REG	DWORD	Erweitertes Diagnose-Parameterregister des Kanals 2 (CH2) der sicherheitsbezogenen SPS (zusätzliche Fehlermeldungen für Service/Wartung).
INFO
CYCLE_TIME	UDINT	Zykluszeit sicherheitsbezogene SPS in µs
TEMP
TEMP_CURRENT	INT	Aktuell gemessene Temperatur in der sicherheitsbezogenen SPS
TEMP_MIN	INT	Minimale gemessene Temperatur der sicherheitsbezogenen SPS seit dem letzten Einschalten des Geräts.
TEMP_MAX	INT	Maximale gemessene Temperatur der sicherheitsbezogenen SPS seit dem letzten Einschalten des Geräts.
STATUS_REG	WORD	Temperatur-Statusregister der sicherheitsbezogenen SPS 0x0000: Die Temperatur der sicherheitsbezogenen SPS ist im nicht-kritischen Bereich <= 63 °C. 0x0080: Die Temperatur der sicherheitsbezogenen SPS liegt im kritischen Bereich, nahe der Toleranzschwelle >= 64 °C und <= 73 °C. Die sicherheitsbezogene SPS bleibt im Zustand RUN und gibt gleichzeitig eine Warnung mit dem Fehlercode 0xFA41 aus. 0x8000: Die Temperatur der sicherheitsbezogenen SPS überschreitet den erlaubten Bereich (>= 74 °C). Die sicherheitsbezogene SPS geht in den sicheren Zustand und gibt eine Fehlermeldung mit dem Fehlercode 0x924D aus.
CPU
LOAD_CURRENT	INT	Aktuelle CPU-Last der sicherheitsbezogenen SPS
LOAD_MIN	INT	Minimale gemessene CPU-Last der sicherheitsbezogenen SPS seit dem letzten Einschalten des Geräts.
LOAD_MAX	INT	Maximale gemessene CPU-Last der sicherheitsbezogenen SPS seit dem letzten Einschalten des Geräts.
STATUS_REG	WORD	CPU-Statusregister der sicherheitsbezogenen SPS
FW_Version
VERSION_MAJOR	BYTE	Hauptversion der Firmware der sicherheitsbezogenen SPS
VERSION_MINOR	BYTE	Unterversion der Firmware der sicherheitsbezogenen SPS
VERSION_BUILD	WORD	Build-Nummer der Firmware der sicherheitsbezogenen SPS
FPGA_VERSION
VERSION_MAJOR	BYTE	Hauptversion der Hardware FPGA der sicherheitsbezogenen SPS
VERSION_MINOR	BYTE	Unterversion der Hardware FPGA der sicherheitsbezogenen SPS
VERSION_BUILD	WORD	Build-Nummer der Hardware FPGA der sicherheitsbezogenen SPS
NUM_OF_ACTIVE_ARS	UINT	Anzahl der aktiven Profinet-Applikationsbeziehungen (AR)
FW_UPDATE_STATUS	UINT	Status des sicherheitsbezogenen Firmware-Updates
SOFT_RESET_REG	WORD	Software-Reset-Register der sicherheitsbezogenen SPS

Systemvariable	Typ	Beschreibung
SPLC_CONTROL_COMMAND	SPNS_CONTROL_TYPE	Datenstruktur mit 32 Bits zur Freigabe von Funktionen der sicherheitsbezogenen SPS.
CODE	DWORD	Bit 0: Setzt die minimalen und maximalen sicherheitsrelevanten Roundtrip-Zeiten zurück (Paketumlaufzeiten SRT_MIN, SRT_MAX). Datenrichtung: Standard-Steuerung > sicherheitsbezogene SPS
PARAM	DWORD	Bits 1 bis 31: Reserviert.

Systemvariable	Typ	Beschreibung
SPLC_CONTROL_CONFIRM	SPNS_CONTROL_TYPE	Datenstruktur mit 32 Bit zur Rückmeldung von Funktionen der sicherheitsbezogenen SPS, die über die Variable SPLC_CONTROL_COMMAND angefordert wurden.
CODE	DWORD	Bit 0: Bestätigt das Rücksetzen der minimalen und maximalen sicherheitsrelevanten Roundtrip-Zeiten (Paketumlaufzeiten SRT_MIN, SRT_MAX). Datenrichtung: Sicherheitsbezogene SPS > Standard-Steuerung.
PARAM	DWORD	Bits 1 bis 31: Reserviert.

Systemvariable	Typ	Beschreibung
SPLC_CYCLE_TIME	SAFEDINT	Zykluszeit des SafetyProxy-Task, der von der sicherheitsbezogenen SPS ausgeführt wird. Der Wert wird zu Beginn eines jeden Zyklus gelesen und ist erst nach 16 Zyklen gültig. Er wird als gleitender (geglätteter) Durchschnittswert in µs angegeben.
SPLC_CYCLE_DURATION	SAFEDINT	Programmausführungszeit der Sicherheits-SPS (gemessen von der Aktivierung des Zyklus bis zum Ende des Zyklus). Die Dauer des Zyklus umfasst das Lesen der Standard-Eingangsdaten, der sicherheitsbezogenen Eingangsmeldungen, die Laufzeit der sicherheitsbezogenen I/O-Stacks, die Laufzeit des Sicherheitsprogramms, die Laufzeit der Synchronisation zwischen beiden Kanälen, die Laufzeit aller fehlersteuernden Maßnahmen, die im Rahmen des Zyklus ausgeführt werden, und den Schreibvorgang der sicherheitsbezogenen Ausgangsdaten. Der Wert wird zu Beginn eines jeden Zyklus gelesen und ist erst nach 16 Zyklen gültig. Er wird als gleitender (geglätteter) Durchschnittswert in µs angegeben.
SPLC_TEMPERATURE	SAFEDINT	Temperatur der Sicherheits-SPS. Der Wert wird zu Beginn eines jeden Zyklus gelesen. Er hat die Einheit °C.
SPLC_PRJ_CRC	SAFEWORD	Projektprüfsumme der sicherheitsbezogenen Anwendung. Der Wert wird einmalig aus dem Bootproject-Header gelesen.
SPLC_CLOCK_PULSE_1S	SAFEBOOL	Symmetrischer Taktpuls 1s (High 1s -> Low 1s). Impulsfolge mit T/2 = 1 Sekunde (T = 2s). Für diese Funktionalität wird die sicherheitsbezogene Zeitbasis eines jeden Kanals (Auflösung 1ms) verwendet. Jeder Kanal hat seine eigene sicherheitsbezogene Zeitbasis, die zwischen den Kanälen synchronisiert wird. Daraus leitet jeder Kanal unabhängig die Impulse ab. Die Flankenwechsel erfolgen zyklussynchron. Die Genauigkeit der Taktimpulse (Periodendauer T) hängt von der Zykluszeit ab: Treal = T + ΔT mit ΔT <= Zykluszeit
SPLC_CLOCK_PULSE_1M	SAFEBOOL	Symmetrischer Taktpuls 1m (High 1m -> Low 1m). Impulsfolge mit T/2 = 1 Minute (T = 2m). Für diese Funktionalität wird die sicherheitsbezogene Zeitbasis eines jeden Kanals (Auflösung 1ms) verwendet. Jeder Kanal hat seine eigene sicherheitsbezogene Zeitbasis, die zwischen den Kanälen synchronisiert wird. Daraus leitet jeder Kanal unabhängig die Impulse ab. Die Flankenwechsel erfolgen zyklussynchron. Die Genauigkeit der Taktimpulse (Periodendauer T) hängt von der Zykluszeit ab: Treal = T + ΔT mit ΔT <= Zykluszeit
SPLC_CLOCK_PULSE_1H	SAFEBOOL	Symmetrischer Taktpuls 1h (High 1h -> Low 1h). Impulsfolge mit T/2 = 1 Stunde (T = 2h). Für diese Funktionalität wird die sicherheitsbezogene Zeitbasis eines jeden Kanals (Auflösung 1ms) verwendet. Jeder Kanal hat seine eigene sicherheitsbezogene Zeitbasis, die zwischen den Kanälen synchronisiert wird. Daraus leitet jeder Kanal unabhängig die Impulse ab. Die Flankenwechsel erfolgen zyklussynchron. Die Genauigkeit der Taktimpulse (Periodendauer T) hängt von der Zykluszeit ab: Treal = T + ΔT mit ΔT <= Zykluszeit
SPLC_CLOCK_PULSE_1D	SAFEBOOL	Symmetrischer Taktpuls 1d (High 1d -> Low 1d). Impulsfolge mit T/2 = 1 Tag (T = 2d). Für diese Funktionalität wird die sicherheitsbezogene Zeitbasis eines jeden Kanals (Auflösung 1ms) verwendet. Jeder Kanal hat seine eigene sicherheitsbezogene Zeitbasis, die zwischen den Kanälen synchronisiert wird. Daraus leitet jeder Kanal unabhängig die Impulse ab. Die Flankenwechsel erfolgen zyklussynchron. Die Genauigkeit der Taktimpulse (Periodendauer T) hängt von der Zykluszeit ab: Treal = T + ΔT mit ΔT <= Zykluszeit
SPLC_POWER_DOWN_EVENT SV_SI	SAFEBOOL	Mit der steigenden Flanke (SAFEFALSE > SAFETRUE) zeigt diese Variable an, dass die Standard-Steuerung einen Ausfall der Versorgungsspannung gemeldet hat. Abhängig vom Typ der Standard-Steuerung (siehe Hinweis unten) hat die Sicherheitsapplikation in der Sicherheitssteuerung nun eine definierte Zeitspanne, um bestimmte Aktionen für den PowerDown-Fall zu starten. Die maximale Zeitverzögerung zwischen dem Auftreten/Melden und der Bearbeitung des PowerDown-Events entspricht der Dauer der Zykluszeit. Hinweis Ob das PowerDown-Event unterstützt wird, hängt davon ab, ob die Standard-Steuerung eine interne USV enthält oder nicht. Dies ist derzeit bei den Steuerungstypen NFC482, RFC4072, BPC und AXC F 3152 mit SPLC1000 der Fall.
SPLC_SYS_TICK_CNT	SAFEDINT	Zeigt die Anzahl der verarbeiteten Zyklen der sicherheitsbezogenen SPS an. Der Zähler läuft bei 0x7FFFFFFF über und beginnt automatisch wieder bei 0x00000000. Wertebereich: 0 ... +2.147.483.647 dann wieder Start bei 0. Die Dauer bis zum Überlauf hängt von der Zykluszeit ab. Bei einer Zykluszeit von 5 ms läuft der Zähler nach etwa 124,27 Tagen über.

Systemvariable	Typ	Beschreibung
FDEV_DYN_READY	SAFEBOOL	Eingangsvariable, die die erfolgreiche Zuweisung des F_Dest_Add an das F-Device anzeigt. SAFETRUE: Die in der Variablen FDEV_DYN_REQ_F_DST gespeicherte Adresse wurde übernommen und ist nun die gültige F_Dest_Add. SAFEFALSE: Die Zuweisung von F_Dest_Add ist (noch) nicht gültig. Flanke SAFETRUE > SAFEFALSE, wenn FDEV_DYN_SET_REQ_F_DST von SAFETRUE auf SAFEFALSE wechselt.
FDEV_DYN_ERROR	SAFEBOOL	Eingangsvariable, die einen Fehler bei der Zuweisung der F_Dest_Add anzeigt. SAFETRUE: Ein Fehler wurde erkannt. Der zugehörige Fehlercode kann aus der Variablen FDEV_DYN_DIAGCODE ausgelesen werden. SAFEFALSE: Es wurde kein Fehler erkannt.
FDEV_DYN_USED_F_DST	SAFEDINT	Eingangsvariable, die die aktuell eingestellte F_Dest_Add des F-Device anzeigt. Der Wert dieser Variable muss unter Berücksichtigung weiterer Systemvariablen interpretiert werden: Wenn FDEV_DYN_MODE_F_DST = FALSE (keine dynamische, sondern statische Adresszuweisung): Anzeige der konfigurierten F_Dest_Add. Wenn das F-Device nicht parametriert ist, wird der Wert 0 angezeigt. Wenn FDEV_DYN_MODE_F_DST = TRUE: Anzeige der F_Dest_Add in FDEV_DYN_REQ_F_DST ab steigender Flanke von FDEV_DYN_SET_REQ_F_DST (flankengesteuerte Variable zur Adressvergabe). Der zugewiesene Adresswert bleibt auch dann erhalten, wenn FDEV_DYN_SET_REQ_F_DST wieder auf FALSE wechselt.
FDEV_DYN_USED_F_SRC	SAFEDINT	Eingangsvariable, die die parametrierte/verwendete F_Source_Add anzeigt, nachdem der F-Parameterblock der überlagerten Steuerung (d. h. des neuen F-Host) empfangen wurde.
FDEV_DYN_DIAGCODE	SAFEWORD	Diagnosemeldung. Die Meldungs-/Fehlercodes sind in der folgenden Tabelle beschrieben.
FDEV_DYN_MODE_F_DST	SAFEBOOL	Zustandsgesteuerte Ausgangsvariable, die die Quelle der vom F-Device zu verwendenden F_Dest_Add steuert und damit die Funktion ein- und ausschaltet. Hinweis Die Variable wird nur ausgewertet, während sich das F-Device im Zustand Stop befindet. SAFEFALSE: Funktion ist nicht aktiviert und das F-Device bezieht seine F_Dest_Add aus dem Parameterwert, der im Editor 'Sicherheitsbezogene Parameter' des Steuerungsknotens in der ANLAGE eingestellt ist. Flanke SAFEFALSE > SAFETRUE: Keine Aktion, es wird auf eine steigende Flanke der Variablen FDEV_DYN_SET_REQ_F_DST gewartet. SAFETRUE: Es wird die in der Variablen FDEV_DYN_REQ_F_DST eingestellte F_Dest_Add verwendet. Flanke SAFETRUE > SAFEFALSE: Das F-Device wendet die im Projekt konfigurierte F_Dest_Add an und führt eine Neuinitialisierung des lokalen F-Devices durch.
FDEV_DYN_SET_REQ_F_DST	SAFEBOOL	Flankengesteuerte Ausgangsvariable, die das Setzen der F-Dest_Add anfordert. Hinweis Die Variable wird nur ausgewertet, während sich das F-Device im Zustand Stop befindet. Flanke SAFEFALSE > SAFETRUE: Das F-Device wendet die F_Dest_Add aus der Variablen FDEV_DYN_REQ_F_DST an und führt eine Neuinitialisierung durch. Flanke SAFETRUE > SAFEFALSE: Keine Aktion, das F-Device bleibt in seinem Zustand.
FDEV_DYN_REQ_F_DST	SAFEDINT	Ausgangsvariable, welche die als nächstes zu verwendende F_Dest_Add für das F-Device enthält. Die Übertragung erfolgt erst bei steigender Flanke der Variablen FDEV_DYN_SET_REQ_F_DST.

Code (hex)	Bedeutung	Abhilfe
0000	Die Funktion ist nicht aktiviert.	Gehen Sie im sicherheitsbezogenen Applikationsprogramm wie folgt vor: Schreiben Sie die neue F_Dest_Add in die Variable FDEV_DYN_REQ_F_DST. Um die Funktion zu aktivieren, setzen Sie FDEV_DYN_MODE_F_DST auf SAFETRUE. Um die Adresszuweisung anzufordern, setzen Sie FDEV_DYN_SET_REQ_F_DST auf SAFERTRUE.
8000	Die Funktion ist aktiv. Die F_Dest_Add wurde erfolgreich zugewiesen, wenn Error SAFEFALSE ist und wenn in FDEV_DYN_USED_F_DST derselbe Wert gelesen wird, der in FDEV_DYN_REQ_F_DST geschrieben wurde.	Wenn dies beabsichtigt war, besteht kein Handlungsbedarf. Wenn es sich hierbei um ein unbeabsichtigtes Ereignis handelt, überprüfen Sie das Anwendungsprogramm und korrigieren Sie es gegebenenfalls, schreiben Sie das geänderte sicherheitsbezogene Applikationsprogramm in die Sicherheitssteuerung und starten Sie diese neu.
C000	Ungültige Konfiguration der Funktion aufgrund einer ungültigen F_Dest_Add-Angabe: Der Wert in der Variablen FDEV_DYN_REQ_F_DST ist ungültig (0 oder 0xFFFF).	Überprüfen Sie das Anwendungsprogramm und korrigieren Sie es gegebenenfalls, schreiben Sie das geänderte sicherheitsbezogene Applikationsprogramm in die Sicherheitssteuerung und starten Sie diese neu.
C003	Die in FDEV_DYN_REQ_F_DST spezifizierte F_Dest_Add stimmt nicht mit der im F-Parametersatz übergebenen F_Dest_Add überein. Dieser Status kann nur dann erscheinen, wenn die neue Verbindung zum überlagerten F-Host aufgebaut ist.	Überprüfen Sie das Anwendungsprogramm und korrigieren Sie es gegebenenfalls, schreiben Sie das geänderte sicherheitsbezogene Applikationsprogramm in die Sicherheitssteuerung und starten Sie diese neu.
