Ein Basisnetzwerk einfügen

Um ein KOP-Netzwerk zu entwickeln, muss zuerst ein Basisnetzwerk, bestehend aus einem Kontakt, einer Spule und einer Stromschiene, eingefügt werden. Dieses Netzwerk kann anschließend durch parallele/serielle Kontakte/Spulen oder andere grafische Objekte, wie z.B. Funktionen und Funktionsbausteine, erweitert werden.

FBS/KOP-Code-Arbeitsblätter

  1. Linksklicken Sie im Arbeitsblatt an die Stelle, an der Sie das Netzwerk einfügen möchten.
  2. Linksklicken Sie auf die Direktschaltfläche oder die gleiche Schaltfläche in der Symbolleiste des Editors. Alternativ können Sie auch <F8> drücken.

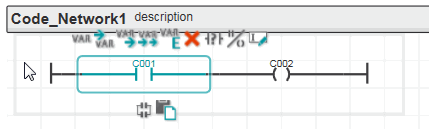

    Ein Basisnetzwerk mit einer linken und rechten Stromschiene, einem Kontakt und einer Spule wird eingefügt. Die KOP-Objekte werden mit den Bezeichnern C001 und C002 eingefügt, wobei die zugehörigen Variablen noch nicht deklariert sind.

  3. Deklarieren Sie die Variablen für den Kontakt und die Spule, wie in der unter "Variablen/Konstanten einem KOP-Objekt zuweisen" beschrieben.

NKOP- und SNKOP-Code-Arbeitsblätter:

In NKOP und SNKOP wird ein kompletter Codeabschnitt mit einem neuen Netzwerk eingefügt, der oben durch die horizontale Leiste begrenzt ist.

  1. Linksklicken Sie an eine beliebige Stelle unterhalb des letzten Codeabschnitts.
  2. Linksklicken Sie auf die Direktschaltfläche oder die gleiche Schaltfläche in der Symbolleiste des Editors. Alternativ können Sie auch <F8> drücken.

    Ein Basisnetzwerk mit einer linken und rechten Stromschiene, einem Kontakt und einer Spule wird eingefügt. Die KOP-Objekte werden mit den Bezeichnern C001 und C002 eingefügt, wobei die zugehörigen Variablen noch nicht deklariert sind.

  3. Deklarieren Sie die Variablen für den Kontakt und die Spule, wie in der unter "Variablen/Konstanten einem KOP-Objekt zuweisen" beschrieben.
