Netzwerk nach einer Steuerung scannen (leeres Projekt)

Die folgende Beispielprozedur geht von einem leeren Projekt aus.
Folgendes wird vorausgesetzt:

Sie haben das Projekt mit Hilfe des Befehls 'Datei > Neues Projekt' bereits angelegt. Die ANLAGE ist bis auf den Wurzelknoten leer (wie nachfolgend gezeigt).
Sie haben den IP-Bereich des Projekts bereits konfiguriert.

Falls Sie zum Anlegen des Projekts eine passende Projektvorlage ausgewählt haben, gehen Sie vor, wie im Thema "Scannen des Netzwerks nach einer Steuerung mit steuerungsbasierter Projektvorlage" beschrieben.

Hinweis
Um das Netzwerk wie hier beschrieben zu scannen, ist es nicht notwendig, vorher manuell eine Kommunikationsverbindung herzustellen (mit dem Befehl 'Verbinden' im Kontextmenü der Steuerung in der ANLAGE). PLCnext Engineer führt dies automatisch durch.

Doppelklicken Sie auf den 'Projekt'-Knoten, um dessen Eigenschaften im Editorenbereich zu öffnen.

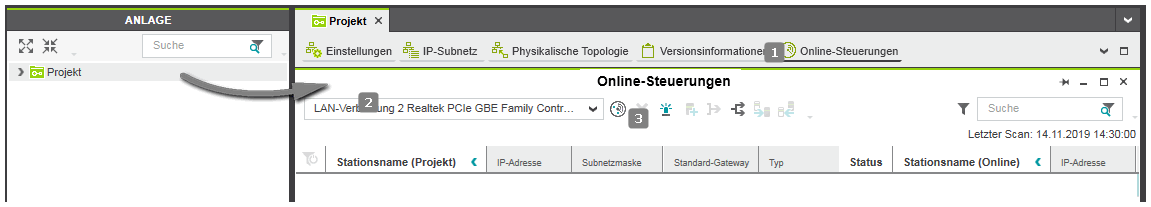

Öffnen Sie im Editorenbereich den 'Online-Steuerungen'-Editor (siehe (1) in der Abbildung unten).
Wählen Sie in der Dropdownliste (2) den LAN-Adapter Ihres Computers, der mit dem zu scannenden Netzwerk verbunden ist.
Klicken Sie in der Symbolleiste des Editors auf die Schaltfläche 'Netzwerk scannen' (3).
Das Netzwerk wird gescannt und gefundene Geräte (Steuerungen) in der Tabelle aufgelistet.
Die Spalten links von der 'Status'-Spalte enthalten die im Projekt bearbeitete Konfiguration. Diese Spalten sind leer, da Sie mit einem leeren Projekt begonnen und die gefundene Steuerung noch nicht zugewiesen haben.
Das -Symbol in der 'Status'-Spalte zeigt an, dass das gescannte Gerät noch nicht im Projekt enthalten ist.

Selektieren Sie die Tabellenzeile mit der gefundenen Steuerung und wählen Sie den Kontextmenübefehl 'In Projekt einfügen' oder klicken Sie auf die folgende Schaltfläche in der Symbolleiste:

Hinweis
Falls das gescannte Gerät nicht eindeutig identifiziert werden kann, weil z.B. mehr als ein passender Gerätetyp im KOMPONENTEN-Bereich vorhanden ist (in einer der Kategorien 'Geräte' oder 'Referenzen'), erscheint der Dialog 'Vorschau der Stationsstruktur'. Wählen Sie in diesem Dialog den 'Typ' des gescannten Geräts aus der Dropdownliste und bestätigen Sie die Auswahl, um fortzufahren.

Hinweis
Wenn die verwendete Steuerung eine sicherheitsbezogene SPS enthält, Sie aber nicht im sicherheitsbezogenen Bereich angemeldet sind, müssen Sie zunächst das Kennwort für den Zugriff auf den sicherheitsbezogenen Bereich eingeben. Sollte dies die Erstbearbeitung der sicherheitsbezogenen Daten im aktuellen Projekt sein, werden Sie nun aufgefordert, ein Kennwort festzulegen.

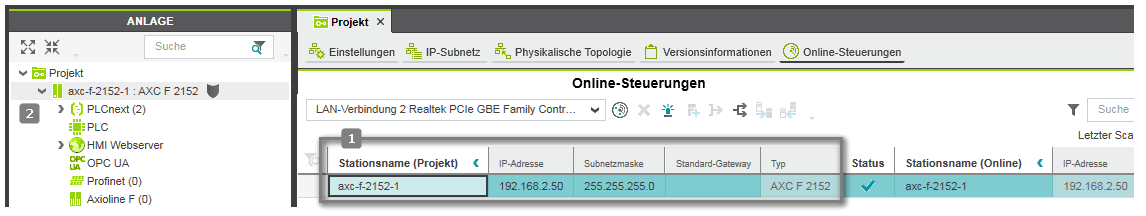

Die 'Online-Steuerungen'-Tabelle wird auf der Projektseite mit dem von der Steuerung gelesenen Namen und den Kommunikationseinstellungen aktualisiert. Der 'Status' wird auf 'OK' (grün) gesetzt, d.h. die in den Tabellenspalten angezeigten Werte von Projekt- und Online-Gerät sind identisch. Siehe (1) im folgenden Beispiel.

Die Steuerung erscheint als Knoten mit ihrem konfigurierten Stationsnamen in der ANLAGE (2).
Falls die Eigenschaft 'Funktion' für das Gerät gesetzt ist, wird sie in der ANLAGE angezeigt. Ist keine 'Funktion' definiert, wird der 'Ort' angezeigt (falls definiert).

Liste der Statussymbole in der Gerätetabelle

Hinweis
Wenn Sie den Mauszeiger über ein Symbol platzieren, erscheint ein Tooltip mit Informationen zum aktuellen Status.

Symbol

Bedeutung

Status 'OK'.

Das Projektgerät und das Online-Gerät sind identisch. Alle Vergleichswerte des Projektgeräts und des Online-Gerätes stimmen überein.

Status 'Nicht zugewiesen: Nicht im Projekt'.

Das gefundene Gerät ist nicht im PLCnext Engineer-Projekt enthalten, d.h. es ist keinem Projektgerät zugewiesen. Es ist nur "online" (als Online-Gerät) verfügbar.

Um das Gerät in das Projekt (die ANLAGE) einzufügen, rechtsklicken Sie auf den Eintrag und wählen den Befehl 'In Projekt einfügen' aus dem Kontextmenü oder klicken in der Symbolleiste des Editors auf

Status 'Nicht zugewiesen: Nicht online'.

Das Gerät ist nur im PLCnext Engineer-Projekt vorhanden.

Status 'Warnung'. (Details zum Status finden Sie im Tooltip des Symbols.)

Das Projektgerät und das Online-Gerät sind nicht identisch. Mindestens ein Vergleichswert des Projektgerätes und des Online-Gerätes stimmt nicht überein. Der Status wird beispielsweise angezeigt, wenn Werte des Projektgerätes oder des Online-Geräts nach dem letzten Netzwerkscan verändert wurden.

Abhilfe: Sie können mit folgenden Schaltflächen die Kommunikationseinstellungen des Online-Geräts in das Projektgerät oder umgekehrt schreiben:

oder

Hinweis
Wenn Sie im 'Online-Steuerungen/Online-Geräte'-Editor Einstellungen für das Projektgerät ändern (z.B. IP-Adresse, Subnetzmaske oder Standard-Gateway), werden diese geänderten Werte durch Drücken der <Eingabe>-Taste sofort auf das Online-Gerät geschrieben.

Hinweis
Falls die Geräteeinstellungen nicht abgeglichen werden können, wird im MELDUNGEN-Fenster eine entsprechende Warnung ausgegeben.

Status 'Fehler'.

Ein kritischer Fehler wurde für das Gerät gemeldet.

Status 'Konflikt'.

Statussymbole wie z.B. 'OK' oder 'Nicht zugewiesen' können durch ein Ausrufungszeichen überlagert sein. Das Ausrufungszeichen erscheint über einem Statussymbol, wenn ein Konflikt zwischen den Geräten in der Liste besteht (z.B. es existieren mehrere Geräte mit derselben IP-Adresse oder identischem Stationsnamen).

Status 'Nicht aktuell'.

Die Einstellungen des Online-Gerätes sind möglicherweise nicht aktuell. Dieser Status wird beispielsweise angezeigt, wenn nach dem letzten Scanvorgang eine Konfigurationsdatei mit abweichenden Einstellungen auf das Gerät geschrieben wurde.

Status 'Ausstehend'.

Momentan wird ein Lese-/Schreibvorgang, ein Firmware-Update o.ä. ausgeführt. Das Symbol wird auch während einer laufenden Zuordnung angezeigt.

Status 'Unbekannt'.

Der Scanvorgang läuft und der Vergleich zwischen Projekt- und Online-Geräten ist noch nicht abgeschlossen.

Status 'Blinken'. Wenn in der Symbolleiste die 'Blinken'-Schaltfläche gedrückt ist, blinken die Geräte-LEDs.

Weitere Infos
Fahren Sie mit der Konfiguration und Parametrierung neuer Geräte fort, z.B. mit dem Editieren der Steuerungs-IP-Adresse.

Weitere Infos
Weitere Informationen zum Zugriff auf sicherheitsbezogene Projektteile finden Sie im Thema "Sicherheitsbezogener Bereich mit Kennwortschutz".
