Kurvenanzeige anpassen

Dieses Thema enthält die folgenden Abschnitte:

Die grafische Darstellung kann auf verschiedene Weise angepasst werden. Diese Anpassungen sind auch möglich, während eine Session aktiv ist. Dazu muss die Kurvenaktualisierung nicht unterbrochen (pausiert) werden.

Einzelne Kurven aus-/einblenden

Öffnen Sie die Legende und deaktivieren Sie das Kontrollkästchen einer Variablen, um deren Kurve auszublenden. Solange eine Kurve ausgeblendet ist, wird die Subscription/Aufzeichnung dieser Variablen trotzdem fortgesetzt, d.h. sie wird nicht von der Subscriptionliste entfernt. Wenn Sie das Kontrollkästchen wieder aktivieren, wird die Kurve wieder sichtbar, wobei keine Werte fehlen.

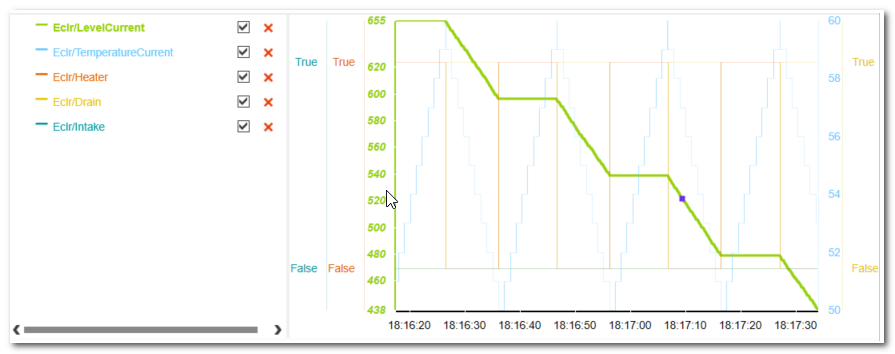

Eine bestimmte Kurve hervorheben

Bewegen Sie den Mauszeiger auf die entsprechende x-Achse, um die jeweilige Kurve in der Anzeige hervorzuheben.

Kurvenanzeige anpassen Zeitachse, Skalierung, Zoomen

Passen Sie mit folgenden Schaltflächen die Kurvenanzeige an:

Passt die Zeitachse aller angezeigten Kurven an: Die Kurven werden entweder vollständig (seit Beginn der Aufzeichnung) gezeigt oder es ist nur die letzte Minute der Session sichtbar.
Mit diesen Symbolen können Sie die Beschriftung der Zeitachse anpassen. Von links nach rechts werden mit diesen Symbolen die Zeitwerte wie folgt eingestellt:
  • Absolutwerte
  • Relative Werte (bezogen auf den Beginn der Aufzeichnung)
  • Anzahl der Zyklen (vom Beginn der Aufzeichnung an gesammelt)
Das gewählte Format wirkt sich auch auf die Detailansicht aus.

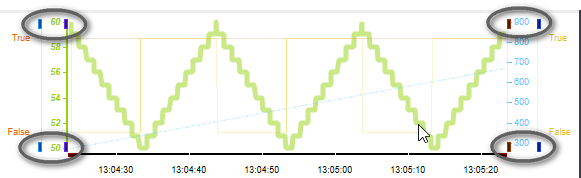

Ermöglicht das manuelle Skalieren und Verschieben jeder Werteachse.
  • Wenn aktiviert: Jede Achse bekommt an ihrem Anfang und am Ende einen Ziehpunkt.

    Skalieren: Setzen Sie die Maus auf einen Ziehpunkt (der Cursor wird zum Doppelpfeil) und passen Sie die Skalierung der Achse durch Ziehen in die gewünschte Richtung an.

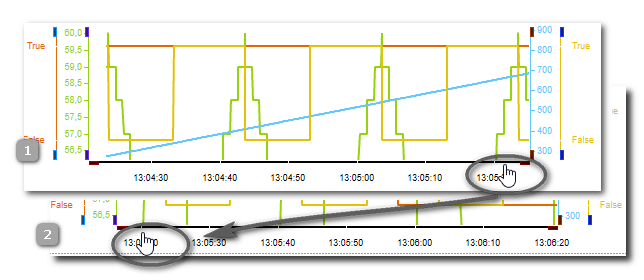

    Verschieben (des sichtbaren Wertebereichs): Setzen Sie die Maus auf die Achse (nicht auf einen Ziehpunkt) und verschieben Sie den sichtbaren Wertebereich durch Ziehen der Achse.

  • Bei deaktiviertem Symbol ist für jede Achse der Standard-Zoomfaktor eingestellt.
oder Anpassen der Kurvenanzeige: Alle Kurven in einer Grafik oder übereinander anzeigen.

Details zu den Schaltflächen finden Sie in der Beschreibung der Symbolleiste.

Hinweis
Ein Warnsymbol auf der rechten Seite der Symbolleiste der LOGIKANALYSE informiert Sie über Darstellungsprobleme (z.B. eine für die aufgezeichneten Werte ungeeignete Skalierung der Achsen). Wenn Sie den Mauszeiger auf das Warnsymbol setzen, erscheint ein Tooltip mit Detailinformationen.

Subscriptionliste neuordnen

Um die Reihenfolge der Variablen in der Subscriptionliste zu ändern, können Sie eine Variable auswählen und sie nach oben oder unten verschieben, indem Sie auf eines der folgenden Symbole in der Symbolleiste klicken:

Es kann nur eine Variable gleichzeitig verschoben werden.

Die Kurvendarstellung wird beim Verschieben von Variablen automatisch angepasst, d.h. die X-Achse einer verschobenen Variable wird in der Kurvendarstellung entsprechend neu positioniert.

Die Umordnung von Variablen ist auch während der laufenden Aufzeichnung möglich. So kann die Kurvendarstellung während der Aufzeichnung an die Erfordernisse der aktuellen Auswertung angepasst werden.
